专利号: 2018100610458
申请人: 绍兴市秀臻新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

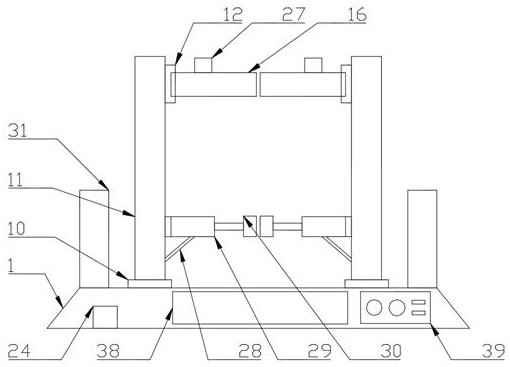

1.一种航空发动机推力检测设备,包括底座(1),其特征在于,所述底座(1)固定安装在地面上,所述底座(1)上表面中间位置开有测试孔(2),所述底座(1)内设有压力装置(3),所述压力装置(3)由套装在测试孔(2)内的滑动件(4)、位于滑动件(4)内且与滑动件(4)内侧表面滑动连接的压力板(5)、位于压力板(5)下方与压力板(5)下表面固定连接且均匀分布的压力传感器(6)和位于压力传感器(6)右侧且与压力传感器(6)右侧表面下方中间位置固定连接的信号接头(7)共同构成,所述压力板(5)上方设有固定装置(8),所述固定装置(8)由开在压力板(5)上表面中间位置的滑动槽(9)、位于滑动槽(9)内与滑动槽(9)滑动连接的承重滑块(10)、位于承重滑块(10)上方且与承重滑块(10)上表面固定连接的承重架(11)、位于承重架(11)右侧且与承重架(11)右侧表面上方中间位置固定连接的接触板(12)、位于接触板(12)前方且与接触板(12)前表面固定连接的承重轴一(13)、套装在承重轴一(13)外且与承重轴一(13)转动连接的承重套一(14)、位于接触板(12)后方且与接触板(12)后表面固定连接的承重轴二(15)和套装在承重轴二(15)外且与承重轴二(15)转动连接的承重套二(16)共同构成 ,所述固定装置(8)上方设有紧固装置(17),所述紧固装置(17)由位于承重套一(14)上方与承重套一(14)上表面固定连接的前连接轴(18)、套装在前连接轴(18)外部与前连接轴(18)转动连接的前连接件(19)、开在前连接件(19)后表面中间位置的安装孔一(20)、位于承重套二(16)上方与承重套二(16)上表面固定连接的后连接轴(21)、套装在后连接轴(21)外部与后连接轴(21)转动连接的后连接件(22)、开在后连接件(22)前表面中间位置的安装孔二(23)、底座套装在安装孔二(23)内且伸缩端套装在安装孔一(20)内的主液压缸(25)、位于主液压缸(25)上方与主液压缸(25)上表面中间位置前方固定连接的进油管(26)和位于主液压缸(25)上方与主液压缸(25)上表面中间位置后方固定连接的出油管(27)共同构成。

2.根据权利要求1所述的一种航空发动机推力检测设备,其特征在于,所述固定装置(8)内承重架(11)右侧设有辅助架(28),所述辅助架(28)右侧设有辅液压缸(29),所述辅液压缸(29)伸缩端设有辅助套(30)。

3.根据权利要求1所述的一种航空发动机推力检测设备,其特征在于,所述底座(1)上方四角位置设有保护柱(31)。

4.根据权利要求3所述的一种航空发动机推力检测设备,其特征在于,所述保护柱(31)之间设有进风装置(32),所述进风装置(32)由位于底座(1)上方且两端分别与保护柱(31)中间位置固定连接的风机架(33)、开在风机架(33)中间位置的风机安装孔(34)和位于风机安装孔(34)内与风机架(33)固定连接的辅助风机(36)共同构成。

5.根据权利要求3所述的一种航空发动机推力检测设备,其特征在于,所述保护柱(31)内侧表面中间位置设有空压传感器(37)。

6.根据权利要求1所述的一种航空发动机推力检测设备,其特征在于,所述底座(1)前表面中间位置设有液晶显示屏(38),所述液晶显示屏(38)右侧设有控制面板(39)。

7.根据权利要求1所述的一种航空发动机推力检测设备,其特征在于,所述滑动槽(9)后方设有平衡装置(40),所述平衡装置(40)由位于滑动槽(9)后方与压力板(5)上表面固定连接的齿轮条(41)、位于承重滑块(10)后方与承重滑块(10)后表面固定连接的平衡电机座(42)、套装在平衡电机座(42)内平衡电机(43)和套装在平衡电机(43)输出轴外侧的主动齿轮(44)共同构成。

8.根据权利要求4所述的一种航空发动机推力检测设备,其特征在于,所述辅助风机(36)后方设有保护网(35),所述保护网(35)与辅助风机(36)外侧表面固定连接。

9.根据权利要求1所述的一种航空发动机推力检测设备,其特征在于,所述压力板(5)上表面右侧设有与固定装置(8)对称且结构一致的固定部分。

10.根据权利要求1所述的一种航空发动机推力检测设备,其特征在于,所述底座(1)内设有油箱(24),所述主液压缸(25)、进油管(26)、出油管(27)和辅液压缸(29)通过油管连接,所述信号接头(7)、辅助风机(36)、空压传感器(37)、液晶显示屏(38)、控制面板(39)和平衡电机(43)之间电性连接。
