1.一种纳米片状二氧化铈/多孔炭复合材料的制备方法，其特征在于包括如下步骤：(1)将腐植酸和硝酸铈溶解于水和DMF形成的混合溶液中，室温下混合均匀；

所述硝酸铈与腐植酸的质量比为4～5：1；

(2)将步骤(1)的混合溶液倒入反应器，置于水浴，搅拌回流，在升温条件下将氢氧化钠缓慢加入，反应0.5小时；水浴反应温度控制在50℃；

所述氢氧化钠与腐植酸的质量比为4：1；

(3)将步骤(2)反应后的产物移入水热反应釜中升温至140～180℃，反应10～30小时，将所得沉淀物洗涤、干燥、煅烧得到纳米片状二氧化铈/多孔炭复合材料。

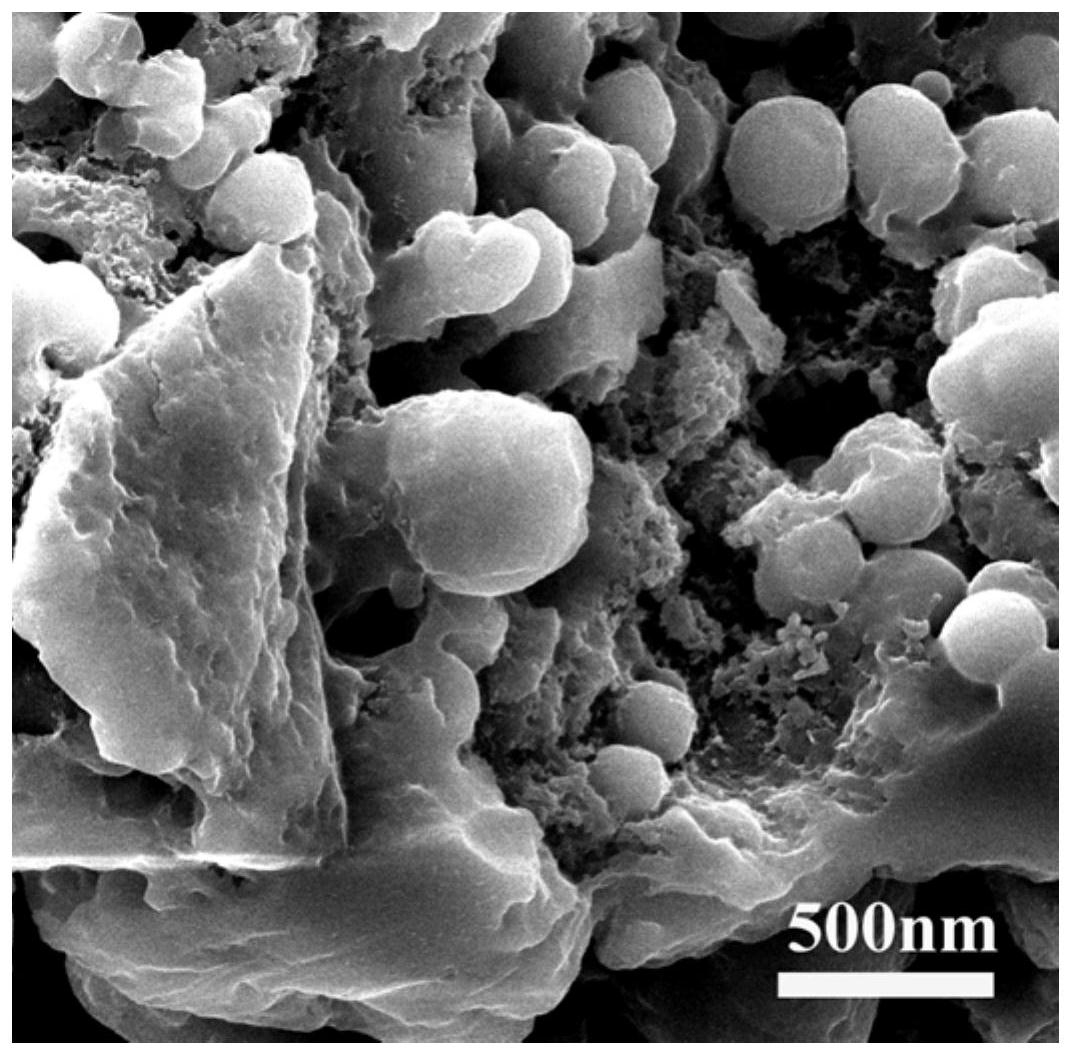

2.如权利要求1所述的纳米片状二氧化铈/多孔炭复合材料的制备方法，其特征在于，所述水和DMF形成的混合溶液中，DMF与水的体积比为1:1。
