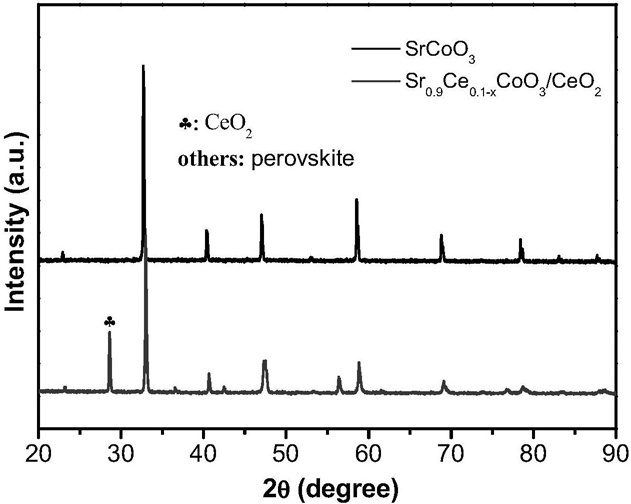

1.本发明提供了一种钙钛矿/氧化铈复合氧催化剂的脱溶复合制备方法，即采用高温还原或高能气氛球磨的方法，在材料体相内析出第二相(氧化铈)，在浓度差的驱动下，第二相扩散至材料表面并逐渐长大成纳米颗粒，进而实现氧化铈与催化剂本体的原位复合。其特征在于包含如下步骤：1)制备铈离子掺杂的钙钛矿；2)所述氧化铈的脱溶析出方法包含两种，即高温还原法与高能气氛球磨法。所述高温还原法的步骤为：将所述掺铈钙钛矿在还原气氛中缓慢加热至某一温度，保温若干时间，随炉冷却至室温。所述高能气氛球磨法的步骤为：将所述掺铈钙钛矿在通入还原气氛的球磨罐中，保持还原气氛为一定的压力，室温球磨若干时间。

2.权利要求1所述的还原气氛优选氩氢混合气、氮氢混合气、氦氢混合气、高纯氢气中的一种或几种。

3.权利要求1所述的还原气氛中氢气的体积占比优选0.5％～20％。

4.权利要求1所述的加热温度优选600～1200℃，所述保温时间优选0.5～24小时。

5.权利要求1所述的球磨方法优选行星式球磨、滚筒式球磨、搅拌式球磨中的一种或几种。

6.权利要求1所述的还原气氛压力优选0.1～20MPa，所述的球磨时间优选0.5～120小时。

7.权利要求1所述的钙钛矿是指结构为钙钛矿或双钙钛矿的复杂金属氧化物材料中的一种或几种，包含但不限于LaMnO3、La1-xSrxMnO3(x＝0～0.6)、La1-ySr1-yCo3(y＝0～0.6)、Ba1-zSrzCo1-mFemO3(z＝0～0.8,m＝0～0.6)、La1-kSrkCo1-hFehO3(k＝0～0.8,h＝0～0.6)、SrCoO3、SrnSm1-nCoO3(n＝0～0.6)。

8.权利要求1所述的铈离子来源于金属铈盐与铈氧化物中的一种或几种，包含但不限于硝酸铈Ce(NO)3·6H2O、硝酸铈铵Ce(NH4)2(NO3)6、氧化铈(CeO2)、氯化铈(CeCl3)。

9.权利要求1所述的铈离子掺杂的钙钛矿的制备方法包括溶胶凝胶法、高温固相法、共沉淀法、固液复合法、水热法等中的一种或几种，但不限于以上几种方法。
