专利号: 201810063190X
申请人: 温州大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

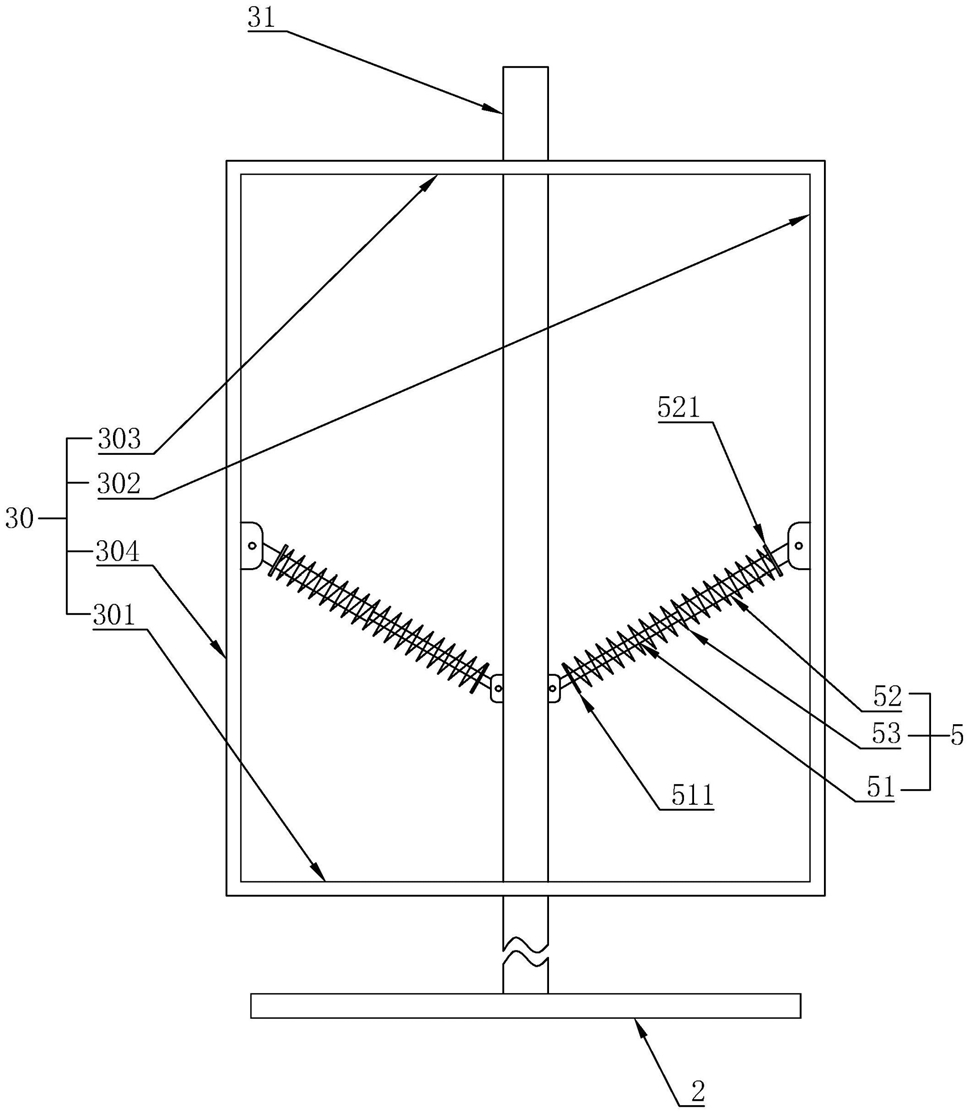

1.一种建筑抗风篷,其特征在于:包括有:抗风板(1)、受风板(2)、联动组件和锁定组件(6),所述抗风板(1)可上下滑移的连接在阳台上,所述联动组件连接受风板(2)和锁定组件(6),所述锁定组件(6)设置在抗风板(1)的下方用于锁定抗风板(1),所述联动组件包括有固定框(30)和滑杆(31),所述固定框(30)包括有依次连接的第一侧壁(301)、第二侧壁(302)、第三侧壁(303)和第四侧壁(304),所述第一侧壁(301)开设有第一通孔(41),第三侧壁(303)开设有第二通孔(42),所述滑杆(31)依次穿过第一通孔(41)和第二通孔(42),所述滑杆(31)与第一通孔(41)和第二通孔(42)之间可滑移,所述滑杆(31)一端与受风板(2)连接,另一端与锁定组件(6)连接,所述第二侧壁(302)与滑杆(31)之间设置有可伸缩的伸缩杆(5),所述伸缩杆(5)包括内杆(51)、外杆(52)和弹簧(53),所述内杆(51)和外杆(52)可滑移连接,所述弹簧(53)套设在内杆(51)和外杆(52)上且被限制于内杆(51)和外杆(52)之间,所述内杆(51)一端与滑杆(31)铰接,另一端与外杆(52)滑移连接,所述外杆(52)一端与内杆(51)滑移连接,另一端与第二侧壁(302)铰接,当风吹动受风板(2)时,受风板(2)和伸缩杆(5)联动带动滑杆(31)滑移,滑杆(31)打开锁定组件(6),抗风板(1)落下。

2.根据权利要求1所述的建筑抗风篷,其特征在于:所述锁定组件(6)包括有定位杆(61)和定位弹簧(63),所述抗风板(1)包括有遮挡板(11)和抵触板(12),所述遮挡板(11)和抵触板(12)相互连接呈“L”形,所述定位杆(61)铰接在阳台上,所述定位弹簧(63)设置在定位杆(61)一端与阳台之间,所述定位杆(61)的另一端为控制部(610),所述定位杆(61)与抵触板(12)相抵触并固定其位置,当滑杆(31)向内滑移时,推动控制部(610),定位杆(61)转动,且与抵触板(12)脱离抵触,遮挡板(11)落下。

3.根据权利要求2所述的建筑抗风篷,其特征在于:所述内杆(51)与滑杆(31)铰接的一端设有内弹簧固定块(511),所述外杆(52)与第二侧壁(302)铰接的一端设有外弹簧固定块(521),所述弹簧(53)一端与内弹簧固定块(511)抵触,另一端与外弹簧固定块(521)抵触。

4.根据权利要求3所述的建筑抗风篷,其特征在于:所述内杆(51)与外杆(52)连接的一端设有内限位块(512),所述外杆(52)与内杆(51)铰接的一端设有外限位块(522),当内限位块(512)与外限位块(522)相抵触时,内杆(51)与外杆(52)伸长到最大位置。

5.根据权利要求4所述的建筑抗风篷,其特征在于:所述第四侧壁(304)与滑杆(31)之间设置有伸缩杆(5)。

6.根据权利要求5所述的建筑抗风篷,其特征在于:两根所述伸缩杆(5)相对滑杆(31)对称设置。
