专利号: 2018100648120
申请人: 泉州市菲宅机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-07-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

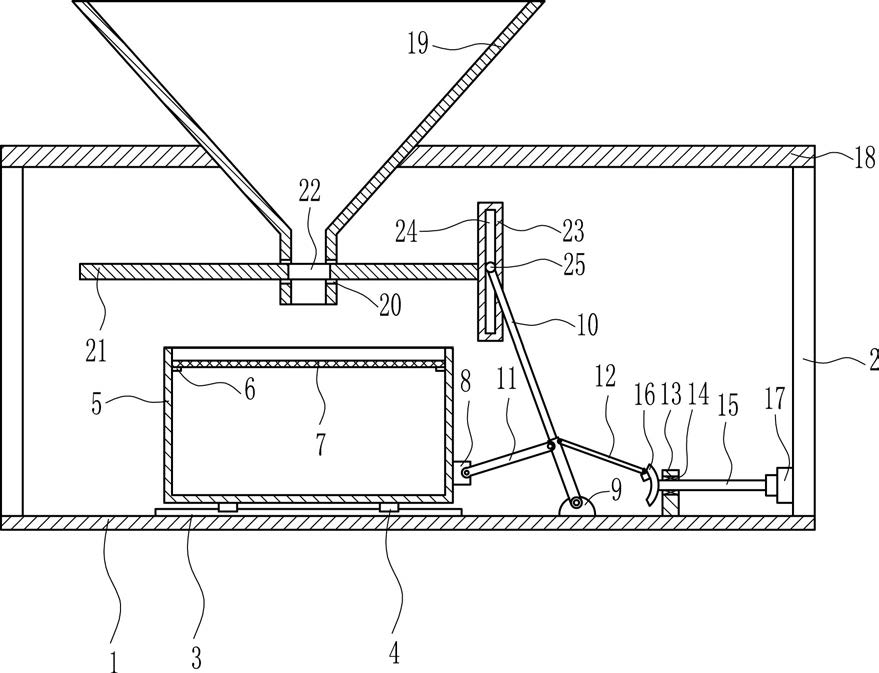

1.一种沙子石灰均匀搅拌洒水装置,其特征在于,包括有底座(1)、第一支架(2)、滑轨(3)、滑块(4)、第一箱体(5)、第一固定块(6)、第一过滤网(7)、第二固定块(8)、第三固定块(9)、摇摆杆(10)、第一连杆(11)、第二连杆(12)、安装板(13)、轴承座(14)、转轴(15)、弧形连接板(16)、电机(17)、顶板(18)、漏斗(19)、挡板(21)、第一连接板(23)和第一滑杆(25),底座(1)顶部的左右两侧均竖直连接有第一支架(2),底座(1)顶部的中部连接有滑轨(3),滑轨(3)上设有两个滑块(4),两个滑块(4)的顶部连接有第一箱体(5),第一箱体(5)内左右两侧的上部均连接有第一固定块(6),两个第一固定块(6)之间设有第一过滤网(7),第一箱体(5)右侧面的下部连接有第二固定块(8),滑轨(3)右侧的底座(1)顶部连接有第三固定块(9),第三固定块(9)的顶部转动式连接有摇摆杆(10),摇摆杆(10)左侧面的下部转动式连接有第一连杆(11),第一连杆(11)的左端与第二固定块(8)的右侧面转动式连接,摇摆杆(10)右侧面的下部转动式连接有第二连杆(12),第三固定块(9)右侧的底座(1)顶部连接有安装板(13),安装板(13)的上部嵌入式的安装有轴承座(14),轴承座(14)内连接有转轴(15),转轴(15)的左端连接有弧形连接板(16),弧形连接板(16)的左侧面通过万向节与第二连杆(12)的右端连接,右侧第一支架(2)的左侧面连接有电机(17),电机(17)的输出轴通过联轴器与转轴(15)的右部连接,两个第一支架(2)的顶部连接有顶板(18),顶板(18)的中部连接有漏斗(19),漏斗(19)位于第一箱体(5)的正上方,漏斗(19)的下部开有第一导向孔(20),第一导向孔(20)内设有挡板(21),挡板(21)的中部开有第一通孔(22),挡板(21)的右侧面竖直连接有第一连接板(23),第一连接板(23)内开有滑槽(24),滑槽(24)内设有第一滑杆(25),第一滑杆(25)的前端与摇摆杆(10)的上端连接;还包括有凹形板(26)、第二连接板(27)、第三连接板(28)、连接杆(29)和搅拌杆(30),漏斗(19)右侧的顶板(18)上设有凹形板(26),凹形板(26)的底部水平连接有第二连接板(27),凹形板(26)的顶部竖直连接有第三连接板(28),第三连接板(28)的顶部水平连接有连接杆(29),连接杆(29)底部的左侧竖直连接有搅拌杆(30),搅拌杆(30)位于漏斗(19)内;还包括有水箱(31)、进水管(33)、第一单向阀(34)、第二箱体(35)、T形推杆(37)、弹簧(38)、压板(39)、出水管(40)、第二单向阀(41)和喷头(42),右侧第一支架(2)的右侧面连接有水箱(31),水箱(31)左侧面的下部与底座(1)的右侧面连接,水箱(31)上侧的第一支架(2)开有第二通孔(32),第二通孔(32)内设有进水管(33),进水管(33)的一端位于水箱(31)内,进水管(33)内设有第一单向阀(34),右侧第一支架(2)左侧面的上部连接有第二箱体(35),进水管(33)的另一端与第二箱体(35)顶部的右侧连接,第二箱体(35)左侧面的中部开有第二导向孔(36),第二导向孔(36)内设有T形推杆(37),T形推杆(37)上绕有弹簧(38),弹簧(38)的右端与第二箱体(35)的左侧面连接,弹簧(38)的左端与T形推杆(37)的内侧面连接,第二箱体(35)内的T形推杆(37)连接有压板(39),第二箱体(35)底部的右侧连接有出水管(40),出水管(40)内设有第二单向阀(41),出水管(40)的末端连接有喷头(42),喷头(42)位于漏斗(19)与第一箱体(5)之间。

2.根据权利要求1所述的一种沙子石灰均匀搅拌洒水装置,其特征在于,还包括有T形

滑杆(44)和拉簧(45),第三连接板(28)的下部开有第三导向孔(43),第三导向孔(43)内设有T形滑杆(44),T形滑杆(44)上绕有拉簧(45),拉簧(45)的右端与T形滑杆(44)的内侧面连接,拉簧(45)的左端与第三连接板(28)的右侧面连接,T形滑杆(44)与漏斗(19)相接触。

3.根据权利要求2所述的一种沙子石灰均匀搅拌洒水装置,其特征在于,还包括有第二

过滤网(46),水箱(31)内的底部左侧连接有第二过滤网(46),进水管(33)的末端位于第二过滤网(46)内。
