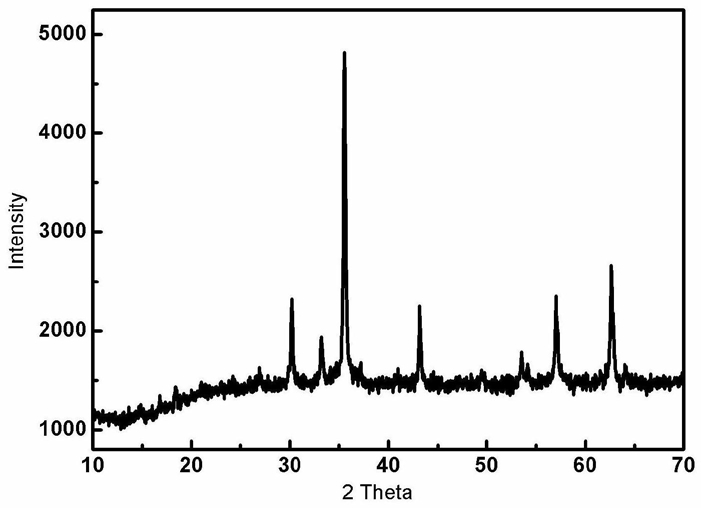

1.一种四氧化三铁纳米片，其特征在于，所述的四氧化三铁纳米片的厚度在50-120nm范围之间，直径在300-650nm范围之间。

2.如权利要求1所述的一种四氧化三铁纳米片的制备方法，其特征在于，该方法包括如下步骤：步骤一：取质量份数为8-12份的三氯化铁、4-6份的氯化亚铁、8-12份的碳酸氢钠和2-4份的柠檬酸加入到100-200份的蒸馏水中；

步骤二：在步骤一配置的溶液中继续加入质量份数的5-9份表面活性剂在200-400rpm转速下搅拌4-10分钟，待用；

步骤三：将步骤二所得的溶液放入到反应釜中，水热保温8-12h，反应过程中溶液的温度控制在100-140℃条件下；

步骤四：将步骤三所得的产物用乙醇和/或蒸馏水作为洗涤剂，通过离心机在4000-

8000rpm转速下离心洗涤7-10min；

步骤五：将步骤四所得的产物在30-50℃温度下干燥2-5h，即得到所述的四氧化三铁纳米片。

3.根据权利要求2所述的一种四氧化三铁纳米片的制备方法，其特征在于，所述的表面活性剂包括聚乙二醇和十六烷基三甲基溴化铵，所述的聚乙二醇的质量份数为4-6份，所述的十六烷基三甲基溴化铵的质量份数为1-3份。

4.根据权利要求2或3所述的一种四氧化三铁纳米片的制备方法，其特征在于，所述的聚乙二醇包括PEG8000、PFG10000和PEG20000。

5.根据权利要求2或3所述的一种四氧化三铁纳米片的制备方法，其特征在于，所述的步骤四乙醇的质量分数为75％-90％。
