专利号: 2018100684964
申请人: 台州弘霖工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

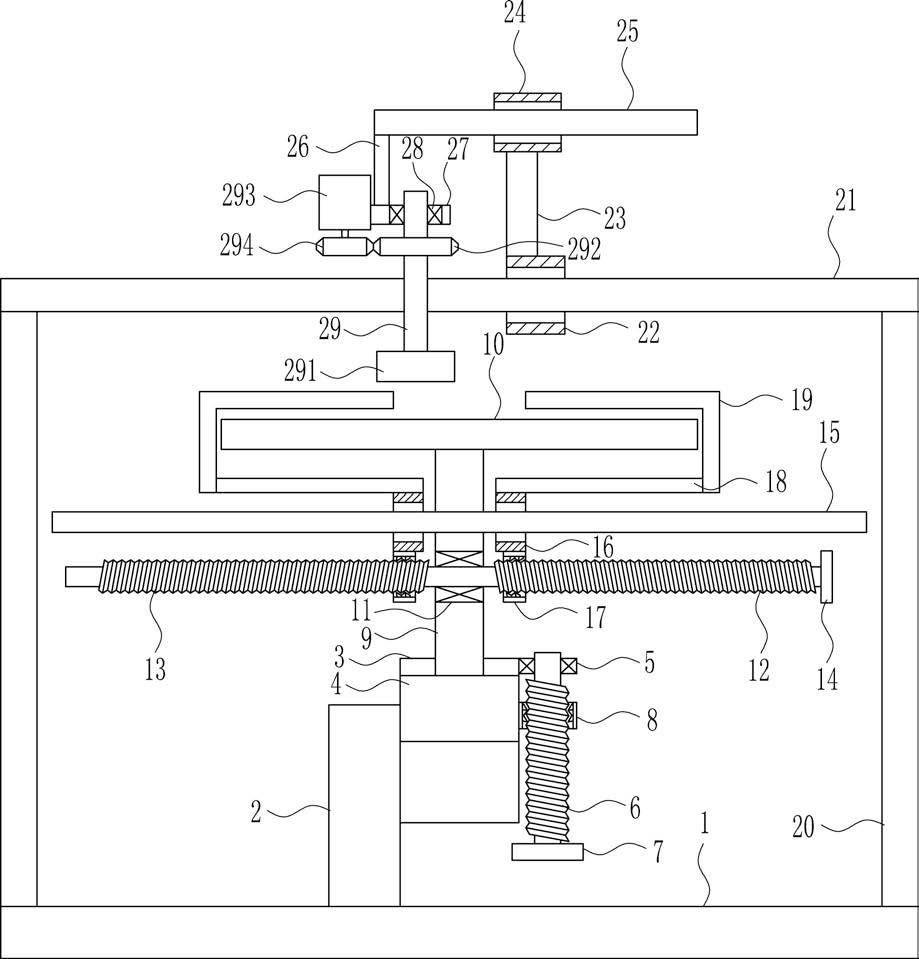

1.一种建筑用木材表面的自动抛光设备,其特征在于,包括有底板(1)、固定杆(2)、第一滑轨(3)、第一滑块(4)、第一轴承座(5)、第一丝杆(6)、第一摇把(7)、第一螺母(8)、安装板(9)、放置板(10)、第二轴承座(11)、顺螺纹丝杆(12)、逆螺纹丝杆(13)、第二摇把(14)、第一导轨(15)、第一导套(16)、第二螺母(17)、连接杆(18)、L形板(19)、支撑板(20)、第二导轨(21)、第二导套(22)、支撑杆(23)、第三导套(24)、第三导轨(25)、固定块(26)、连接块(27)、第三轴承座(28)、转杆(29)、抛光轮(291)、第一齿轮(292)、减速电机(293)和第二齿轮(294),底板(1)上中部连接有固定杆(2),固定杆(2)右侧上方连接有第一滑轨(3),第一滑轨(3)内滑动式连接有第一滑块(4),第一滑轨(3)右侧上方连接有第一轴承座(5),第一轴承座(5)内连接有第一丝杆(6),第一丝杆(6)下端连接有第一摇把(7),第一滑块(4)右端连接有第一螺母(8),第一螺母(8)套在第一丝杆(6)上,第一丝杆(6)与第一螺母(8)配合,第一滑块(4)上端连接有安装板(9),安装板(9)上端连接有放置板(10),安装板(9)内下方连接有第二轴承座(11),第二轴承座(11)内连接有顺螺纹丝杆(12),顺螺纹丝杆(12)左端连接逆螺纹丝杆(13),顺螺纹丝杆(12)右端连接有第二摇把(14),安装板(9)前侧上方连接有第一导轨(15),第一导轨(15)上滑动式连接有两个第一导套(16),第一导套(16)下侧均连接有第二螺母(17),第二螺母(17)套在顺螺纹丝杆(12)和逆螺纹丝杆(13)上,右侧第二螺母(17)与顺螺纹丝杆(12)配合,左侧第二螺母(17)逆螺纹丝杆(13)配合,第一导套(16)上侧均连接有连接杆(18),连接杆(18)外侧均连接有L形板(19),L形板(19)上壁位于放置板(10)上方,底板(1)上左右两侧连接有支撑板(20),支撑板(20)上端之间连接有第二导轨(21),第二导轨(21)上滑动式连接有第二导套(22),第二导套(22)上端连接有支撑杆(23),支撑杆(23)上端连接有第三导套(24),第三导套(24)内滑动式连接有第三导轨(25),第三导轨(25)下侧左方连接有固定块(26),固定块(26)下端连接有连接块(27),连接块(27)内右侧连接有第三轴承座(28),第三轴承座(28)内连接有转杆(29),转杆(29)下端连接有抛光轮(291),转杆(29)上侧连接有第一齿轮(292),连接块(27)左端连接有减速电机(293),减速电机(293)下侧输出轴连接有第二齿轮(294),第二齿轮(294)与第一齿轮(292)啮合。

2.根据权利要求1所述的一种建筑用木材表面的自动抛光设备,其特征在于,还包括有

自动来回抛光装置(30),自动来回抛光装置(30)包括有第二滑轨(301)、第二滑块(302)、安装杆(303)、电动轮(304)、转盘(305)和摇杆(306),支撑杆(23)右方设有自动来回抛光装置(30),第三导轨(25)下侧右方连接有第二滑轨(301),第二滑轨(301)内滑动式连接有第二滑块(302),支撑杆(23)右侧上方连接有安装杆(303),安装杆(303)前侧右方连接有电动轮(304),电动轮(304)前侧连接有转盘(305),转盘(305)右侧连接有摇杆(306),摇杆(306)位于第二滑轨(301)后方,摇杆(306)前侧右方铰接连接在第二滑块(302)后侧。

3.根据权利要求2所述的一种建筑用木材表面的自动抛光设备,其特征在于,还包括有

安装套(3021)和螺杆(3023),抛光轮(291)上侧连接有安装套(3021),安装套(3021)放置在转杆(29)下侧,安装套(3021)右侧开有螺纹孔(3022),螺纹孔(3022)内旋有螺杆(3023),螺杆(3023)与螺纹孔(3022)配合。

4.根据权利要求3所述的一种建筑用木材表面的自动抛光设备,其特征在于,还包括有

自动间歇行进装置(31),自动间歇行进装置(31)包括有安装块(311)、扇形齿轮(312)、转轮(313)、传动条(314)和齿条(315),第二导轨(21)下方设有自动间歇行进装置(31),第二导套(22)下侧右方连接有安装块(311),安装块(311)后侧中部旋转式连接有扇形齿轮(312),扇形齿轮(312)后侧与电动轮(304)后侧均连接有转轮(313),转轮(313)之间连接有传动条(314),传动条(314)位于第二滑轨(301)后方,第二导轨(21)下侧连接有齿条(315),齿条(315)与扇形齿轮(312)啮合。

5.根据权利要求4所述的一种建筑用木材表面的自动抛光设备,其特征在于,还包括有

橡胶块(3121),L形板(19)上壁内侧均连接有橡胶块(3121)。
