专利号: 2018100685168
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

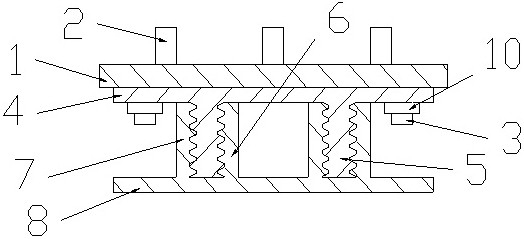

1.一种用于坠落式或倾倒式危岩体防护的支撑装置,其特征在于:所述支撑装置由顶板(1)、多根连接柱(2)、多根螺纹柱(3)、支撑板(4)、连接筒(5)、内支撑筒(6)、外支撑筒(7)和底板(8)组成;

所述连接柱(2)的下端与顶板(1)的上端面固定连接,连接柱(2)的轴向与顶板(1)端面垂直,多根连接柱(2)在顶板(1)上端面上按矩阵形式分布;所述螺纹柱(3)的上端与顶板(1)的下端面固定连接,螺纹柱(3)的轴向与顶板(1)端面垂直,多根螺纹柱(3)沿顶板(1)的周向均匀分布;

所述连接筒(5)的上端与支撑板(4)的下端面固定连接,连接筒(5)的轴向与支撑板(4)端面垂直,连接筒(5)位于支撑板(4)下端面的中部;支撑板(4)上设置有多个连接孔,多个连接孔位于连接筒(5)的外围,且多个连接孔与多根螺纹柱(3)一一对应;所述连接筒(5)的内壁上设置有第一内螺纹,连接筒(5)的外壁上设置有第一外螺纹;

所述内支撑筒(6)的下端与底板(8)上端面固定连接,内支撑筒(6)的轴向与底板(8)端面垂直;所述外支撑筒(7)的下端与底板(8)上端面固定连接,外支撑筒(7)的轴向与底板(8)端面垂直;所述内支撑筒(6)套接在外支撑筒(7)内,内支撑筒(6)和外支撑筒(7)同轴,内支撑筒(6)和外支撑筒(7)之间留有间隙,内支撑筒(6)和外支撑筒(7)的轴向长度相同;

所述内支撑筒(6)的外壁上设置有与第一内螺纹匹配的第二外螺纹;所述外支撑筒(7)的内壁上设置有与第一外螺纹匹配的第二内螺纹;内支撑筒(6)和外支撑筒(7)之间的间隙记为螺纹腔;

所述顶板(1)设置在支撑板(4)上方,顶板(1)的下端面与支撑板(4)的上端面接触;多根螺纹柱(3)一一对应地套接在多个连接孔内并通过螺母锁定;所述连接筒(5)套接在螺纹腔内,所述第一内螺纹与第二外螺纹螺纹配合,所述第一外螺纹与第二内螺纹螺纹配合。

2.一种用于坠落式或倾倒式危岩体治理的防护施工方法,所涉及的硬件包括支撑装置,所述支撑装置由顶板(1)、多根连接柱(2)、多根螺纹柱(3)、支撑板(4)、连接筒(5)、内支撑筒(6)、外支撑筒(7)和底板(8)组成;

所述连接柱(2)的下端与顶板(1)的上端面固定连接,连接柱(2)的轴向与顶板(1)端面垂直,多根连接柱(2)在顶板(1)上端面上按矩阵形式分布;所述螺纹柱(3)的上端与顶板(1)的下端面固定连接,螺纹柱(3)的轴向与顶板(1)端面垂直,多根螺纹柱(3)沿顶板(1)的周向均匀分布;

所述连接筒(5)的上端与支撑板(4)的下端面固定连接,连接筒(5)的轴向与支撑板(4)端面垂直,连接筒(5)位于支撑板(4)下端面的中部;支撑板(4)上设置有多个连接孔,多个连接孔位于连接筒(5)的外围,且多个连接孔与多根螺纹柱(3)一一对应;所述连接筒(5)的内壁上设置有第一内螺纹,连接筒(5)的外壁上设置有第一外螺纹;

所述内支撑筒(6)的下端与底板(8)上端面固定连接,内支撑筒(6)的轴向与底板(8)端面垂直;所述外支撑筒(7)的下端与底板(8)上端面固定连接,外支撑筒(7)的轴向与底板(8)端面垂直;所述内支撑筒(6)套接在外支撑筒(7)内,内支撑筒(6)和外支撑筒(7)同轴,内支撑筒(6)和外支撑筒(7)之间留有间隙,内支撑筒(6)和外支撑筒(7)的轴向长度相同;

所述内支撑筒(6)的外壁上设置有与第一内螺纹匹配的第二外螺纹;所述外支撑筒(7)的内壁上设置有与第一外螺纹匹配的第二内螺纹;内支撑筒(6)和外支撑筒(7)之间的间隙记为螺纹腔;

所述顶板(1)设置在支撑板(4)上方,顶板(1)的下端面与支撑板(4)的上端面接触;多根螺纹柱(3)一一对应地套接在多个连接孔内并通过螺母锁定;所述连接筒(5)套接在螺纹腔内,所述第一内螺纹与第二外螺纹螺纹配合,所述第一外螺纹与第二内螺纹螺纹配合;

其特征在于:所述防护施工方法包括:

1)在危岩体凸出部的正下方设置钢筋混凝土支撑柱,钢筋混凝土支撑柱的上端面与危岩体凸出部的下侧面之间留有间隙;

2)在危岩体凸出部的下侧面上设置接触面,并在接触面上钻孔,得到多个预制孔,多个预制孔与多根连接柱(2)一一对应;

3)将支撑装置设置在危岩体凸出部的下方,顶板(1)上端面与接触面接触,多根连接柱(2)一一对应地插入在多个预制孔内;然后旋动底板(8),使底板(8)抵紧在钢筋混凝土支撑柱的上端面上。
