专利号: 201810068713X
申请人: 惠安凯云石业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

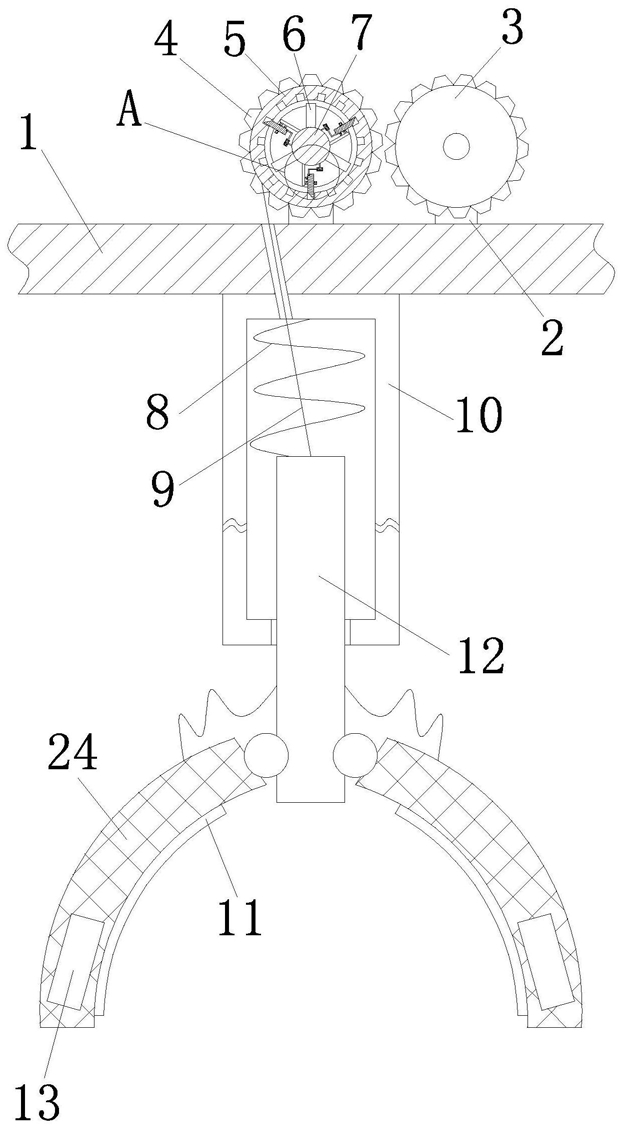

1.一种稳定调节高度的机械手,包括支架(1),其特征在于:所述支架(1)的上端面固定连接有第一支杆(2),第一支杆(2)的上端固定连接有电机,电机的输出端固定连接在齿轮(3)的后侧中心,所述齿轮(3)啮合有环形齿条(4),所述环形齿条(4)固定套接在安装管(5)上,所述安装管(5)的内圈侧壁开设有环形滑槽,环形滑槽内滑动连接有若干限位杆(6)的一端,多个限位杆(6)的另一端固定连接在同一个第二支杆(7)的侧壁上,所述第二支杆(7)的下端与支架(1)的上端面固定连接,所述第二支杆(7)的侧壁固定连接有若干第一连接杆(14),所述第一连接杆(14)的侧壁固定连接有轴承(23),所述轴承(23)套接在第二插杆(21)上,所述第二插杆(21)远离第二支杆(7)的一端活动插接在安装管(5)内圈侧壁开设的凹槽内,所述第二插杆(21)的侧壁与第一连接杆(14)的侧壁之间连接有第三弹簧(22),所述第二插杆(21)靠近第二支杆(7)的一端转动连接第二连接杆(15)的一端,第二连接杆(15)的另一端活动插接在凹型架(16)内并且铰接在滑块(20)的一侧,所述滑块(20)的另一侧固定连接第三电磁铁(19)的一侧,第三电磁铁(19)的另一侧通过第二弹簧(18)连接第二电磁铁(17)的一侧,第二电磁铁(17)的另一侧与凹型架(16)的内侧壁固定连接,所述滑块(20)与凹型架(16)的内壁滑动连接,所述凹型架(16)通过固定杆固定连接在第二支杆(7)的侧壁上,所述安装管(5)的外侧壁固定连接钢丝(9)的一端,钢丝(9)的另一端活动贯穿支架(1)和套筒(10)到达套筒(10)的内部并且连接第一插杆(12)的一端,第一插杆(12)的另一端活动贯穿套筒(10),所述第一插杆(12)位于套筒(10)内的一端通过钢丝(9)连接在套筒(10)的内顶壁上,所述第一插杆(12)的侧壁铰接有若干夹板(24),所述夹板(24)上内嵌有第一电磁铁(13),多个所述夹板(24)相互靠近的侧壁之间均固定连接有橡胶垫(11),夹板(24)与第一插杆(12)的侧壁之间连接有第四弹簧。

2.根据权利要求1所述的一种稳定调节高度的机械手,其特征在于:所述限位杆(6)多于三个,且多个限位杆(6)之间等距环形分布。

3.根据权利要求1所述的一种稳定调节高度的机械手,其特征在于:所述第二连接杆(15)为L型结构。

4.根据权利要求1所述的一种稳定调节高度的机械手,其特征在于:所述第二电磁铁(17)和第三电磁铁(19)的磁极方向相同设置。

5.根据权利要求1所述的一种稳定调节高度的机械手,其特征在于:所述第二插杆(21)位于凹槽内的一端为楔形结构。

6.根据权利要求1所述的一种稳定调节高度的机械手,其特征在于:多个所述橡胶垫(11)相互靠近的一侧开设有防滑槽。

7.根据权利要求1所述的一种稳定调节高度的机械手,其特征在于:所述夹板(24)为弧形结构。
