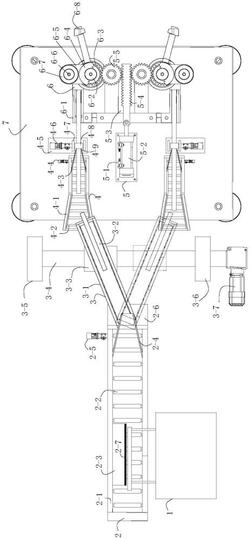

1.一种带有自动上料装置的金属弯管机,其特征是:包括储料仓(1)、第一送料组件(2)、摆料组件(3)、第二送料组件(4)、弯管驱动组件(5)、弯管组件(6)和底板(7);
所述第一送料组件(2)包括第一送料支架(2‑1),第一送料支架(2‑1)上设置多个第一送料辊(2‑2),在第一送料辊(2‑2)上方、第一送料支架(2‑1)后部设置挡料块(2‑3),在第一送料支架(2‑1)前部内侧壁上设置第一送料导板(2‑4)、外侧壁上设置第一送料电机(2‑5),在第一送料支架(2‑1)前部固接连接平台(2‑6);
所述摆料组件(3)包括摆料支架(3‑1),摆料支架(3‑1)后部与连接平台(2‑6)铰接,在摆料支架(3‑1)上安有输送带(3‑2),在摆料支架(3‑1)中部下端固接摆料连接块(3‑3),在摆料连接块(3‑3)中部穿设丝杠(3‑4),在丝杠(3‑4)两端分别设有第一丝杠支座(3‑5)和第二丝杠支座(3‑6),丝杠(3‑4)的第一端与第一丝杠支座(3‑5)铰接、第二端穿设过第二丝杠支座(3‑6)与摆料电机(3‑7)连接;
所述第二送料组件(4)包括第二送料支架(4‑1),第二送料支架(4‑1)上设置多个第二送料辊(4‑2),在第二送料支架(4‑1)前部内侧壁上设置第二送料导板(4‑3)、外侧壁上设有第二送料电机(4‑4),在第二送料支架(4‑1)前部设有送料支座(4‑5),所述送料支座(4‑5)上设有第三送料电机(4‑6)和输送辊支座(4‑7),在输送辊支座(4‑7)中设有一组输送辊(4‑
8),输送辊(4‑8)与第三送料电机(4‑6)连接;
所述弯管驱动组件(5)和弯管组件(6)设置在底板(7)上;
所述弯管驱动组件(5)包括驱动支座(5‑1),驱动支座(5‑1)上设有气缸(5‑2),在气缸(5‑2)活塞杆端固接驱动齿条(5‑3),在驱动齿条(5‑3)下方设有齿条架(5‑4),驱动齿条前端两侧分别对称设有第一齿轮(5‑5);
所述弯管组件(6)包括弯管支座(6‑1),所述弯管支座(6‑1)成匚字形,在弯管支座(6‑
1)两开口端分别设有主动轴(6‑2),在主动轴(6‑2)上安有与第一齿轮(5‑5)啮合的第二齿轮(6‑3),在第二齿轮(6‑3)上方、主动轴(6‑2)上固接弯管模轮(6‑4),在第二齿轮(6‑3)下方、主动轴(6‑2)上固接连接板(6‑5),连接板(6‑5)上固接从动轴(6‑6),从动轴(6‑6)上设置有与弯管模轮(6‑4)配合的从动轮(6‑7),在从动轴(6‑6)下端固接随动件(6‑8);
所述挡料块(2‑3)外端设置有橡胶垫(2‑7);
所述第一送料导板(2‑4)和第二送料导板(4‑3)皆成燕尾状;
所述第二送料导板(4‑3)右侧、输送辊支座(4‑7)上设置第三送料导板(4‑9)。
