专利号: 2018100727870
申请人: 西安理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

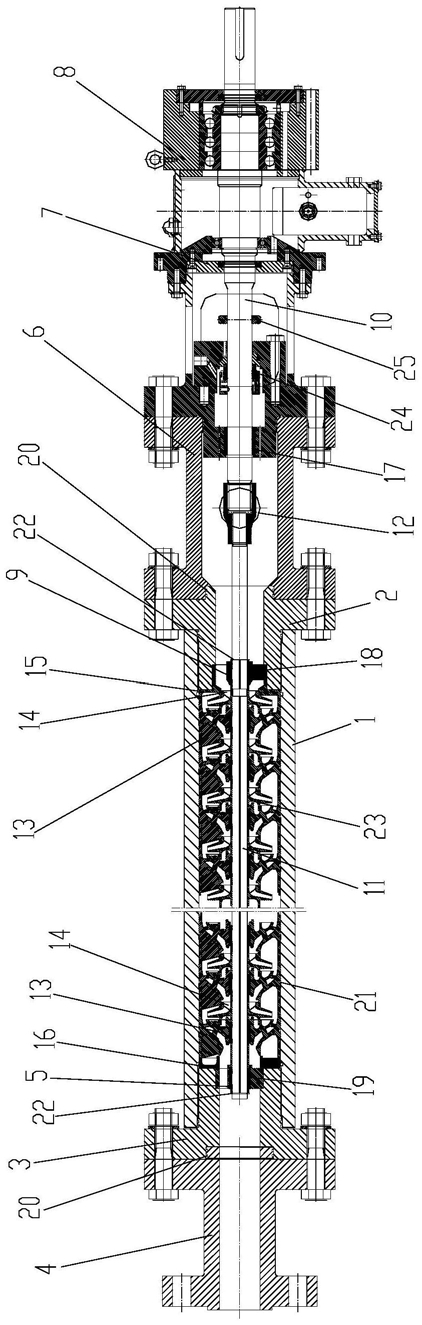

1.一种多级深海混输泵,其特征在于,包括圆筒形的泵壳(1),泵壳(1)的两端分别固定设置有入口泵盖(2)和出口泵盖(3),出口泵盖(3)的另一端固定连接有出口连接管(4),出口泵盖(3)上同轴设置有将泵壳(1)和出口连接管(4)连通的出口轴承座(5),入口泵盖(2)的另一端依次固定连接有入口连接管(6)、轴承箱(7)和电机(8),入口泵盖(2)上同轴设置有将泵壳(1)和入口连接管(6)连通的入口轴承座(9),轴承箱(7)内设置有与电机(8)输出轴同轴固定连接的轴承箱轴(10),轴承箱轴(10)远离电机(8)的一端伸入于入口连接管(6)内,泵壳(1)内设置有泵轴(11),泵轴(11)的一端穿过入口轴承座(9)伸入于入口连接管(6)内且与轴承箱轴(10)通过联轴器(12)相连接,泵轴(11)的另一端位于出口轴承座(5)内,泵轴(11)上位于入口泵盖(2)和出口泵盖(3)之间沿轴向依次均匀套接有若干级静止的扩压器(13),扩压器(13)靠近入口泵盖(2)的一端均配合设置有与泵轴(11)固定套接的闭式叶轮(14)。

2.如权利要求1所述的一种多级深海混输泵,其特征在于,所述若干级扩压器(13)均卡合于泵壳(1)内壁且与泵轴(11)之间均滑动连接,位于两端的扩压器(13)分别抵于入口泵盖(2)和出口泵盖(3)上,相邻的两个扩压器(13)之间相互卡接。

3.如权利要求1所述的一种多级深海混输泵,其特征在于,所述入口轴承座(9)与首级叶轮(14)的轮盖之间设置有入口导流器(15),首级叶轮(14)的轮盖另一端连接至首级扩压器(13),末级扩压器(13)与出口轴承座(5)之间设置有出口导流器(16),若干级叶轮(14)的轮盘均与泵轴(11)固定套接。

4.如权利要求1所述的一种多级深海混输泵,其特征在于,所述轴承箱轴(10)伸出于轴承箱(7)的位置设置有支架衬套(17),泵轴(11)穿过入口轴承座(9)的位置设置有入口轴承衬套(18),泵轴(11)穿过出口轴承座(5)的位置设置有出口轴承衬套(19)。

5.如权利要求1所述的一种多级深海混输泵,其特征在于,所述入口泵盖(2)与入口连接管(6)之间、出口泵盖(3)与出口连接管(4)之间均设置有第一O型密封圈(20);若干级扩压器(13)与泵壳(1)之间均设置有第二O型密封圈(21)。

6.如权利要求1所述的一种多级深海混输泵,其特征在于,所述泵轴(11)位于出口轴承座(5)内一端、泵轴(11)位于入口轴承座(9)内一端均设置有弹簧挡圈(22)。

7.如权利要求1所述的一种多级深海混输泵,其特征在于,所述叶轮(14)的轮盖上靠近与其配合的扩压器(13)一端均设置有抗磨环(23)。

8.如权利要求1所述的一种多级深海混输泵,其特征在于,所述轴承箱轴(10)上并列套合有泵入口机械密封(24)和甩水环(25),泵入口机械密封(24)靠近入口连接管(6)。

9.如权利要求1所述的一种多级深海混输泵,其特征在于,所述叶轮(14)和扩压器(13)均设置有25级。
