专利号: 2018100728638
申请人: 南京工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

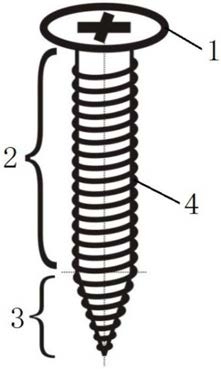

1.一种目标物防裂自攻螺钉,包括:

柱体(2),

锥体(3),其连接在所述柱体(2)下端,以及

螺纹(4),其设置于所述柱体(2)和锥体(3)的外表面;

其特征在于:在所述锥体(3)外表面的螺纹(4)部分上找到一圈目标螺纹(4-1),在所述一圈目标螺纹(4-1)的下表面设置有至少两个在周向均匀分布的刀片,所述刀片在所述锥体(3)旋进时对目标物形成切割;所述一圈目标螺纹(4-1)的中心与所述锥体(3)与所述柱体(2)连接处的距离为所述锥体(3)高度的1/5~1/3,所述刀片的宽度为所述螺纹(4)的深度的1/3~1/2;

所述一圈目标螺纹(4-1)上靠近所述刀片的位置开设排屑孔,所述排屑孔具有一个位于后侧的排屑面,所述排屑面与对应所述刀片的前侧面相连接,且所述排屑面与竖直方向的夹角不小于所述前侧面与竖直方向的夹角。

2.根据权利要求1所述的一种目标物防裂自攻螺钉,其特征在于:所述刀片的内侧与所述锥体(3)的外表面相连。

3.根据权利要求2所述的一种目标物防裂自攻螺钉,其特征在于:所述排屑面与对应所述刀片的前侧面共面连接。

4.根据权利要求1所述的一种目标物防裂自攻螺钉,其特征在于:所述刀片的数目为两个。

5.根据权利要求1所述的一种目标物防裂自攻螺钉,其特征在于:所述一圈目标螺纹(4-1)的中心与所述锥体(3)与所述柱体(2)连接处的距离为所述锥体(3)高度的1/4。

6.根据权利要求1所述的一种目标物防裂自攻螺钉,其特征在于:所述刀片的宽度为所述螺纹(4)的深度的1/3。
