专利号: 2018100746797
申请人: 泉州台商投资区华庆商贸有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

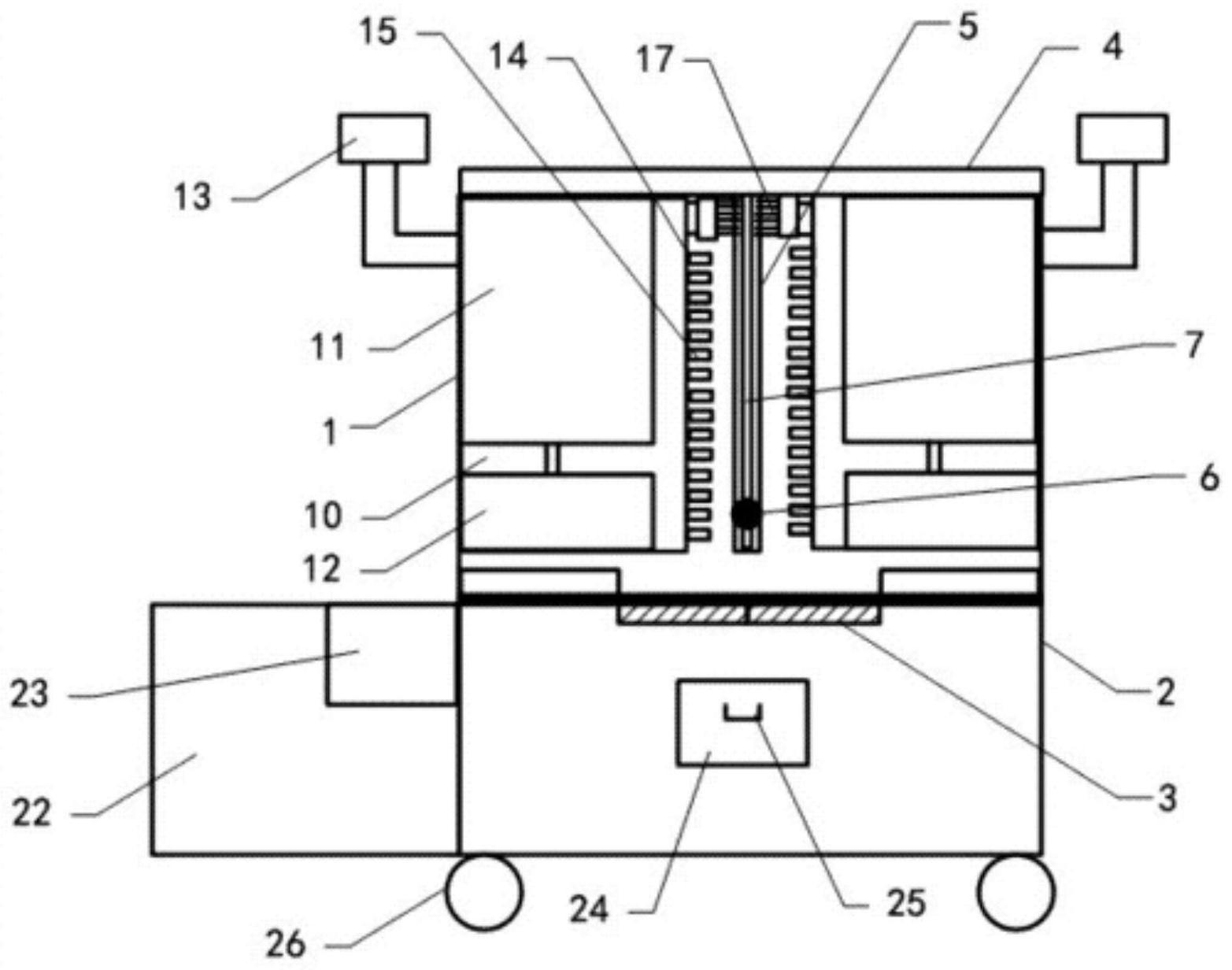

1.一种毛巾清洗消毒装置,其特征在于,包括毛巾清洗消毒箱和毛巾储存箱,毛巾储存箱设置在毛巾清洗消毒箱的正下方;所述毛巾清洗消毒箱的两侧分别设有竖直滑轨,竖直滑轨上连接有电动滑块,电动滑块连接有毛巾固定立柱;毛巾固定立柱上滑动连接有电动伸缩上横杆和电动伸缩下横杆;所述毛巾清洗消毒箱的另外两侧分别设有清洗装置仓,清洗装置仓内设有清洗液储存仓和喷水装置;喷水装置通过管路和清洗液储存仓相连;清洗液储存仓面对电动伸缩上横杆和电动伸缩下横杆的一面为清洗面,清洗面的两侧设有毛刷滑轨,毛刷滑轨上滑动连接有一次性电动升降毛刷;

毛巾清洗消毒箱和毛巾储存箱之间设有电动推拉门,毛巾清洗消毒箱的顶部通过活页连接有毛巾清洗消毒箱箱盖,所述电动推拉门包括两侧固定板、两道连接两侧固定板的滑轨以及两个设置在两道滑轨之间的活动板,活动板可在滑轨上左右滑动,从而实现电动推拉门的开启和关闭;电动推拉门下方、毛巾储存箱两侧壁之间设有红外对射模块,当毛巾落入毛巾储存箱内的过程中,切断红外对射模块之间的红外线;当毛巾落至毛巾储存箱内后,红外对射模块之间的红外线恢复,触发电动推拉门关闭。

2.如权利要求1所述的毛巾清洗消毒装置,其特征在于,所述清洗装置仓外设有与清洗液储存仓连通的清洗液补充口。

3.如权利要求1所述的毛巾清洗消毒装置,其特征在于,清洗面上设有若干喷嘴,喷嘴通过管路与喷水装置相连,所述喷水装置能够将清洗液储存仓中的清洗液通过喷嘴喷出,喷射在待清洗的毛巾上。

4.如权利要求1所述的毛巾清洗消毒装置,其特征在于,所述清洗装置仓所在的侧面上还设有暖风装置和紫外线灯。

5.如权利要求1所述的毛巾清洗消毒装置,其特征在于,所述毛巾清洗消毒装置还包括废液储存箱,废液储存箱内设有抽水装置,抽水装置通过管路、电磁阀与毛巾清洗消毒箱相连;打开电磁阀,抽水装置可将毛巾清洗消毒箱内的清洗液抽至废液储存箱内。

6.如权利要求1所述的毛巾清洗消毒装置,其特征在于,所述毛巾储存箱具有一面透明侧壁,所述透明侧壁上通过活页设有一个毛巾取出门,毛巾取出门上设有把手。

7.如权利要求1所述的毛巾清洗消毒装置,其特征在于,所述毛巾清洗消毒箱箱盖是透明的;所述毛巾清洗消毒装置的底部设有万向轮。

8.如权利要求1-7任一项所述的毛巾清洗消毒装置的工作方法,其特征在于,所述工作方法包括如下步骤:步骤1:打开毛巾清洗消毒箱箱盖,启动电动滑块上升按钮,电动滑块带动毛巾固定立柱从毛巾清洗消毒箱内部伸出;

步骤2:将毛巾两端的挂孔分别套入电动伸缩上横杆和电动伸缩下横杆上,调节电动伸缩上横杆和电动伸缩下横杆在毛巾固定立柱上的距离,使得毛巾绷直;

步骤3:启动电动滑块下降按钮,电动滑块带动毛巾固定立柱回到毛巾清洗消毒箱内部;

步骤4:关闭毛巾清洗消毒箱箱盖;

步骤5:通过清洗次数设置按钮设置清洗次数N,通过紫外线消毒时间设置按钮设置紫外线消毒时间t1,通过清洗液喷射时间设置按钮设置清洗液喷射时间t2,通过刷洗时间设置按钮设置刷洗时间t3,通过烘干时间设置按钮设置烘干时间,启动清洗按钮;

步骤6:在清洗之前,系统通过程序设置,先打开紫外线灯,对毛巾进行紫外线消毒;

步骤7:喷水装置将清洗液从喷嘴喷射到毛巾上,喷射时间t2后,喷水装置停止喷射清洗液;一次性电动升降毛刷在毛刷滑轨上做往复升降运动,从而对毛巾进行往复刷洗;往复升降运动时间t3后,一次性电动升降毛刷回到毛刷滑轨的顶端或底端,停止往复升降运动;

若清洗液储存仓内的清洗液不足,则通过清洗液补充口注入清洗液;

步骤8:清洗次数N减1,若减1后为0,则进入步骤9;若减1后不为0,则返回步骤7;

步骤9:抽水装置将毛巾清洗消毒箱内的清洗液抽至废液储存箱内;

步骤10:暖风装置吹送暖风,对毛巾进行烘干;

步骤11:电动推拉门开启,电动伸缩上横杆和电动伸缩下横杆进行收缩,脱离毛巾上的挂孔,毛巾落入毛巾储存箱中,电动推拉门关闭;

步骤12:打开毛巾取出门,拿取清洗消毒后的毛巾使用。
