专利号: 2018100748148
申请人: 诸暨市泓瑞机械配件厂
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

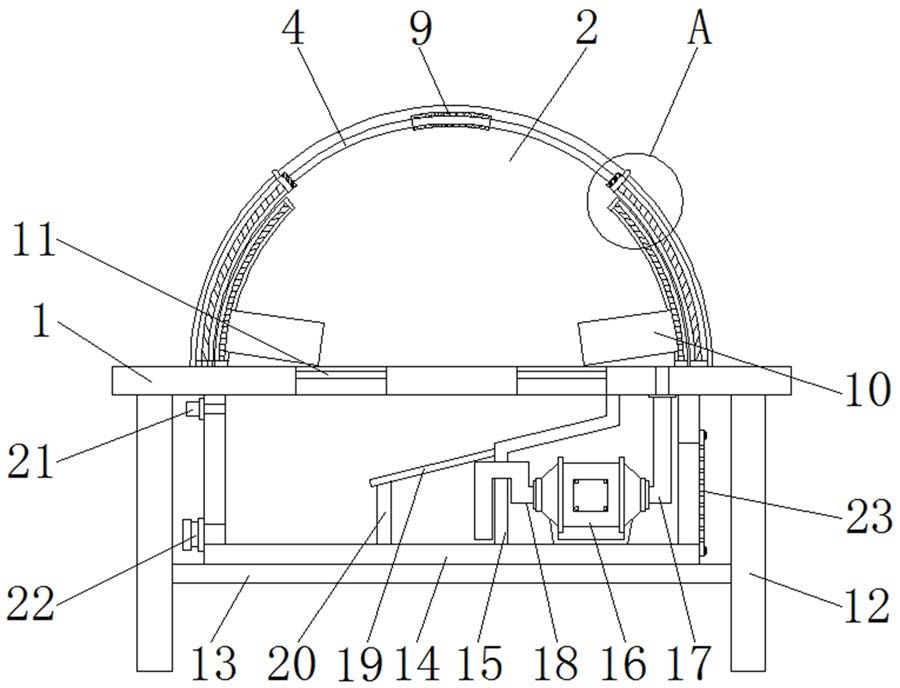

1.一种具备防护性能的汽车零部件焊接工作台,包括操作台(1),其特征在于:所述操作台(1)顶部的前后两侧均固定连接有轨道板(2),所述操作台(1)顶部的左右两侧且位于轨道板(2)之间固定连接有第一框架(3),所述轨道板(2)相对的一侧均开设有滑槽(4),所述滑槽(4)的内表面通过滑块(5)滑动连接有第二框架(6),且第二框架(6)位于第一框架(3)的左右两侧,所述第一框架(3)与第二框架(6)的内部均固定连接有护目玻璃板(7),所述第二框架(6)的顶部固定连接有磁铁(8),所述滑槽(4)的内表面固定连接有防滑软垫(9),所述护目玻璃板(7)的表面且位于第一框架(3)的内部连通有袖套(10),所述操作台(1)的内部固定连接有金属网(11),所述操作台(1)底部的左右两侧均连接有支撑腿(12),且支撑腿(12)之间固定连接有支撑板(13),所述支撑板(13)的顶部固定连接有除尘箱(14),所述除尘箱(14)的内部固定连接有防水板(15),所述除尘箱(14)内腔的底部且位于防水板(15)的右侧固定连接有抽气机(16),所述抽气机(16)的进气口连通有进气管(17),且进气管(17)的顶端与操作台(1)的底部连通,所述抽气机(16)的出气口连通有出气管(18),所述出气管(18)的左端贯穿防水板(15)并延伸至防水板(15)的左侧,所述防水板(15)的左侧固定连接有滤板(19),且滤板(19)底部的左侧通过支撑杆(20)与除尘箱(14)内腔的底部固定连接。

2.根据权利要求1所述的具备防护性能的汽车零部件焊接工作台,其特征在于:所述除尘箱(14)的左侧从上到下依次连通有进水管(21)和出水管(22),且出水管(22)的左端螺纹连接有端盖,所述除尘箱(14)的右侧固定连接有散热板(23)。
