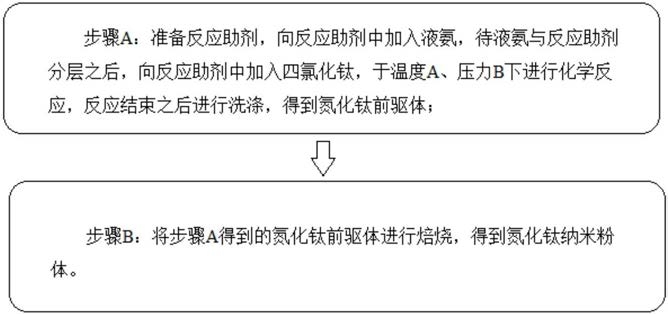

1.氮化钛纳米粉体的制备方法，其特征在于，包括以下步骤：步骤A：准备反应助剂，向反应助剂中加入液氨，待液氨与反应助剂分层之后，向反应助剂中加入四氯化钛，于温度A、压力B下进行化学反应，反应结束之后进行洗涤，得到氮化钛前驱体；

步骤B：将步骤A得到的氮化钛前驱体进行焙烧，得到氮化钛纳米粉体。

2.根据权利要求1所述的氮化钛纳米粉体的制备方法，其特征在于，所述反应助剂为非极性芳香烃或卤代烃中的一种或者多种的混合。

3.根据权利要求1所述的氮化钛纳米粉体的制备方法，其特征在于，所述温度A为-60℃～-35℃。

4.根据权利要求1所述的氮化钛纳米粉体的制备方法，其特征在于，所述压力B为

0.05MPa～0.15MPa。

5.根据权利要求1所述的氮化钛纳米粉体的制备方法，其特征在于，步骤A中化学反应开始前，控制四氯化钛、液氨以及反应助剂的质量之比为50～200：300～700：150～400。

6.根据权利要求1所述的氮化钛纳米粉体的制备方法，其特征在于，步骤B中焙烧的温度为400℃～1200℃，焙烧的时间为20～120min。

7.根据权利要求1～6任意一项所述的氮化钛纳米粉体的制备方法，其特征在于，步骤B中在保护性气氛下进行焙烧；所述保护性气氛为氮气、氦气或氩气中的一种。

8.根据权利要求1～6任意一项所述的氮化钛纳米粉体的制备方法，其特征在于，所述反应助剂为甲苯或二氯甲烷或甲苯与二氯甲烷的混合物。

9.氮化钛纳米粉体，其特征在于，所述氮化钛纳米粉体的平均晶粒尺寸≤100nm。

10.根据权利要求9所述的氮化钛纳米粉体，其特征在于，所述氮化钛纳米粉体采用如权利要求1～8任意一项所述的氮化钛纳米粉体的制备方法而制得。
