专利号: 2018100768692
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种齿厚及螺旋角可变动的齿轮,其特征在于,包括螺栓、多个薄片和两个定型盖板,所述薄片上设置有第一中心孔和安装孔,多个所述薄片依次设置,且多个所述第一中心孔同轴设置,所述定型盖板上设置有第二中心孔和定位孔,两个所述定型盖板分别位于多个所述薄片的两端,所述第二中心孔与所述第一中心孔同轴设置,所述定位孔与多个所述安装孔连通,且两个所述定位孔同轴设置,所述螺栓同时穿过两个所述定位孔和多个所述安装孔,所述安装孔设置为多个,多个所述安装孔绕所述第一中心孔的轴心线间隔设置,多个所述安装孔绕所述第一中心孔形成第一圆周,且所述第一圆周的圆心与所述第一中心孔的圆心重合,所述安装孔呈弧形,所述安装孔的内侧朝向所述第一中心孔,所述安装孔沿所述第一圆周的周向延伸。

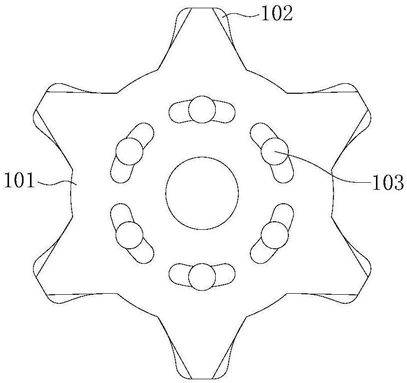

2.根据权利要求1所述的齿厚及螺旋角可变动的齿轮,其特征在于,所述薄片包括安装部和多个工作齿,所述安装部呈圆形,所述第一中心孔和多个所述安装孔分别位于所述安装部,所述中心孔与所述安装部同轴设置,多个所述工作齿位于所述安装部的边缘,且多个所述工作齿沿所述安装部的周向间隔设置,所述安装孔位于所述工作齿与所述第一中心孔的连接线上,且所述安装孔沿所述工作齿与所述第一中心孔的连接线对称设置。

3.根据权利要求1所述的齿厚及螺旋角可变动的齿轮,其特征在于,所述定位孔设置为多个,多个所述定位孔绕所述第二中心孔的周向间隔设置,多个所述定位孔绕所述第二中心孔形成第二圆周,且所述第二圆周的圆心与所述第二中心孔的圆心重合,所述定位孔的直径与所述螺栓的直径相等,所述第二圆周的直径与所述第一圆周的直径相等。

4.根据权利要求3所述的齿厚及螺旋角可变动的齿轮,其特征在于,所述安装孔的宽度与所述定位孔的直径相等。

5.根据权利要求3所述的齿厚及螺旋角可变动的齿轮,其特征在于,所述定型盖板上还设置有定位填充材料和多个辅助孔,所述多个所述辅助孔分别位于所述第二圆周上,每个所述定位孔的两侧分别设置一个所述辅助孔,每个所述安装孔与两个所述辅助孔连通,所述定位填充材料位于所述安装孔内,且位于所述安装孔内的螺栓的两侧分别设置有所述定位填充材料。

6.根据权利要求5所述的齿厚及螺旋角可变动的齿轮,其特征在于,所述辅助孔的直径大于所述安装孔的宽度。

7.根据权利要求1所述的齿厚及螺旋角可变动的齿轮,其特征在于,所述定型盖板的厚度沿所述定型盖板的边缘朝向所述第二中心孔的方向逐渐增大。
