专利号: 2018100786192
申请人: 西北工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

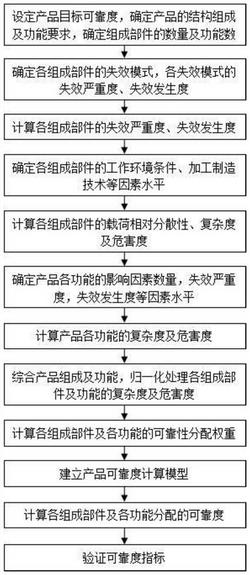

1.一种综合考虑产品组成及功能的机构可靠性分配方法,其特征在于,所述方法包括以下步骤:步骤1、设定待进行可靠性指标分配的产品的目标可靠度 确定产品的结构组成及功能要求,根据组成及功能要求确定组成部件的数量及功能数量;

步骤2、确定各组成部件的失效模式,以及各失效模式的失效严重度Sij、失效发生度Oij;

步骤3、计算各组成部件的组件严重度si、组件发生度oi;

步骤4、确定各组成部件的工作环境条件Ei、加工制造技术水平Mi;

步骤5、计算各组成部件的载荷相对分散性LsRi、复杂度Ii及危害度Ci;

步骤6、确定产品各功能的失效严重度Sk、失效发生度Ok;

步骤7、计算产品各功能的复杂度Ik及危害度Ck;

步骤8、综合产品组成及功能,归一化处理各组成部件及功能的复杂度Ir及危害度Cr;

步骤9、计算产品各组成部件及功能的可靠性分配权重ωr;

步骤10、建立产品可靠度计算模型;

步骤11、根据可靠度计算模型及可靠性分配权重ωr,计算出各组成部件和功能的可靠度Rr;

步骤12、基于产品可靠度计算模型,验证产品可靠度指标。

2.如权利要求1所述的方法,其特征在于,所述步骤1中,所述设定待进行可靠性指标分配的产品的目标可靠度 的方法包括以下两种:一种是采用用户提出的可靠性指标要求,另外一种是根据相似产品的现有可靠性水平及未来需求,提出产品的可靠性水平目标。

3.如权利要求1所述的方法,其特征在于,所述步骤2中,所述失效严重度Sij和失效发生度Oij的取值范围均为[1,10],取值越大代表失效后果越严重或发生的可能性越大。

4.如权利要求1所述的方法,其特征在于,所述步骤3中,所述各组成部件的组件严重度si计算公式如下:其中:exp()为指数函数, 为产品组成部件i的最大失效严重度,的计算公式如下:其中:N为产品组成部件i包含的失效模式数量;

所述各组成部件的组件发生度oi计算公式如下:

5.如权利要求1所述的方法,其特征在于,所述步骤4中,所述工作环境条件Ei代表着子系统运行时所处的环境恶劣程度,取值范围Ei∈(0.0,1.0],所处环境越恶劣则Ei分值越大;

所述加工制造技术水平Mi代表着产品加工制造采用的技术的先进性水平,取值范围Mi∈(0.0,1.0],加工制造技术越先进则Mi分值越小。

6.如权利要求1所述的方法,其特征在于,所述步骤5中,所述载荷相对分散性LsRi计算公式如下:所述复杂度Ii计算公式如下:

其中:ni为组成部件i包含的组成单元数量;

所述危害度Ci计算公式如下:

7.如权利要求1所述的方法,其特征在于,所述步骤6中,所述失效严重度Sk和所述失效发生度Ok的取值范围均为[1,10],取值越大代表失效后果越严重或发生的可能性越大。

8.如权利要求1所述的方法,其特征在于,所述步骤7中,所述计算产品各功能的复杂度Ik的计算公式如下:Ik=nk

其中:nk为功能k包含影响因素数量;

所述计算产品各功能的危害度Ck的计算公式如下:

9.如权利要求1所述的方法,其特征在于,所述步骤8中,所述归一化处理各组成部件及功能的复杂度Ir及危害度Cr公式如下:其中:n为产品包含的组成部件的数量,m为产品包含的功能的数量。

10.如权利要求1所述的方法,其特征在于,所述步骤9中,所述计算产品各组成部件及功能的可靠性分配权重ωr公式如下:

11.如权利要求1所述的方法,其特征在于,所述步骤10中,所述建立产品可靠度计算模型方法如下:针对串联系统,可靠度计算公式如下:

针对并联系统,可靠度计算公式如下:
