专利号: 2018100806995
申请人: 郑少华
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

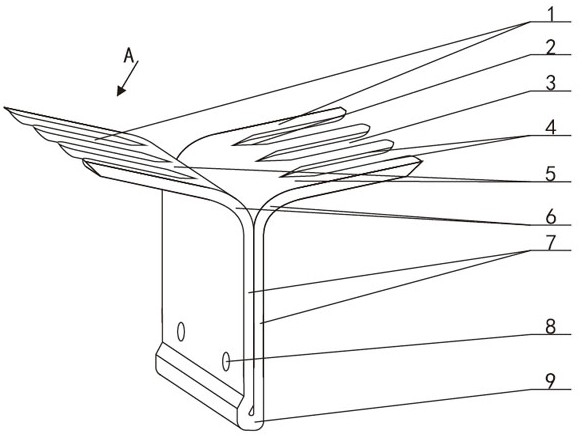

1.一种采摘桑葚的Y形刀,其特征是:在立板(7)上端朝向两侧分别设有外翻板(5),两外翻板(5)的外端面上分别设有间隔设置的梳齿(1),两外翻板(5)外端面上分别设置的梳齿(1)为相同结构,在两两梳齿(1)之间形成外扩口豁口(3),所述外扩口豁口(3)的两两相邻面的梳齿(1)边上分别设有刃口(4),由两外翻板(5)和立板(7)形成Y形桑葚采摘刀;

在两外翻板(5)外端两两相邻的梳齿之间形成的外扩口豁口(3)口底设有V形槽(2),所述V形槽(2)的边上设有刃口(4);

所述立板(7)为两个,其中一个立板(7)的上端连接在一外翻板(5)的内端,另一立板(7)的上端连接在另一外翻板(5)的内端;

两外翻板(5)与两立板(7)圆弧过渡;

两立板(7)的下端通过折弯(9)连接形成一体结构;在两立板(7)的靠近下端间隔设有两安装孔(8);

Y形桑葚采摘刀立板(7)下部的安装孔(8)通过螺丝钉(10)固定在隔离杆(17)一侧的螺孔(18)上,所述隔离杆(17)处于环形杆(11)中部口(16)的中部,隔离杆(17)的两端分别连接在环形杆(11)的内面上,网袋(13)的上口固定在环形杆(11)上,环形杆(11)与手柄杆(14)的一端固定连接;使用时一只手抓住手柄杆(8)的另一端,将Y形桑葚采摘刀两外翻板(5)的任意一个对应在树枝上桑椹的柄一侧,若是桑椹长在树枝的侧面,可以将其中一个外翻板(5)的梳齿(1)由下朝上对应在桑椹的柄,然后移动手柄杆(14)利用外翻板(5)左右动作或上下斜向动作,这时梳齿(1)的刃口(4)将桑椹柄切断,此时桑椹落入环形杆(11)的中部口(16)后进入网袋(13),而后重复前述步骤即可获取高枝头或远距离的桑椹多次采摘。

2.根据权利要求1所述的采摘桑葚的Y形刀,其特征是:在环形杆(11)的隔离杆(17)一端下部设有块体(12),所述块体(12)上设有盲孔(20),手柄杆(14)的一端连接在盲孔(20)中。

3.根据权利要求2所述的采摘桑葚的Y形刀,其特征是:在环形杆(11)的隔离杆(17)下部与块体(12)之间设有连接板(19)。

4.根据权利要求1所述的采摘桑葚的Y形刀,其特征是:在手柄杆(14)的另一端设有橡胶手柄套(15)。

5.根据权利要求1所述的采摘桑葚的Y形刀,其特征是:在网袋(13)的上口设有加粗绳(21)。
