1.一种超临界压缩流体沉淀法制备雷公藤红素纳米颗粒的方法，其特征在于包括如下步骤：(1)将钢瓶中的CO2泵入高压反应釜，待釜内压力为1～50MPa，温度为30～80℃时，打开气体出口阀，并调节CO2的流量为1～20LPM；

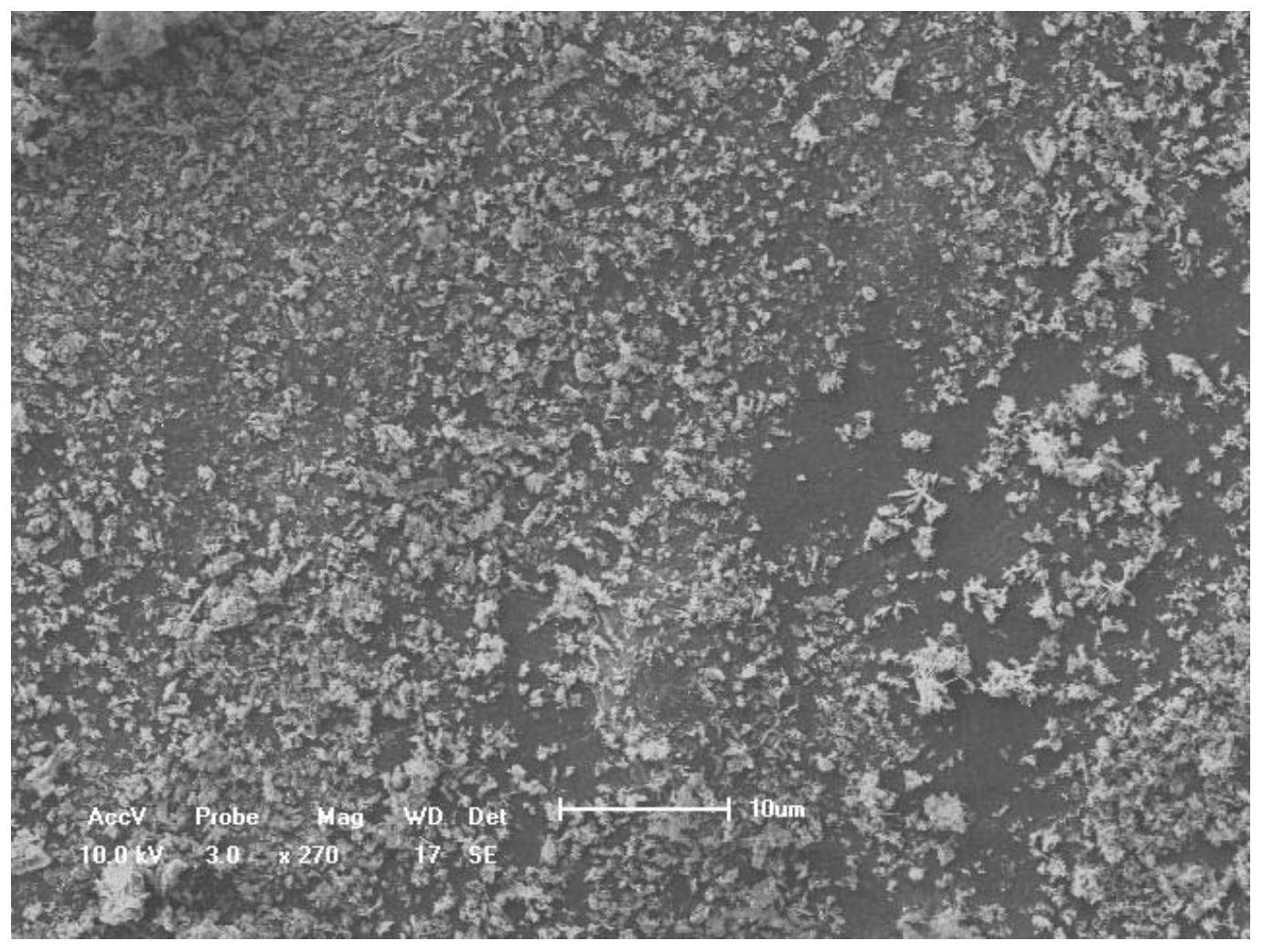

(2)将雷公藤红素用卤代烷烃类溶剂溶解，得到质量浓度为1～20mg/mL的溶液；由恒流泵将溶液经由毛细喷嘴喷入上述高压反应釜中；通过可视化窗口观察喷入的溶液状态，待其结晶成核落在釜壁和釜底时，打开反应釜取出固体颗粒，即为：雷公藤红素纳米颗粒。

2.如权利要求1所述的超临界压缩流体沉淀法制备雷公藤红素纳米颗粒的方法，其特征在于：所述步骤(2)中的卤代烷烃类溶剂选自二氯甲烷、1,1,1-三氯乙烷、1,1,2-三氯乙烷以及氯仿中的一种或多种。

3.如权利要求1所述的超临界压缩流体沉淀法制备雷公藤红素纳米颗粒的方法，其特征在于：所述步骤(2)中的毛细喷嘴内径为20～100μm。
