专利号: 2018100825977
申请人: 淮北市儒伽医疗科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-07-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

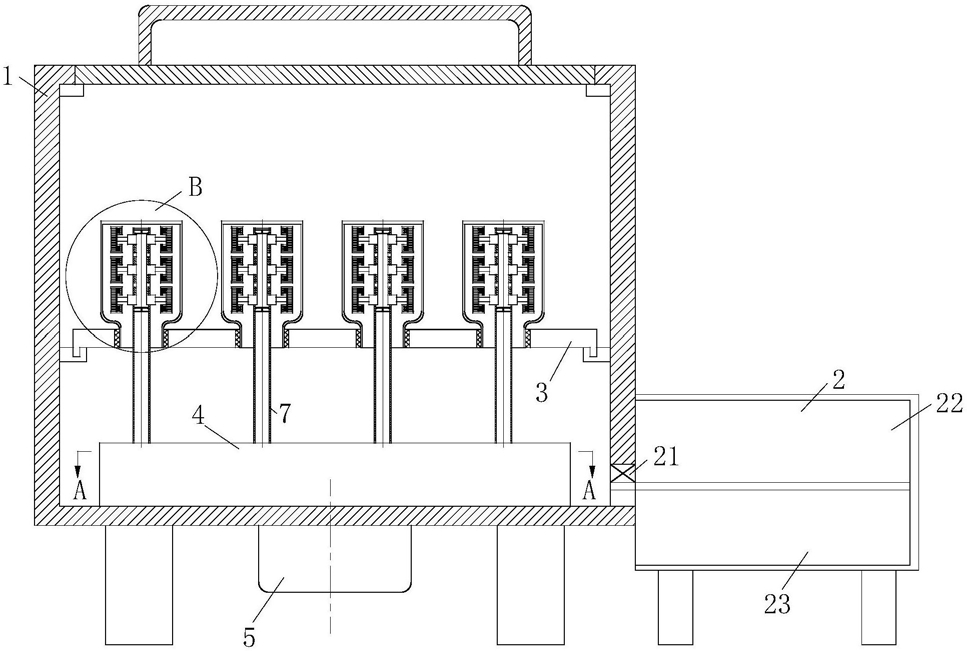

1.一种医用细口瓶清洗消毒系统,其特征在于:包括箱体(1)、储水箱(2)、长条板(3)、转动模块(4)、电机(5)、清洗刷模块(6)、空心转轴(7)和吹干消毒模块(8),所述的箱体(1)为长方形,箱体(1)的底部设有支撑杆;所述的储水箱(2)位于箱体(1)外侧,箱体(1)和储水箱(2)之间设有进水口和出水口,储水箱(2)用于储存脏水和向箱体(1)注入清水;所述的长条板(3)安装在箱体(1)的中部,箱体(1)的内壁上设有凸块一,凸块一上设有凹槽,长条板(3)均匀设有圆孔,圆孔内安装有硅胶环,硅胶环用于卡紧细口瓶,长条板(3)两端设有凸块二,凸块二位于凸块一的凹槽内;所述的转动模块(4)位于箱体(1)内部,转动模块(4)安装在箱体(1)的底部,转动模块(4)和电机(5)连接;所述的电机(5)安装在箱体(1)下方,电机(5)用于带动转动模块(4)转动;所述的清洗刷模块(6)安装在空心转轴(7)上,清洗刷模块(6)用于清洗细口瓶内壁;所述的空心转轴(7)安装在转动模块(4)上,空心转轴(7)开设有圆孔,并配有自动控制门,空心转轴(7)用于带动清洗刷模块(6)转动;所述的吹干消毒模块(8)安装在空心转轴(7)内部,吹干消毒模块(8)用于对细口瓶的吹干和消毒。

2.根据权利要求1所述的一种医用细口瓶清洗消毒系统,其特征在于:所述的储水箱(2)包括水泵(21)、清水箱(22)和脏水箱(23),所述的储水箱(2)分为两层;所述的清水箱(22)位于储水箱(2)的上层;所述的清水箱(22)的出水口安装有水泵(21),水泵(21)用于将清水注入到箱体(1)内部;所述的脏水箱(23)位于储水箱(2)的下层,脏水箱(23)用于盛装清洗试管过后的脏水。

3.根据权利要求1所述的一种医用细口瓶清洗消毒系统,其特征在于:所述的转动模块(4)包括壳体(41)、主动齿轮(42)、从动齿轮(43)和转动轴(44),所述的壳体(41)安装在箱体(1)的底部,壳体(41)的上表面开设有圆孔,空心转轴(7)从圆孔中穿过;所述的主动齿轮(42)和电机(5)的电机轴固定安装,主动齿轮(42)啮合从动齿轮(43);所述的从动齿轮(43)固定安装在转动轴(44)上,从动齿轮(43)互相啮合;所述的转动轴(44)通过轴承固定在壳体(41)上,空心转轴(7)和转动轴(44)固定连接。

4.根据权利要求1所述的一种医用细口瓶清洗消毒系统,其特征在于:所述的清洗刷模块(6)包括伸缩杆(61)、真空外壳(62)、复位弹簧(63)、毛刷板(64)和隔热门(65),所述的伸缩杆(61)一端固定在空心转轴(7)上,另一端固定在真空外壳(62)上;所述的真孔外壳和伸缩杆(61)固定连接,真空外壳(62)的内壁安装有电磁铁,真空外壳(62)形状为无盖的长方形,真空外壳(62)用于高温消毒时保护内部的刷毛;所述的复位弹簧(63)安装在真孔外壳的内部,并一端连接在毛刷板(64)上,复位弹簧(63)用于将毛刷板(64)向外推出;所述的毛刷板(64)连接在复位弹簧(63)一端,毛刷板(64)内镶嵌有电磁铁,毛刷板(64)用于刷洗细口瓶的内壁;所述的隔热门(65)安装在真空外壳(62)上,隔热门(65)作为真空外壳(62)的盖板。

5.根据权利要求1所述的一种医用细口瓶清洗消毒系统,其特征在于:所述的吹干消毒模块(8)包括扇叶(81)和电加热板(82);所述的扇叶(81)安装在空心转轴(7)内部,扇叶(81)用于对吹干细口瓶;所述的电加热板(82)安装在空心转轴(7)的内壁上,电加热板(82)产生高温,电加热板(82)用于对细口瓶进行高温消毒。
