专利号: 2018100826147
申请人: 东北电力大学
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

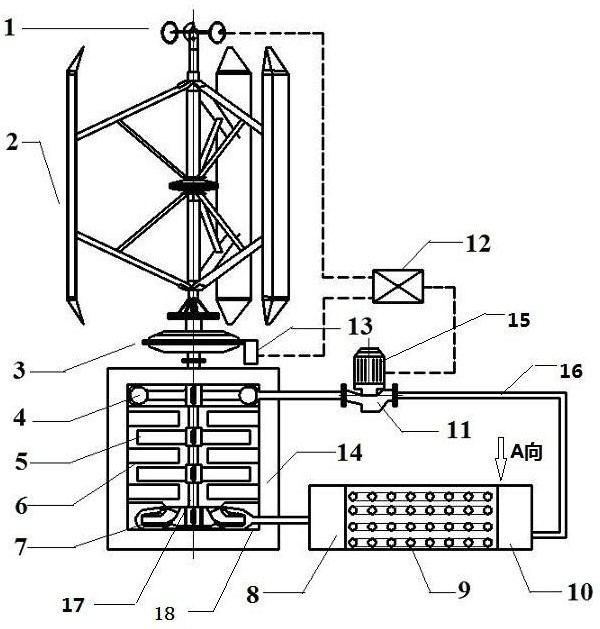

1.一种跟踪风能最大利用率的搅拌制热装置,它包括风力机、变速箱、制热器、循环泵、电机、换热器、搅拌工质,所述的风力机与变速箱连接,所述的变速箱与制热器连接,所述的循环泵与电机连接,所述的制热器、循环泵与换热器通过管路串联,所述的搅拌工质设置在制热器、循环泵、换热器及管道构成回路内,其特征是,还包括可编程序控制器PLC、风速传感器、转速传感器,风速传感器与风力机连接,所述的转速传感器设置在变速箱上,所述的可编程序控制器PLC的输入信号端与风速传感器和转速传感器电连接,可编程序控制器PLC的输出信号端与电机电连接。

2.根据权利要求1所述的一种跟踪风能最大利用率的搅拌制热装置,其特征是,所述的制热器包括,调节级动叶片、调节级动叶片蜗壳、工作级动叶片、工作级静叶片、末级动叶片、末级动叶片蜗壳、连接轴、制热器壳体、保温绝热材料,在所述的制热器壳体内设有搅拌桶,搅拌桶上部设有进口管路,搅拌桶部下部设有出口管路,搅拌桶轴心设有传动轴,传动轴与制热器壳体铰接,所述的调节级动叶片及调节级动叶片蜗壳位于搅拌桶上部,调节级动叶片与传动轴固连,调节级动叶片蜗壳与制热器壳体固连,所述的工作级动叶片位于搅拌桶中部,工作级动叶片与传动轴固连,所述的末级动叶片及末级动叶片蜗壳位于搅拌桶下部,末级动叶片与传动轴固连,末级动叶片蜗壳与制热器壳体固连,在所述的搅拌桶中部设有工作级静叶片,同工作级动叶片交叉分布,工作级静叶片与制热器壳体固连,在所述的制热器壳体外部设有保温绝热材料。

3.根据权利要求1所述的一种跟踪风能最大利用率的搅拌制热装置,其特征是,所述的换热器包括,换热器前端汇流箱、水平布置蛇形管束、换热器末端汇流箱,保温绝热材料,在所述的换热器前端汇流箱前侧面设有入箱管路,在所述的换热器前端汇流箱后侧面设有通孔,同水平布置蛇形管束前端固接,在所述的换热器末端汇流箱前侧面设有通孔,同水平布置蛇形管束后端固接,所述的水平布置蛇形管束为多层水平布置,在所述的换热器末端汇流箱后侧面设有出箱管路,在所述的换热器前端汇流箱、水平布置蛇形管束、换热器末端汇流箱外部设有保温绝热材料。

4.根据权利要求1所述的一种跟踪风能最大利用率的搅拌制热装置,其特征是,所述的风力机为升力型H型垂直轴风力机。

5.根据权利要求1所述的一种跟踪风能最大利用率的搅拌制热装置,其特征是,所述的变速箱为行星齿轮变速箱。

6.根据权利要求1所述的一种跟踪风能最大利用率的搅拌制热装置,其特征是,所述的电机为变频电机。

7.根据权利要求1所述的一种跟踪风能最大利用率的搅拌制热装置,其特征是,所述的搅拌工质为齿轮油或导热油。

8.根据权利要求1所述的一种跟踪风能最大利用率的搅拌制热装置,其特征是,所述的风速传感器为风杯式风速传感器。

9.根据权利要求1所述的一种跟踪风能最大利用率的搅拌制热装置,其特征是,所述的转速传感器为激光转速传感器。
