专利号: 2018100835697
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

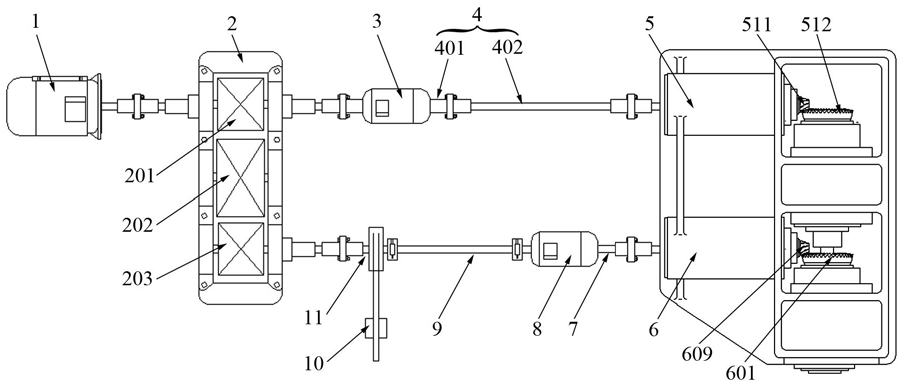

1.一种闭功率锥齿轮耐久性试验装置,其特征在于:主要包括动力源(1)、等速齿轮箱(2)、第一传动轴(4)、第一转速转矩传感器(3)、主试齿轮箱(5)、陪试齿轮箱(6)、第二传动轴(7)、弹性轴(9)、第三传动轴(11)和加载装置(10);

等速齿轮箱(2)内设有第一齿轮(201)、第二齿轮(202)和第三齿轮(203),动力源(1)与第一齿轮(201)传动连接,第一齿轮(201)与第二齿轮(202)啮合,第二齿轮(202)与第三齿轮(203)啮合;第一传动轴(4)一端与第一齿轮(201)的齿轮轴相连接,第一传动轴(4)另一端与主试齿轮箱(5)输入端相连接;

主试齿轮箱(5)内设有用于安装主试小齿轮(511)的主试小齿轮轴(507)和用于安装主试大齿轮(512)的主试大齿轮轴(514),主试小齿轮轴(507)通过用于调整主试小齿轮轴(507)轴向位置的主试小齿轮轴调整装置与第一传动轴(4)传动连接,第一传动轴(4)上设有第一转速转矩传感器(3),主试大齿轮轴(514)外设有用于调整主试大齿轮轴(514)轴心线位置使主试大齿轮轴(514)轴心线与主试小齿轮轴(507)轴心线在相交与交错之间相互转换的第一偏心套筒(515),第一偏心套筒(515)内设有偏心孔,主试大齿轮轴(514)转动设置在第一偏心套筒(515)的偏心孔内,第一偏心套筒(515)与主试齿轮箱(5)箱体可拆卸连接且两者之间处于非锁紧状态时第一偏心套筒(515)能够绕第一偏心套筒(515)轴心线旋转,实现主试大齿轮轴(514)轴心线与主试小齿轮轴(507)轴心线在相交与交错之间相互转换;主试大齿轮轴(514)通过连接轴(5-6)将动力自主试齿轮箱(5)内输出给与陪试齿轮箱(6);所述的主试小齿轮轴调整装置包括第一内筒(502)、第二内筒(505)、第一调节螺栓(503)和第二调节螺栓(510),第一内筒(502)一端与第一传动轴(4)传动连接,第一内筒(502)的另一端通过第一调节螺栓(503)与第二内筒(505)相连接,第一内筒(502)和第二内筒(505)外设有第一轴承套筒(504),第一内筒(502)和第二内筒(505)通过向心球轴承转动设置在第一轴承套筒(504)内,第二内筒(505)通过第一花键(506)与主试小齿轮轴(507)传动连接,主试小齿轮轴(507)外设有主试小齿轮轴轴套(508)和第二轴承套筒(509),主试小齿轮轴轴套(508)通过圆锥滚子轴承转动设置在第二轴承套筒(509)内,第二轴承套筒(509)通过第二调节螺栓(510)固定连接在第一轴承套筒(504)端部;

陪试齿轮箱(6)内设有用于安装陪试大齿轮(601)的陪试大齿轮轴(603)和用于安装陪试小齿轮(609)的陪试小齿轮轴(613),陪试大齿轮轴(603)通过连接轴(5-6)与主试大齿轮轴(514)传动连接,陪试大齿轮轴(603)外设有用于调整陪试大齿轮轴(603)轴心线位置使陪试大齿轮轴(603)轴心线与陪试小齿轮轴(613)轴心线在相交与交错之间相互转换的第二偏心套筒(605),第二偏心套筒(605)内设有偏心孔,陪试大齿轮轴(603)转动设置在第二偏心套筒(605)的偏心孔内,第二偏心套筒(605)通过第二偏心套筒锁紧螺母(604)与陪试齿轮箱(6)的箱体可拆卸连接且两者处于非锁紧状态时第二偏心套筒(605)能够绕第二偏心套筒(605)轴心线旋转,实现陪试大齿轮轴(603)轴心线与陪试小齿轮轴(613)轴心线在相交与交错之间相互转换;陪试小齿轮轴(613)通过用于调整陪试小齿轮轴(613)轴向位置的陪试小齿轮轴调整装置与第二传动轴(7)传动连接;所述的陪试小齿轮轴调整装置包括第三内筒(615)、第四内筒(618)、第三调节螺栓(610)和第四调节螺栓(617),第三内筒(615)一端通过第二花键(614)与陪试小齿轮轴(613)传动连接,第三内筒(615)另一端通过第四调节螺栓(617)与第四内筒(618)相连接,第三内筒(615)和第四内筒(618)外设有第四轴承套筒(616),第三内筒(615)和第四内筒(618)通过向心球轴承转动设置在第四轴承套筒(616)内,第四内筒(618)与第二传动轴(7)传动连接;陪试小齿轮轴(613)外设有陪试小齿轮轴轴套(612)和第三轴承套筒(611),陪试小齿轮轴轴套(612)通过圆锥滚子轴承转动设置在第三轴承套筒(611)内,第三轴承套筒(611)通过第三调节螺栓(610)固定连接在第四轴承套筒(616)端部;

第二传动轴(7)上设有第二转速转矩传感器(8),第二传动轴(7)通过弹性轴(9)与第三传动轴(11)传动连接,第三传动轴(11)上连接有加载装置(10);第三传动轴(11)与等速齿轮箱(2)第三齿轮(203)的齿轮轴相连接。

2.根据权利要求1所述的一种闭功率锥齿轮耐久性试验装置,其特征在于:所述的动力源(1)为电动机,电动机的输出轴通过联轴器与第一传动轴(4)传动连接。

3.根据权利要求1所述的一种闭功率锥齿轮耐久性试验装置,其特征在于:所述的第一转速转矩传感器(3)设置在第一传动轴(4)靠近等速齿轮箱(2)的一端。

4.根据权利要求1所述的一种闭功率锥齿轮耐久性试验装置,其特征在于:所述的第一传动轴(4)由多根轴通过联轴器相连接。

5.根据权利要求1所述的一种闭功率锥齿轮耐久性试验装置,其特征在于:

第一偏心套筒(515)通过第一偏心套筒锁紧螺母(516)与主试齿轮箱(5)箱体可拆卸连接,且第一偏心套筒(515)在第一偏心套筒锁紧螺母(516)处于非锁紧状态时能够绕第一偏心套筒(515)轴心线旋转,实现主试大齿轮轴(514)轴心线与主试小齿轮轴(507)轴心线在相交与交错之间相互转换;

第二偏心套筒(605)通过第二偏心套筒锁紧螺母(604)与陪试齿轮箱(6)的箱体可拆卸连接,且第二偏心套筒(605)在第二偏心套筒锁紧螺母(604)处于非锁紧状态时能够绕第二偏心套筒(605)轴心线旋转,实现陪试大齿轮轴(603)轴心线与陪试小齿轮轴(613)轴心线在相交与交错之间相互转换。

6.根据权利要求1所述的一种闭功率锥齿轮耐久性试验装置,其特征在于:主试大齿轮轴(514)通过圆锥滚子轴承转动设置在第一偏心套筒(515)的偏心孔内。

7.根据权利要求1所述的一种闭功率锥齿轮耐久性试验装置,其特征在于:陪试大齿轮轴(603)通过圆锥滚子轴承转动设置在第二偏心套筒(605)的偏心孔内。
