专利号: 2018100864952
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

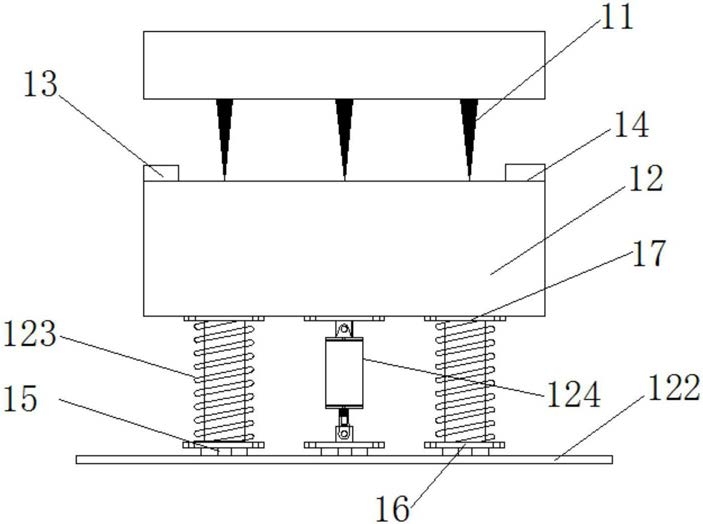

1.一种轨道减振试验装置,其特征在于,包括加载系统和位于加载系统下侧的被加载系统;

所述加载系统包括频率为0-20Hz、振幅为0-20kN的伺服液压系统;

所述被加载系统包括间隔平行设置的模拟浮置板和模拟下基板,所述模拟浮置板位于所述加载系统下侧,且所述模拟浮置板和模拟下基板之间垂直连接有弹簧部和磁流变阻尼器;

所述弹簧部包括第一弹簧、第二弹簧和第三弹簧,所述第一弹簧和第三弹簧位于所述模拟浮置板和模拟下基板之间相对的两边,所述第二弹簧位于所述模拟浮置板和模拟下基板之间的一侧,且所述第一弹簧和第三弹簧距离所述第二弹簧的距离相等,以使第一弹簧、第二弹簧和第三弹簧的中点连线形成一个等腰三角形;

所述磁流变阻尼器位于所述等腰三角形的中心位置。

2.根据权利要求1所述的轨道减振试验装置,其特征在于,所述弹簧部的高度与所述磁流变阻尼器高度相同。

3.根据权利要求1所述的轨道减振试验装置,其特征在于,还包括位移传感器、加速度传感器和力传感器;

所述位移传感器和加速度传感器位于所述模拟浮置板上侧,所述力传感器位于所述弹簧部和模拟下基板之间,所述力传感器位于所述磁流变阻尼器和模拟下基板之间。

4.根据权利要求3所述的轨道减振试验装置,其特征在于,还包括第一垫板,所述第一垫板位于所述弹簧部和所述力传感器之间,所述第一垫板位于所述磁流变阻尼器与所述力传感器之间,用于为所述力传感器提供平整加载面。

5.根据权利要求4所述的轨道减振试验装置,其特征在于,所述第一垫板与所述模拟下基板之间可拆卸连接。

6.根据权利要求1或3任意一项所述的轨道减振试验装置,其特征在于,还包括第二垫板,所述第二垫板位于所述模拟浮置板和所述弹簧部之间,所述第二垫板位于所述模拟浮置板和所述磁流变阻尼器之间。

7.根据权利要求6所述的轨道减振试验装置,所述模拟浮置板的下表面设置有预埋套管,所述预埋套管内设置有螺纹,以使螺栓将所述第二垫板与所述模拟浮置板固定连接。

8.一种轨道减振试验设备,其特征在于,包括滑动机构如权利要求1-7中任一项所述的轨道减振试验装置。
