1.一种镱铒共掺杂钒酸钆绿色上转换发光纳米晶的制备方法，其特征在于化学式为：Gd1-x-yYbxEryVO4，其中0.05 ≤ x ≤ 0.30，0.001 ≤ y ≤ 0.02，该方法包括以下步骤：

1）按所述化学式的摩尔比准备原料Gd(NO3)3、Yb(NO3)3、Er(NO3)3和NH4VO3；将Gd(NO3)3、Yb(NO3)3和Er(NO3)3溶液溶于蒸馏水中，得到混合溶液，在磁力搅拌条件下加入NaOH溶液调节混合溶液的pH值至9   14，得到白色悬浊液A；

~

2）将悬浊液A转移至反应釜中，反应釜体积填充度为70 %   80 %，放入烘箱中在150   ~ ~

180 ℃温度下水热处理6   12 h；反应完全后离心沉降，并将得到的白色沉淀物洗涤至中~性；然后将其分散在蒸馏水中，超声分散10   30 min，得到悬浊液B；

~

3） 将NH4VO3溶解于NaOH溶液中得到透明溶液，其中NH4VO3与NaOH的摩尔比为（0.2 ~

0.4）：1；然后在不断搅拌的情况下将该透明溶液逐渐滴加到悬浊液B中，继续搅拌0.5  1 h~得到悬浊液C；

4）将悬浊液C转移至反应釜中，反应釜体积填充度为70 %   80 %，放入烘箱中在150   ~ ~

180 ℃温度下水热处理12   24 h；反应完全后离心沉降，并将得到的白色沉淀物洗涤至中~性；在70   80 ℃条件下干燥4   8 h，得到白色粉末；

~ ~

5）将所得白色粉末在600   900 ℃热处理2   4 h，即可得到镱铒共掺杂钒酸钆绿色~ ~上转换发光纳米晶。

2.根据权利要求1所述的制备方法，其特征是：步骤1）中原料Gd(NO3)3、Yb(NO3)3、Er(NO3)3溶液的浓度分别为：0.4 mol/L、0.4 mol/L、0.1 mol/L，NH4VO3为固体粉末。

3.根据权利要求1所述的制备方法，其特征是：步骤1）和步骤3）中所用NaOH溶液的浓度为1   4 mol/L。

~

4.根据权利要求1所述的制备方法，其特征是：步骤2）中白色沉淀物用去离子水洗涤2~

3次，至滤液的pH值为中性。

5.根据权利要求1所述的制备方法，其特征是：步骤4）中白色沉淀物用去离子水和无水乙醇分别洗涤2   3次，至滤液的pH值为中性。

~

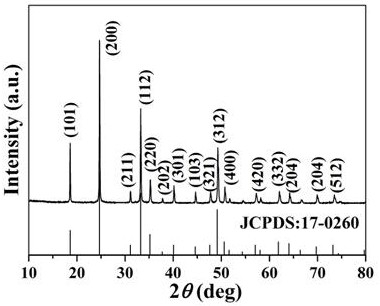

6.权利要求1-5任一所述方法制备的镱铒共掺杂钒酸钆绿色上转换发光纳米晶。
