1.球形氮化钛的制备方法，其特征在于：采用射频等离子体设备制备得到，具体包括如下步骤：a、起弧：以氩气为电离气体起弧，同时将氮气从射频等离子体设备的保护气体入口处通入；控制射频等离子设备的工作电压为5～15kV，功率为30～200kW；

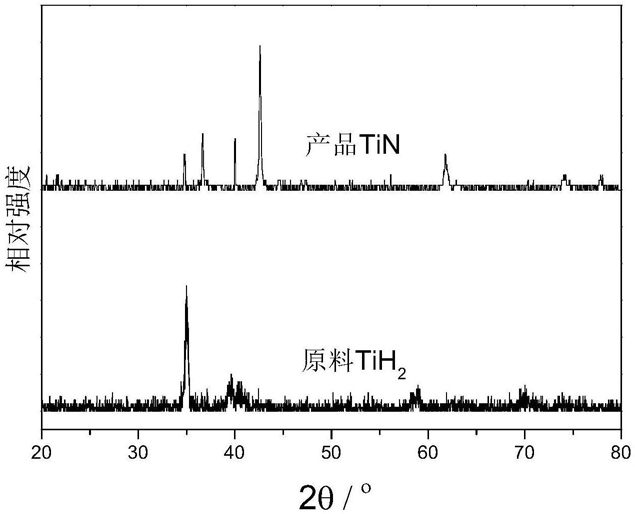

b、送料：待弧稳定后，控制通入的氩气和氮气的流量比为1:20～10:1，然后由送料装置送入氢化钛粉，得到球形氮化钛，所述氢化钛粉采用振动进料，其振幅为10～80％。

2.根据权利要求1所述的球形氮化钛的制备方法，其特征在于：a步骤中，待弧稳定后，将电离气体变为氩气和氮气的混合气体。

3.根据权利要求2所述的球形氮化钛的制备方法，其特征在于：所述氩气和氮气的混合气体中，氩气和氮气的体积比为1:5～10:1。

4.根据权利要求3所述的球形氮化钛的制备方法，其特征在于：所述氩气和氮气的混合气体中，氩气和氮气的体积比为1:2～3:1。

5.根据权利要求1～4任一项所述的球形氮化钛的制备方法，其特征在于：b步骤中，氢化钛粉的粒径为10～400μm。
