专利号: 2018100906936
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

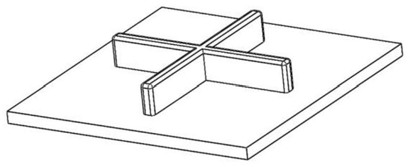

1.交叉结构件GTA填丝增材制造成形控制方法,所述交叉结构件是在同一成形层里、不同成形道的路径上存在交叉的结构件,其特征在于包含以下步骤:步骤一:调节GTA焊枪位置,使其垂直于基板上表面,引燃GTA电弧,开始送丝,标定电弧电压U与从GTA焊枪内钨极端部到电弧正下方成形层表面的距离L的关系;

步骤二:交叉结构件由n层组成,每层有m条成形道,设定期待电弧电压为U0;

步骤三:调节GTA焊枪位置,使其垂直于基板上表面,沿设定的交叉路径,确定第i层第j道的GTA焊枪起弧及熄弧位置点,初始值i=1,j=1;

步骤四:引燃GTA电弧,开始成形第i层第j道,初始值i=1,j=1,待GTA焊枪运动距离超过起弧端长度后,开始实时采集成形过程电弧电压信号Uk,计算采集电弧电压Uk与期待电弧电压U0的误差,闭环控制器根据误差的大小和方向计算送丝速度调节值,送丝速度调节值由计算机控制系统输出给送丝机构,进而将检测的电弧电压信号Uk调回到期待电弧电压U0;

步骤五:重复步骤三、四,完成第i层第j道的成形,j=2,3,…,m,m道成形完成后,将GTA焊枪抬高一个分层切片高度;

步骤六:继续重复步骤三、四、五,完成第i层的成形控制,i=2,3,…,n,实现交叉结构件GTA填丝增材制造对路径长度内成形高度与路径交叉点高度的控制。

2.根据权利要求1所述的交叉结构件GTA填丝增材制造成形控制方法,其特征在于步骤四中计算机控制系统的控制周期为0.25s-1.5s。
