专利号: 2018100924332
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-10-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

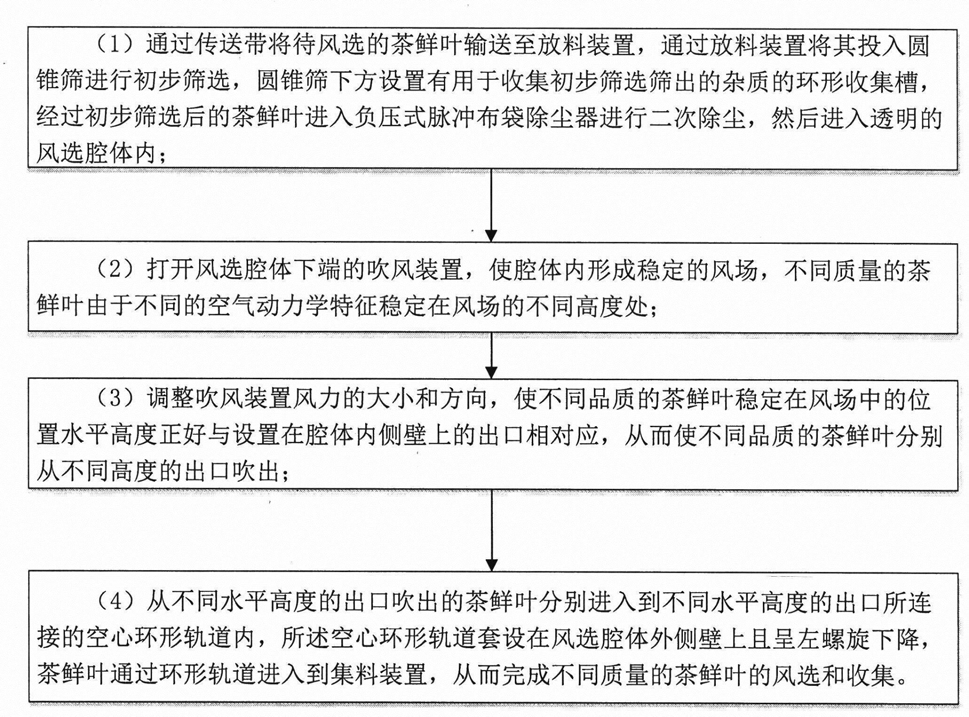

1.一种茶鲜叶风选方法,其特征在于,包括以下步骤:

(1)通过传送带将待风选的茶鲜叶输送至放料装置,通过放料装置将其投入圆锥筛进行初步筛选,圆锥筛下方设置有用于收集初步筛选筛出的杂质的环形收集槽,经过初步筛选后的茶鲜叶进入负压式脉冲布袋除尘器进行二次除尘,然后进入透明的风选腔体内;

(2)打开风选腔体下端的吹风装置,使腔体内形成稳定的风场,不同质量的茶鲜叶由于不同的空气动力学特征稳定在风场的不同高度处;

(3)通过控制器调整吹风装置风力的大小和方向,使不同品质的茶鲜叶稳定在风场中的位置水平高度正好与设置在腔体内侧壁上的出口相对应,从而使不同品质的茶鲜叶分别从不同高度的出口吹出;

(4)从不同水平高度的出口吹出的茶鲜叶分别进入到不同水平高度的出口所连接的空心环形轨道内,所述空心环形轨道套设在风选腔体外侧壁上且呈左螺旋下降,茶鲜叶通过环形轨道进入到集料装置,从而完成不同质量的茶鲜叶的风选和收集。

2.如权利要求1所述的茶鲜叶风选方法,其特征在于,所述放料装置设置于圆锥筛正上方,包括敞口料桶和设置在敞口料筒底部的放料口,所述放料口正对圆锥筛筛顶的正上方,所述放料口上设置有用于控制放料速度的控制阀,所述敞口料筒内设置有搅拌装置。

3.如权利要求1所述的茶鲜叶风选方法,其特征在于,所述圆锥筛为正放的空心圆锥体,所述圆锥筛的侧面均为筛网,且所述筛网的网孔大小由上至下由小到大设置。

4.如权利要求1所述的茶鲜叶风选方法,其特征在于,所述风选腔体内侧壁上的出口分别位于三个不同水平高度处,且每一高度处的出口数量为六个,呈均匀分布,三个不同水平高度处的出口大小由上到下呈由大变小设置。

5.如权利要求4所述的茶鲜叶风选方法,其特征在于,所述风选腔体为一倒圆台形空心腔体,所述风选腔体的下端同一水平高度位置处均匀设置有六个进风口,各进风口均连接有吹风装置,所述各个进风口处均设置有导风导轨和风速传感器,所述六个导风导轨均设置在腔体内壁上并且由进风口右螺旋向上延伸;所述导风导轨的截面由深到浅分为三层,最深层的横截面表面积最小,中间层次之,最浅层的横截面表面积最大,所述六个导风导轨的最深层分别右螺旋延伸至水平高度最低的六个出口,中间层分别右螺旋延伸至水平高度中间的六个出口,最浅层分别右螺旋延伸至水平高度最高的六个出口;且所述导风导轨的最深层、中间层和最浅层的横截面积分别与水平高度最低的、中间的、最高的出口的截面面积大小一致。

6.如权利要求5所述的茶鲜叶风选方法,其特征在于,所述进风口内均镶嵌有用于二次加风的微型风扇。

7.如权利要求1-6任一所述的茶鲜叶风选方法,其特征在于,所述吹风装置包括内置风机的球形喷口和带有出风口的外壳体,所述球形喷口镶嵌在外壳体内,且其喷口可相对于出风口实现360°自由旋转,所述球形喷口上设置有用于控制球形喷口旋转角度的电机,所述内置风机与电机均与控制器电连接,所述外壳体上的出风口与透明风选腔体上的进风口密闭连接。

8.如权利要求1-6任一所述的茶鲜叶风选方法,其特征在于所述吹风装置包括硬质半球壳和可伸缩波纹壳,所述硬质半球壳和可伸缩波纹壳连接成为一个空心腔体,所述空心腔体内设置有风机,所示风机与控制器电连接,所述可伸缩波纹壳上设置有出风口,所述出风口与透明风选腔体的进风口密闭连接。
