专利号: 2018100924347
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

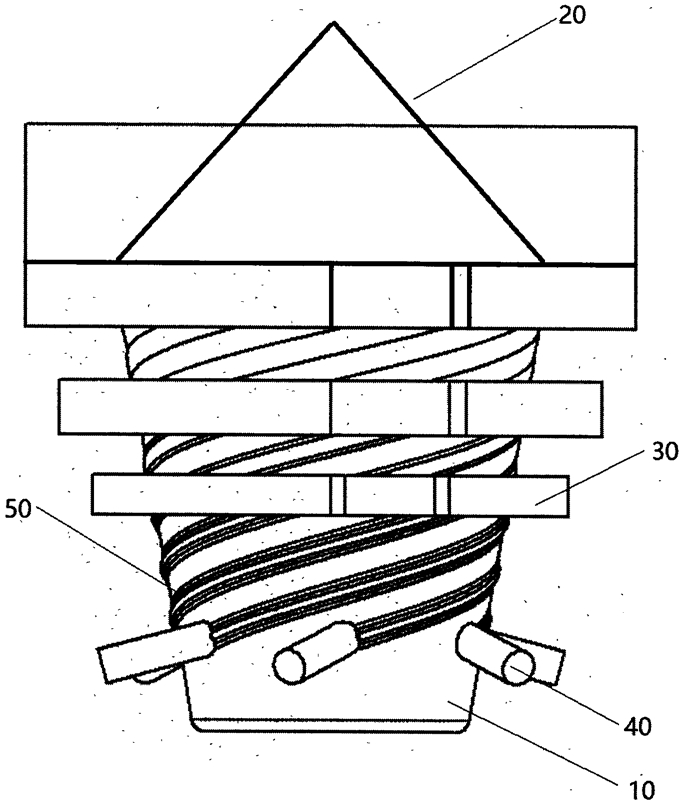

1.一种茶鲜叶风选机,其特征在于,包括倒圆台形壳体,所述倒圆台形壳体的上表面为进料口,所述进料口连接有圆锥筛,所述圆锥筛为正放的空心圆锥体,其侧面均为筛网,其底面与进料口连通,且所述筛网的网孔大小由上至下由小变大设置;所述进料口下方、倒圆台形壳体内设置有除尘装置;所述倒圆台形壳体的内侧壁上三个不同水平高度处分别均匀设置有若干出口,同一水平高度处设置的出口数量为六个,不同水平高度处的出口大小由上到下呈由大变小设置;所述壳体的下端同一水平高度处均匀设置有六个进风口,各进风口均连接有吹风装置,所述各个进风口处均设有导风导轨和风速传感器,所述六个导风导轨均设置在壳体内壁上并且由进风口右螺旋向上延伸;所述导风导轨的截面由深到浅分为三层,最深层的横截面表面积最小,中间层次之,最浅层的横截面表面积最大,所述六个导风导轨的最深层分别右螺旋延伸至水平高度最低的六个出口,中间层分别右螺旋延伸至水平高度中间的六个出口,最浅层分别右螺旋延伸至水平高度最高的六个出口;且所述导风导轨的最深层、中间层和最浅层的横截面积分别与水平高度最低的、中间的、最高的出口的截面面积大小一致;还包括三个呈左螺旋下降的环形轨道,所述环形轨道设置在出口所在的三个不同水平高度处且分别各自与同一水平高度上的六个出口均连通,所述三个环形轨道末端连接有收料装置;所述壳体的下端设置有废品出料口;还包括一控制器,所述控制器与六个吹风装置和风速传感器均实现电连接。

2.如权利要求1所述的茶鲜叶风选机,其特征在于,还包括有放料装置,所述放料装置设置于圆锥筛正上方,包括敞口料桶和设置在敞口料筒底部的放料口,所述放料口正对圆锥筛筛顶的正上方,所述放料口上设置有用于控制放料速度的控制阀,所述敞口料筒内设置有搅拌装置,所述搅拌装置和控制阀均与控制器电连接。

3.如权利要求1所述的茶鲜叶风选机,其特征在于,所述圆锥筛上设置有震动电机,所述震动电机与控制器电连接。

4.如权利要求1所述的茶鲜叶风选机,其特征在于,所述除尘装置为负压式脉冲布袋除尘器。

5.如权利要求1所述的茶鲜叶风选机,其特征在于,所述圆锥筛下方设置有用于收集圆锥筛筛出的杂质的环形收集槽,所述环形收集槽套设在倒圆台形壳体上,为可拆卸设置。

6.如权利要求1所述的茶鲜叶风选机,其特征在于,所述壳体内部设置有温湿度传感器,所述温湿度传感器与控制器电连接。

7.如权利要求1所述的茶鲜叶风选机,其特征在于,所述进风口内均镶嵌有微型风扇,所述微型风扇与控制器电连接。

8.如权利要求1所述的茶鲜叶风选机,其特征在于,还包括一LED操作板,所述LED操作板设置于倒圆台形壳体外表面,与控制器电连接。

9.如权利要求1-8任一所述的茶鲜叶风选机,其特征在于,所述吹风装置包括内置风机的球形喷口和带有出风口的外壳体,所述球形喷口镶嵌在外壳体内,且其喷口可相对于出风口实现360°自由旋转,所述球形喷口上设置有用于控制球形喷口旋转角度的电机,所述内置风机与电机均与控制器电连接,所述外壳体上的出风口与倒圆台形壳体上的进风口密闭连接。

10.如权利要求1-8任一所述的茶鲜叶风选机,其特征在于,所述吹风装置包括硬质半球壳和可伸缩波纹壳,所述硬质半球壳和可伸缩波纹壳连接成为一个空心腔体,所述空心腔体内设置有风机,所示风机与控制器电连接,所述可伸缩波纹壳上设置有出风口,所述出风口与壳体的进风口密闭连接。
