专利号: 201810092446X
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

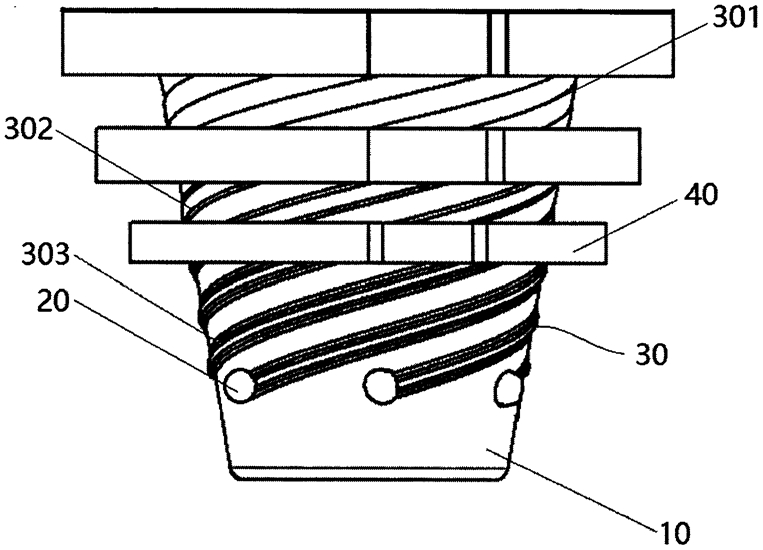

1.一种用于茶鲜叶风选机的分级茶芯,其特征在于,所述分级茶芯包括一倒置的空心圆台壳体,所述壳体的顶部设置有进料口,底部设置有废料排出口;所述壳体的内侧壁上三个不同水平高度的圆周上分别均匀设置有若干出口,每个水平高度的圆周上设置的出口大小和数量均相等,且不同水平高度处的出口大小由上到下呈由大变小设置;所述壳体的下端均匀设置有若干个同一水平高度的进风口,所述进风口的数量和每一水平高度上的出口数量相等,所述进风口上均设置有风速传感器;所述每一进风口均连接有导风导轨,所述导风导轨均设置在壳体内壁上并且自进风口右螺旋平行向上延伸;所述导风导轨的截面由深到浅分为三层,最深层的横截面表面积最小,中间层次之,最浅层的横截面表面积最大,所述各个导风导轨的最深层分别延伸至水平高度最低的各个出口处且每一导风导轨和各个出口一一对应,中间层分别延伸至水平高度中间的若干出口处且每一导风导轨和各个出口一一对应,最浅层分别延伸至水平高度最高的若干出口处且每一导风导轨和各个出口一一对应;所述导风导轨的最深层、中间层和最浅层的横截面积分别与水平高度最低的、中间的、最高的出口的截面面积大小一致;还包括三个呈左螺旋下降的环形轨道,所述环形轨道套设在壳体外表面,分别与三个不同水平高度上的若干出口相连通,所述三个环形轨道末端连接有收料装置;还包括控制器,所述控制器电连接有风速传感器和外接风机。

2.如权利要求1所述的用于茶鲜叶风选机的分级茶芯,其特征在于,所述壳体的顶部为倒锥形设置,所述倒锥形顶部的中间位置为进料口,所述倒锥形顶部整体为滤网结构,且滤网的网洞从上到下由小变大设置。

3.如权利要求1所述的用于茶鲜叶风选机的分级茶芯,其特征在于,所述进料口上设置有一个滤网,所述滤网上设置有震动电机,所述震动电机与控制器电连接。

4.如权利要求1所述的用于茶鲜叶风选机的分级茶芯,其特征在于,所述进料口下方设置有除尘装置,所述除尘装置位于分级茶芯的壳体内部。

5.如权利要求1所述的用于茶鲜叶风选机的分级茶芯,其特征在于,所述分级茶芯的内部设置有温湿度传感器,所述温湿度传感器与控制器电连接。

6.如权利要求1所述的用于茶鲜叶风选机的分级茶芯,其特征在于,所述进风口内均镶嵌有微型风扇,所述微型风扇与控制器电连接。

7.如权利要求1-5任一所述的用于茶鲜叶风选机的分级茶芯,其特征在于,还包括一LED操作板,所述LED操作板设置于倒圆台形壳体外表面,与控制器电连接。
