专利号: 2018100940617
申请人: 台州市莱恩克智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

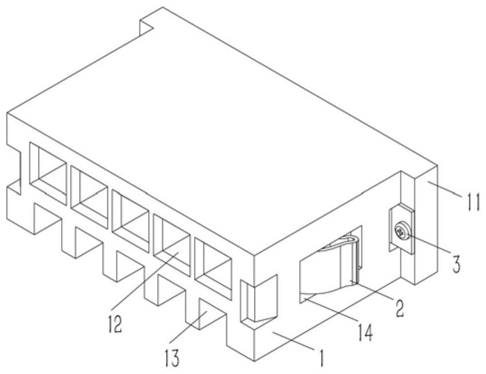

1.一种防松动的接插件,包括接插件矩形的外绝缘壳(1),外绝缘壳(1)上成型有插孔(12)和槽口(13),其特征在于:外绝缘壳(1)后端的两侧边上成型有支板(11),支板(11)上侧的外绝缘壳(1)上侧壁上成型有贯穿外绝缘壳(1)前端面的定位槽(14),定位槽(14)内插接有弹性卡扣(2),弹性卡扣(2)包括底端水平的第一支片(21),第一支片(21)通过螺钉(3)固定在支板(11)上,第一支片(21)的内端插设在定位槽(14)内并成型有竖直的第二支片(22),第二支片(22)的上端成型有圆弧形的第一弹性片(23),第一弹性片(23)的外端低于第一弹性片(23)的内端并成型有凸缘(24),凸缘(24)的上端成型有圆弧形的第二弹性片(25),第二弹性片(25)的内端高于第二弹性片(25)的底端并分布在定位槽(14)内成型有竖直的第三支片(26);所述外绝缘壳(1)定位槽(14)的上、下端分别成型有上挡块(16)和下挡块(15),下挡块(15)分布在第二支片(22)的外侧,上挡块(16)上成型有竖直的插槽(17),第三支片(26)插接在上挡块(16)的插槽(17)内。

2.根据权利要求1所述的一种防松动的接插件,其特征在于:所述弹性卡扣(2)上的第一弹性片(23)或第二弹性片(25)的圆弧圆心均分别分布在第一弹性片(23)的下侧或第二弹性片(25)的下侧。

3.根据权利要求1所述的一种防松动的接插件,其特征在于:所述弹性卡扣(2)的宽等于外绝缘壳(1)上定位槽(14)的宽度。

4.根据权利要求1所述的一种防松动的接插件,其特征在于:所述弹性卡扣(2)的竖直长度小于外绝缘壳(1)上定位槽(14)的长度。

5.根据权利要求1所述的一种防松动的接插件,其特征在于:所述螺钉(3)的头部抵靠在弹性卡扣(2)的第一支片(21)上,螺钉(3)的头部成型有“十”字形的卡槽。

6.根据权利要求1所述的一种防松动的接插件,其特征在于:所述弹性卡扣(2)上凸缘(24)的上端面呈圆弧面,凸缘(24)的下端面呈水平面。
