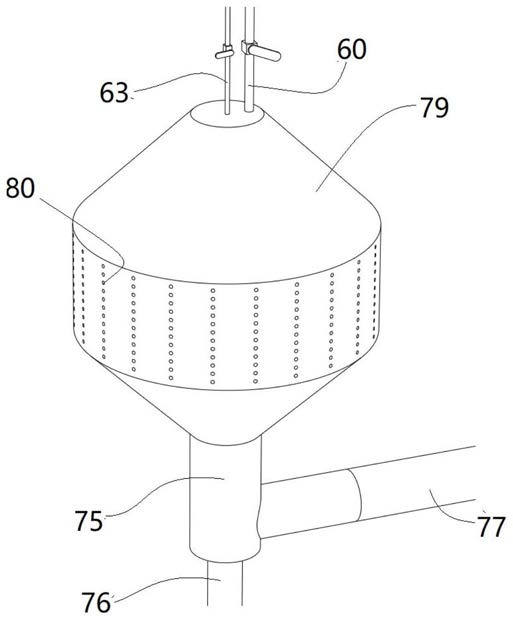

1.一种回转式医疗卫生喷雾器，其特征在于：包括离心喷射单元(69)和雾化壳体(79)；

所述雾化壳体(79)为薄壁壳体结构，所述离心喷射单元(69)水平转动设置于所述雾化壳体(79)的内腔(78)中；

所述雾化壳体(79)的内腔(78)从上至下依次同轴心包括上腔(66)、中腔(70)和下腔(72)；所述中腔(70)为圆柱形腔体结构，所述上腔(66)为粗端朝下的锥体结构，所述下腔(72)为粗端朝上的锥体结构；位于所述中腔(70)的壳体壁面(71)镂空设置有喷雾孔(80)，若干所述喷雾孔(80)沿所述雾化壳体(79)轴线呈圆周阵列均布；所述离心喷射单元(69)同轴心于所述中腔(70)中；

还包括旋转电机(30)，所述旋转电机(30)同轴心固定安装于下腔底面(74)，所述旋转电机(30)与所述离心喷射单元(69)驱动连接，旋转电机(30)可驱动所述离心喷射单元(69)水平旋转；

所述下腔底面(74)的轮廓边缘镂空设置有若干进风孔(73)，若干所述进风孔(73)呈圆周阵列围合于所述旋转电机(30)外侧。

2.根据权利要求1所述的一种回转式医疗卫生喷雾器，其特征在于：还包括风筒(75)和导风管(17)；所述风筒(75)同轴心一体化连接于所述雾化壳体(79)下端，且所述风筒(75)上端导通各所述进风孔(73)；所述导风管(17)的一端导通连接鼓风机的出风端，导风管(17)另一端导通连接所述风筒(75)下端。

3.根据权利要求2所述的一种回转式医疗卫生喷雾器，其特征在于：还包括壳体支撑柱(76)，所述壳体支撑柱(76)同轴心穿过所述风筒(75)，风筒(75)内壁和支撑柱(76)外壁之间形成导风通道(75.1)，所述壳体支撑柱(76)上端支撑连接所述雾化壳体(79)。

4.根据权利要求3所述的一种回转式医疗卫生喷雾器，其特征在于：还包括稀释液供给管(60)和药液供给管(63)，所述稀释液供给管(60)和药液供给管(63)上安装有第一手动球阀(61)和第二手动球阀(62)；所述稀释液供给管(60)和药液供给管(63)的进液端分别连接外部的稀释液供给装置和药液供给装置；所述稀释液供给管(60)的稀释液出液端(68)和药液供给管(63)的药液出液端(65)分别向下竖向穿过所述上腔(66)的上壁，且所述稀释液出液端(68)和药液出液端(65)分别与所述离心喷射单元(69)的稀释液接液端和药液接液端对应设置。

5.根据权利要求4所述的一种回转式医疗卫生喷雾器，其特征在于：所述离心喷射单元(69)包括稀释液回转壶(34)，所述稀释液回转壶(34)包括上下对称的上壶体(42)和下壶体(41)，所述稀释液回转壶(34)的上壶体(42)为细端朝下的锥形容器结构，所述稀释液回转壶(34)的下壶体(41)为细端朝上的锥形容器结构，所述上壶体(42)的细端与下壶体(41)的细端一体化导通连接成壶体腰部(43)，所述上壶体(42)顶端设置壶体稀释液补充入口(32)；所述稀释液供给管(60)的稀释液出液端(68)竖向伸入所述壶体稀释液补充入口(32)中；

所述稀释液回转壶(34)同轴心于所述旋转电机(30)上方，旋转电机(30)可驱动所述稀释液回转壶(34)沿轴线旋转；

还包括与所述稀释液回转壶(34)同轴心的立柱(40)，所述立柱(40)下端伸入所述下壶体(41)中，且所述立柱(40)下端固定连接所述稀释液回转壶(34)的壶底(41.1)；所述立柱(40)位于下壶体(41)靠近所述壶底(41.1)所在高度处横向贯穿设置有第一阀芯穿过孔(47)，所述下壶体(41)的壶壁(41.2)上设置有第二阀芯穿过孔(44.1)，第一阀芯穿过孔(47)与第二阀芯穿过孔(44.1)同轴心；还包括阀芯(44)，所述阀芯(44)为直径与所述第一阀芯穿过孔(47)和第二阀芯穿过孔(44.1)的直径相同的杆体结构，所述阀芯(44)的一端穿过第一阀芯穿过孔(47)，另一端穿过第二阀芯穿过孔(44.1)；所述阀芯(44)穿过第二阀芯穿过孔(44.1)的一端固定连接有直径大于阀芯(44)外径的离心球(35)；所述阀芯(44)穿过第一阀芯穿过孔(47)的一端设置成尖锥(56)；阀芯(44)上的尖锥(56)和立柱(40)之间还一体化垂直设置有弹簧挡板(51)，所述弹簧挡板(51)和立柱(40)之间设置阀芯回位弹簧(52)；

还包括甩液阀体(54)，所述甩液阀体(54)一体化连接于所述壶壁(41.2)上，且所述甩液阀体(54)内设置有阀体甩液通道(1)，所述阀体甩液通道(1)与所述阀芯(44)同轴心设置，且所述阀体甩液通道(1)的出液端(1.1)伸出壶壁(41.2)外侧，所述阀体甩液通道(1)的进液端(1.2)位于所述下壶体(41)中，且所述进液端(1.2)设置成与所述阀芯(44)上的尖锥(56)相配合的锥孔结构，所述阀芯(44)自由状态下，所述尖锥(56)堵塞于所述阀体甩液通道(1)的进液端(1.2)，所述稀释液回转壶(34)高速旋转时，离心球(35)带动阀芯(44)的尖锥(56)脱离阀体甩液通道(1)的进液端(1.2)；

所述稀释液回转壶(34)壶体侧壁竖向设置有涡流叶片(36)，若干所述涡流叶片(36)沿所述稀释液回转壶(34)轴线呈圆周阵列分布；所述涡流叶片(36)的内边(36.1)一体化焊接连接稀释液回转壶(34)外壁，所述涡流叶片(36)的外边(36.2)与所述稀释液回转壶(34)轴线平行；转动稀释液回转壶(34)使各涡流叶片(36)带动周边空气形成沿轴线转动的涡流。

6.根据权利要求5所述的一种回转式医疗卫生喷雾器，其特征在于：还包括储药瓶(33)，所述储药瓶(33)为柱形容器结构，所述储药瓶(33)同轴心于所述上壶体(42)上端，所述储药瓶(33)上端设置有注药口(31)，所述药液供给管(63)的药液出液端(65)穿过所述注药口(31)，并伸入所述储药瓶(33)中；

所述储药瓶(33)下端同轴心固定有立柱(40)，所述立柱(40)中同轴心设置有第一导液通道(39)，所述第一导液通道(39)上端导通连接所述储药瓶(33)的储药腔(38)，所述第一导液通道(39)下端竖向导通设置有第一阀孔(48)，所述第一阀孔(48)下端连通所述第一阀芯穿过孔(47)；

所述阀芯(44)内部同轴心设置有第二导液通道(50)，所述第二导液通道(50)上壁在靠近所述离心球(35)的一端竖向导通设置有第二阀孔(49)；所述阀芯(44)自由状态下第二阀孔(49)与所述第一阀孔(48)相互错开；所述稀释液回转壶(34)高速旋转时，所述第二阀孔(49)随阀芯位移至与所述第一阀孔(48)相互导通；

所述阀芯(44)的尖锥(56)端还一体化同轴心连接有外径小于所述阀体甩液通道(1)内径的注药管(4)，所述注药管(4)同轴心延伸至阀体甩液通道(1)的出液端(1.1)，所述注药管(4)内中部同轴心设置有分隔盘(4.1)，所述分隔盘(4.1)将所述注药管(4)内通道分隔成注药通道(14)和调节通道(9)；所述注药通道(14)靠近所述尖锥(56)的一端导通所述第二导液通道(50)，所述注药通道(14)靠近所述分隔盘(4.1)的一端管壁上设置有若干注药孔(8)，若干所述注药孔(8)沿所述注药通道(14)成圆周阵列均布；各所述注药孔(8)将所述注药通道(14)和所述阀体甩液通道(1)相互导通；

所述阀体甩液通道(1)靠近所述出液端(1.1)的甩液内壁(2)上呈螺旋带状一体化盘绕设置有导流带(5)，所述导流带(5)的螺旋内圈与所述注药管(4)外壁间隙滑动配合；所述导流带(5)的带面上沿轴线方向贯穿设置有若干雾化孔(3)，若干雾化孔(3)沿所述阀体甩液通道(1)轴线成圆周阵列分布。

7.根据权利要求6所述的一种回转式医疗卫生喷雾器，其特征在于：所述调节通道(9)的内壁为螺纹壁，所述调节通道(9)中同轴心设置有进给螺塞(13)，所述进给螺塞(13)的螺纹外壁与调节通道(9)的螺纹内壁螺纹配合，所述进给螺塞(13)靠近出液端一侧设置有一字拧动槽(13.1)；

所述注药通道(14)靠近所述分隔盘(4.1)的一端同轴心活动设置有调节活塞(10)，还包括与所述注药通道(14)同轴心设置的活塞推杆(6)，所述活塞推杆(6)活动穿过所述分隔盘(4.1)上的推杆穿过孔，且所述活塞推杆(6)两端分别固定连接所述调节活塞(10)和进给螺塞(13)；进给螺塞(13)和分隔盘(4.1)之间还成压缩状设置有防松弹簧(11)；转动所述进给螺塞(13)可带动调节活塞(10)同步位移。

8.根据权利要求7所述的一种回转式医疗卫生喷雾器，其特征在于：所述弹簧挡板(51)靠近所述立柱(40)的一侧垂直固定设置有行程限位柱(46)，所述行程限位柱(46)的末端与所述立柱(40)之间形成阀芯行程间隙(46.1)，当所述阀芯行程间隙(46.1)为零时，所述第二阀孔(49)与所述第一阀孔(48)刚好相互导通；所述弹簧挡板(51)下端面与壶底(41.1)上表面限位滑动接触。

9.一种如权利要求8所述的回转式医疗卫生喷雾器的使用方法，其特征在于：

启动鼓风机，使外界气流连续通过导风通道(75.1)向上吹入雾化壳体(79)的内腔(78)中，然后随着雾化壳体(79)的内腔(78)中气压的累积，其雾化壳体(79)的内腔(78)的气体透过各喷雾孔(80)向外界喷出；

与此同时，启动旋转电机(30)，使稀释液回转壶(34)高速旋转，使离心球(35)克服阀芯回位弹簧(52)的回弹力而做离心运动，离心运动的离心球(35)进而带动阀芯(44)同步运动，直至行程限位柱(46)的末端与所述立柱(40)之间的阀芯行程间隙(46.1)为零，此时阀芯(44)的尖锥(56)脱离阀体甩液通道(1)的进液端(1.2)，下壶体(41)中高速旋转的液在离心力作用下连续导入阀体甩液通道(1)的进液端(1.2)，进而沿阀体甩液通道(1)的离心方向运行，阀体甩液通道(1)中的液随着离心距离逐渐变大，而转速不变，因此所受离心力逐渐变强，进而使阀体甩液通道(1)中形成做离心运动的高流速液，且高流速液使各注药孔(8)处形成负压；与此同时，稀释液回转壶(34)高速旋转时，第二阀孔(49)随阀芯位移至与所述第一阀孔(48)相互导通；进而储药瓶(33)中的药液依次经第一导液通道(39)、第一阀孔(48)、第二阀孔(49)和第二导液通道(50)流入至注药通道(14)中，此时注药通道(14)的药液受到高速旋转的离心力的同时还受到各注药孔(8)处形成负压的影响，此时注药通道(14)中的药液透过各注药孔(8)与阀体甩液通道(1)中的液均匀汇合，其药液被高流速的液迅速稀释；其中各注药孔(8)的药液导出速度受到第一阀孔(48)和第二阀孔(49)的小孔径制约，因此药液流出流量远小于阀体甩液通道(1)液的流量；汇合后的混合液迅速离心动至阀体甩液通道(1)中的导流带(5)处，进而混合液在导流带(5)作用下形成强烈扰动的螺旋流体，该过程中药液和液进一步充分均匀混合，混合液在导流带(5)上的雾化孔(3)作用下被反复击打散开成雾状液珠，最终从喇叭状喷液口(37)喷出；

与此同时，高速转动稀释液回转壶(34)使各涡流叶片(36)带动雾化壳体(79)的内腔(78)形成沿轴线旋转高速涡流，使从喇叭状喷液口(37)喷出的药雾均匀充满在雾化壳体(79)的内腔(78)中，由于受到鼓风机的影响，雾化壳体(79)的内腔(78)的药雾随空气透过各喷雾孔(80)向外界均匀喷出。
