专利号: 2018100948727
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2023-10-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

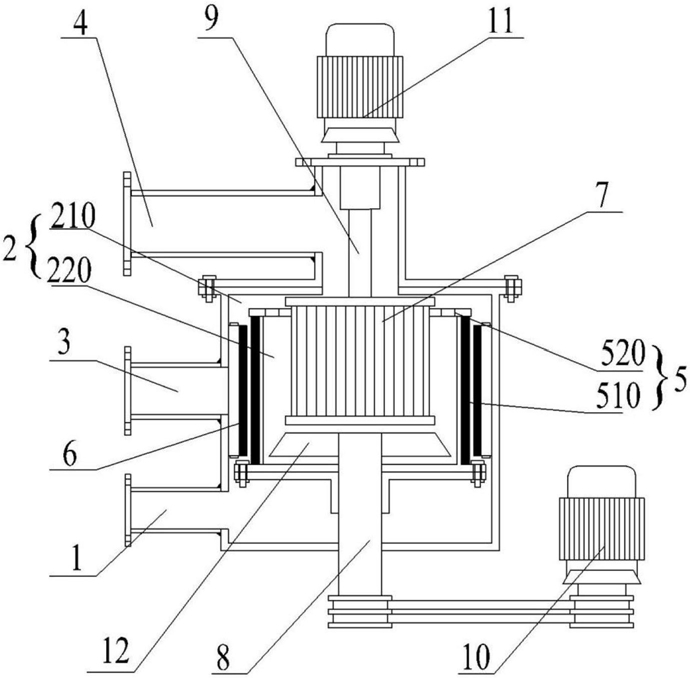

1.一种用于粉碎谷物的精密切割旋风粉碎装置,其特征在于,所述用于粉碎谷物的精密切割旋风粉碎装置包括相互连通的进气室(1)和粉碎分离室(2),所述粉碎分离室(2)上设有进料口(3)和出料口(4),所述出料口(4)位于进料口(3)的上方,粉碎分离室(2)中安装有粉碎装置和分级装置;所述粉碎装置包括粉碎转子(5)和粉碎定子(6),所述粉碎转子(5)转动安装在第一驱动轴(8)上,粉碎定子(6)安装在粉碎分离室(2)的内壁上,所述分级装置包括分级轮(7),所述分级轮(7)转动安装在第二驱动轴(9)上;

所述粉碎分离室(2)包括分别与进气室(1)连通的粉碎室(210)和分级室(220),所述粉碎室(210)包围在分级室(220)的外周;所述粉碎装置位于粉碎室(210)中,分级装置位于分级室(220)中;所述进气室(1)位于粉碎室(210)和分级室(220)的下方;

所述粉碎转子(5)包括:第一粉碎滚筒(510)和设置在第一粉碎滚筒(510)上端的固定板(520);所述第一粉碎滚筒(510)的外壁上间隔设有若干动刀片(511),相邻动刀片(511)之间布设有若干第一流通孔(512);所述固定板(520)上布设有若干第二流通孔(521)。

2.如权利要求1所述用于粉碎谷物的精密切割旋风粉碎装置,其特征在于,所述粉碎定子(6)包括第二粉碎滚筒(610),所述第二粉碎滚筒(610)上间隔设有若干定刀片(611)。

3.如权利要求2所述用于粉碎谷物的精密切割旋风粉碎装置,其特征在于,所述第二粉碎滚筒(610)的两端分别设有第一安装环和第二安装环,所述第一安装环和第二安装环上对应开设有槽孔,定刀片(611)两端对应插入第一安装环的槽孔和第二安装环上的槽孔中。

4.如权利要求3所述用于粉碎谷物的精密切割旋风粉碎装置,其特征在于,沿槽孔凹陷方向的槽孔边沿上设有刻度。

5.如权利要求1所述用于粉碎谷物的精密切割旋风粉碎装置,其特征在于,所述分级室(220)中还设有涡流平台(12),所述涡流平台(12)安装在第一驱动轴(8)上。
