专利号: 201810095415X
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

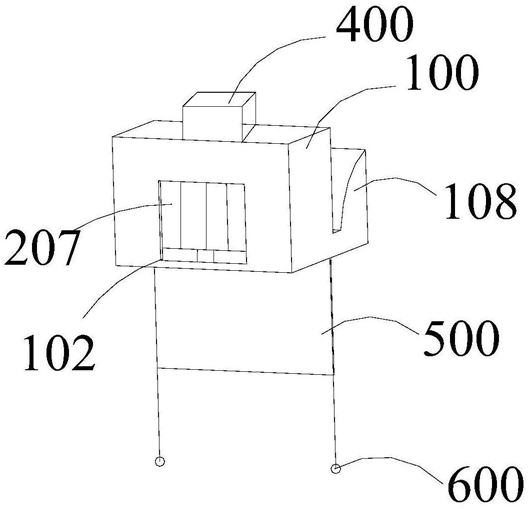

1.一种浮式防波堤,其特征在于,包括:若干个相连的浮箱和设于所述浮箱上的能量转化机构;

所述浮箱包括一中空的收容腔体,该收容腔体的迎浪侧设有一开口,以及所述收容腔体对应所述开口的另一侧端设有透空的消浪组件;

能量转化机构,设于所述收容腔体中,且包括适于随波浪旋转的旋转组件和与所述旋转组件相连的能量转化组件。

2.根据权利要求1所述的浮式防波堤,其特征在于,所述旋转组件包括设于所述收容腔体中的对称设置的一组枢接架、设于一组所述枢接架之间的旋转轴,以及沿着所述旋转轴的长度方向均匀设置在旋转轴上的若干旋转叶。

3.根据权利要求2所述的浮式防波堤,其特征在于,若干个相连的浮箱中部分的浮箱的一组所述枢接架相对于所述收容腔体的底部纵向设于收容腔体中;

所述能量转化组件包括分别设于一组枢接架的顶部和底部的变速齿轮组和发电部。

4.根据权利要求3所述的浮式防波堤,其特征在于,若干个相连的浮箱中部分的浮箱的一组所述枢接架相对于所述收容腔体的底部横向设于所述收容腔体中;所述能量转化组件包括分别设于一组枢接架的前侧和后侧的变速齿轮组和发电部。

5.根据权利要求4所述的浮式防波堤,其特征在于,所述变速齿轮组包括设于所述旋转轴上的第一变速齿轮、与所述第一变速齿轮啮合传动的第二变速齿轮、通过传动轴与所述第二变速齿轮相连的第三变速齿轮、与所述第三变速齿轮啮合传动的第四变速齿轮,以及与所述第四变速齿轮啮合的第五变速齿轮;其中所述第五变速齿轮与所述发电部相连。

6.根据权利要求5所述的浮式防波堤,其特征在于,所述第二变速齿轮、第三变速齿轮、第四变速齿轮和第五变速齿轮的齿数均相同;以及所述第一变速齿轮的齿数为第二变速齿轮、第三变速齿轮、第四变速齿轮和第五变速齿轮的齿数的三倍。

7.根据权利要求5或6任一项所述的浮式防波堤,其特征在于,还包括设于浮箱顶部的与所述发电部相连的电力输出装置。

8.根据权利要求1所述的浮式防波堤,其特征在于,若干个所述相连的浮箱的适于形成“工”形结构;

所述“工”形结构包括相对设置的一组横向部和设于一组所述横向部之间的纵向部;

所述横向部包括若干个水平相连的浮箱;所述纵向部包括呈正交分布的若干个浮箱;

以及

所述横向部和纵向部的浮箱的开口均正对迎浪侧设置。

9.根据权利要求1或8任一项所述的浮式防波堤,其特征在于,所述浮箱通过锚链与海底的锚块相连;

所述浮箱的底部刚性连接有若干排网衣;所述网衣相对于所述浮箱垂直设置;

所述网衣上均匀排布有若干网孔;

所述网衣的底部设有沉子。

10.根据权利要求1所述的浮式防波堤,其特征在于,所述消浪组件包括若干块平行设置的消浪板;

所述消浪板上均匀设有若干透空的消浪孔;

所述浮箱还一体设有正对所述消浪板的弧形结构的防波板;

所述防波板的弧形面正对所述消浪板。
