专利号: 2018100974647
申请人: 重庆婉婷科技发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

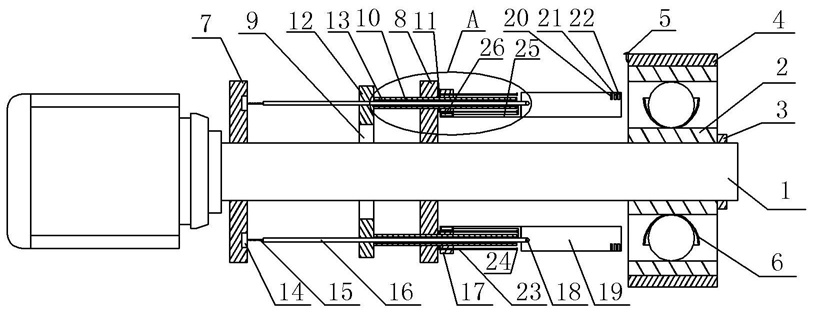

1.配件清洗装置,其特征在于:包括机架、紧固环、伺服电机、控制器和若干喷洗机构;

所述紧固环和伺服电机固定在机架上,伺服电机的输出轴上固定有支撑杆,所述支撑杆上固定连接有第一支撑块和第二支撑块,所述第一支撑块和第二支撑块之间的支撑杆上同轴连接有第一齿轮;每个喷洗机构包括丝杠副和喷洗单元;所述丝杠副包括丝杆和螺母座,丝杆转动设置于所述第二支撑块上,丝杆靠近第一支撑块一端同轴固定连接有第二齿轮,第二齿轮与所述第一齿轮啮合;所述丝杆沿轴向设有通孔,通孔贯穿所述第二齿轮;

所述喷洗单元包括推动块、弹簧、调节杆、压力感应器、相对设置的两个夹持块以及连接两个夹持块的连接杆;所述压力感应器设置于第一支撑块上,所述调节杆滑动设置于通孔内,调节杆一端与连接杆中部固定连接,调节杆另一端与弹簧一端固定连接,弹簧自由端固定连接于压力感应器上;两个夹持块上均设有喷头、喷油嘴和烘干口;所述推动块与螺母座固定连接,所述第二支撑块上设有对推动块进行限位的限位杆;所述推动块上固定有呈“L”形的推动杆,推动杆自由端与调节杆一端固定连接;所述推动块内设有盛水腔和盛油腔,盛水腔内安装有连通喷头的水泵,盛油腔内安装有连通喷油嘴的油泵,推动块上还固定有连通烘干口的烘干机;所述压力感应器通过控制器分别与伺服电机、水泵、油泵以及烘干机串联;

伺服电机输出轴正向转动,从而带动第一支撑块、第一齿轮和第二支撑块正向转动;丝杆和第二齿轮随第二支撑块正向公转,同时第二齿轮在第一齿轮的作用下反向自转,从而带动丝杆反向转动;伺服电机反向转动带动第一支撑块、第一齿轮和第二支撑块反向转动,丝杆和第二齿轮随第二支撑块反向公转,同时第二齿轮在第一齿轮的作用下正向自转,从而带动丝杆正向转动。

2.根据权利要求1所述的配件清洗装置,其特征在于:所述紧固环上设有定位针。

3.根据权利要求2所述的配件清洗装置,其特征在于:所述支撑杆上可拆卸连接有用于对轴承进行限位的抱箍。

4.根据权利要求3所述的配件清洗装置,其特征在于:所述限位杆的自由端设有挡块。

5.根据权利要求4所述的配件清洗装置,其特征在于:所述支撑杆上固定有海绵层。
