专利号: 201810097620X
申请人: 山东琦泉能源科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 干燥
更新日期:2023-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

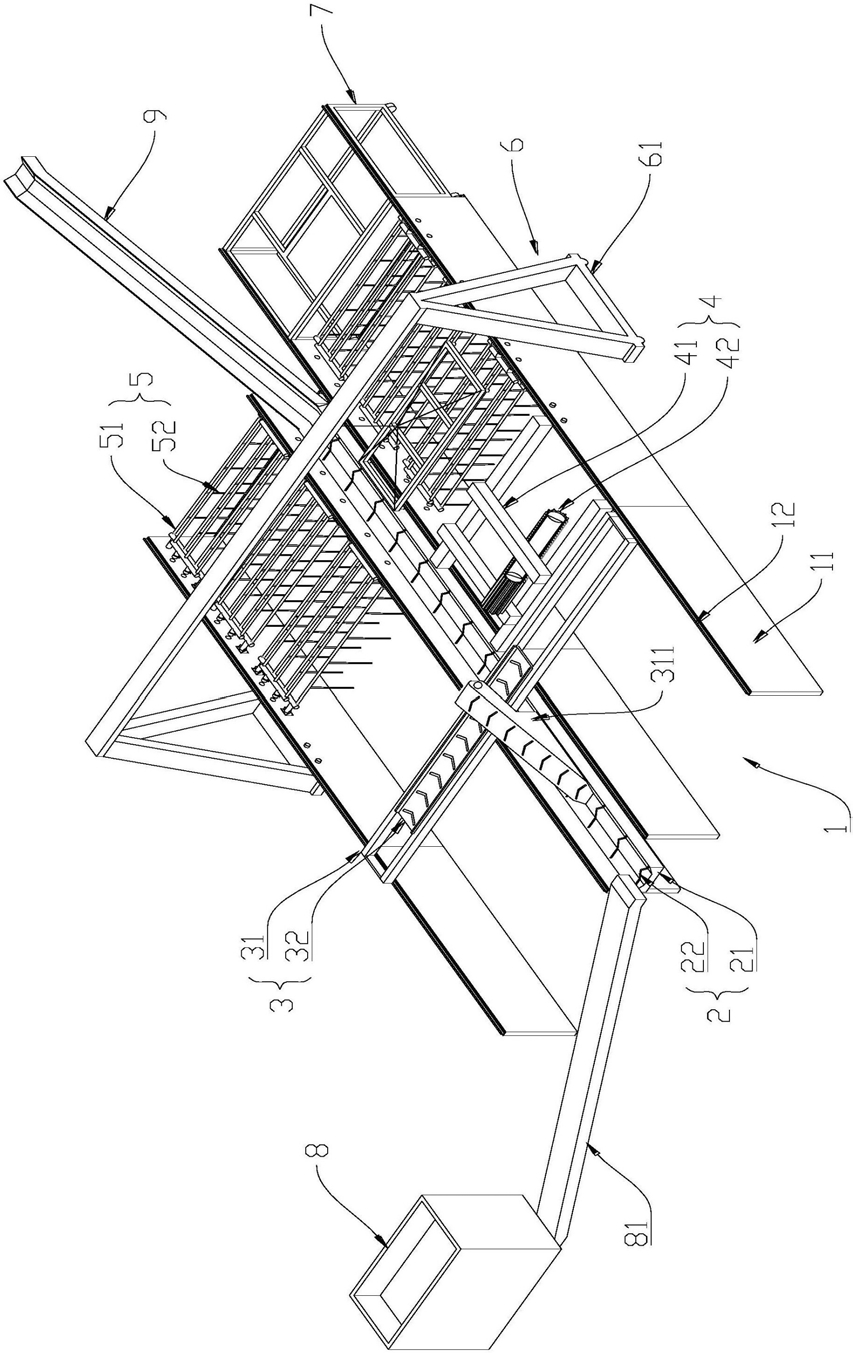

1.一种物料干燥系统,其特征在于,包括料槽(1)、第一物料运送部(2)、第二物料运送部(3)、翻抛机(4)以及通风干燥部(5);

所述第一物料运送部(2)沿着所述料槽(1)的长度方向设置并用以向所述第二物料运送部(3)上投放物料以及将所述物料运出;

所述第二物料运送部(3)沿着所述料槽(1)的宽度方向设置,且所述第二物料运送部(3)设置在所述第一物料运送部(2)的上方;

所述翻抛机(4)设置在所述第二物料运送部(3)的一侧并将置于所述料槽(1)内的物料运送至所述第二物料运送部(3);

所述通风干燥部(5)设置在所述料槽(1)的上方,并且具有多个悬垂的通风管(52),多个所述通风管(52)可置于所述物料中或从所述物料中抽离。

2.根据权利要求1所述的物料干燥系统,其特征在于,所述料槽(1)为多个,所述第一物料运送部(2)设置在至少一组相邻两个所述料槽(1)之间。

3.根据权利要求2所述的物料干燥系统,其特征在于,每个料槽(1)包括沿所述料槽(1)的长度方向相对设置的两个侧壁(11),沿所述侧壁(11)的长度方向在所述侧壁(11)的顶端设置有导轨(12)。

4.根据权利要求3所述的物料干燥系统,其特征在于,所述第二物料运送部(3)横跨多个所述料槽(1),且所述第二物料运送部(3)可沿着所述导轨(12)的长度方向移动,和/或所述翻抛机(4)可沿着所述导轨(12)的长度方向移动。

5.根据权利要求3所述的物料干燥系统,其特征在于,所述第二物料运送部(3)包括第二支架(31)和第二皮带(32),所述第二支架(31)的两端可移动地架设在所述导轨(12)上,所述第二皮带(32)可移动地设置在所述第二支架(31)上;所述第二皮带(32)为可逆皮带。

6.根据权利要求5所述的物料干燥系统,其特征在于,所述翻抛机(4)包括翻抛支架(41)和翻抛件(42),所述翻抛支架(41)可拆卸地连接在所述第二支架(31)上,所述翻抛件(42)的一端可转动地连接在所述翻抛支架(41)上。

7.根据权利要求6所述的物料干燥系统,其特征在于,所述第一物料运送部(2)包括第一支架(21)和第一皮带(22),所述第一支架(21)沿所述料槽(1)的长度方向设置并用以支撑所述第一皮带(22),所述第二支架(31)上还连接有换向支架(311),所述第一皮带(22)穿过所述换向支架(311)完成翻折换向并投放所述物料至所述第二皮带(32);

出料时,所述翻抛件(42)将所述料槽(1)内的所述物料翻抛至所述第二皮带(32)上,所述第二皮带(32)将所述物料投放至经过所述换向支架(311)翻折换向后的所述第一皮带(22)上。

8.根据权利要求3所述的物料干燥系统,其特征在于,所述物料干燥系统还包括移行车(7),所述移行车(7)设置在所述导轨(12)的末端,并用以将所述翻抛机(4)从一个所述料槽(1)运送至另一个所述料槽(1)。

9.根据权利要求1所述的物料干燥系统,其特征在于,所述通风干燥部(5)还包括主风管(51),所述通风干燥部(5)的进风口处还连通有风动力装置(10);所述通风管(52)的第一端与所述主风管(51)连通,所述通风管(52)的管壁上开设有多个通风孔。

10.根据权利要求1所述的物料干燥系统,其特征在于,所述物料干燥系统还包括吊装机构(6),所述吊装机构(6)用以吊装所述通风干燥部(5)。

11.根据权利要求9所述的物料干燥系统,其特征在于,所述主风管(51)为多个,每个所述主风管(51)上连通有多个通风管(52);多个所述主风管(51)相互间隔地设置,每个所述通风管(52)与所述主风管(51)垂直地连通。

12.根据权利要求9所述的物料干燥系统,其特征在于,所述通风干燥部(5)为两组,每组所述通风干燥部(5)包括多个所述主风管(51)和多个所述通风管(52);两组所述通风干燥部(5)在竖直方向上相互错开,且两组所述通风干燥部(5)中的多个所述主风管(51)在同一水平面内的投影不重合;两组所述通风干燥部(5)中的多个所述通风管(52)在同一竖直面内的投影不重合。

13.一种用于如权利要求1-12中任一项所述的物料干燥系统的物料干燥方法,其特征在于,所述方法包括如下步骤:将所述通风管(52)置于所述料槽(1)内,并且通过所述第一物料运送部(2)将所述物料运送至所述第二物料运送部(3)上;

通过所述第二物料运送部(3)将所述物料铺设至所述料槽(1)内,使所述通风管(52)的至少部分长度置于所述物料中,以通过所述通风管(52)对所述物料进行干燥;

通过所述翻抛机(4)将经过干燥的所述物料运送至所述第二物料运送部(3),并通过所述第二物料运送部(3)将经过干燥的所述物料运送至所述第一物料运送部(2);

通过所述第一物料运送部(2)将经过干燥的所述物料运出。

14.根据权利要求13所述的物料干燥方法,其特征在于,所述物料干燥系统还包括吊装机构(6),所述将所述通风管(52)置于所述料槽(1)内,包括:通过所述吊装机构(6)吊装所述通风管(52),使所述通风管(52)置于所述料槽(1)内。

15.根据权利要求13所述的物料干燥方法,其特征在于,所述翻抛机(4)包括翻抛件(42),所述第一物料运送部(2)包括第一皮带(22),所述第二物料运送部(3)包括第二支架(31)和第二皮带(32),所述第二支架(31)上还连接有换向支架(311),所述第一皮带(22)穿过所述换向支架(311)处完成翻折换向并投放所述物料至所述第二皮带(32);出料时,所述翻抛件(42)将所述料槽(1)内的所述物料翻抛至所述第二皮带(32)上,所述第二皮带(32)将所述物料投放至经过所述换向支架(311)翻折换向后的所述第一皮带(22)上,所述通过所述第一物料运送部(2)将所述物料运送至所述第二物料运送部(3)上,包括:通过所述第一皮带(22)将所述物料在所述换向支架(311)处投放至所述第二皮带(32)上;

所述通过所述第二物料运送部(3)将经过干燥的所述物料运送至所述第一物料运送部(2),包括:通过所述第二皮带(32)将经过干燥的所述物料运送至经过所述换向支架(311)翻折换向后的所述第一皮带(22)上;

所述通过所述第一物料运送部(2)将经过干燥的所述物料运出,包括:

通过经过所述换向支架(311)翻折换向后的所述第一皮带(22)将经过干燥的所述物料运出。
