专利号: 201810099201X
申请人: 重庆博友实业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

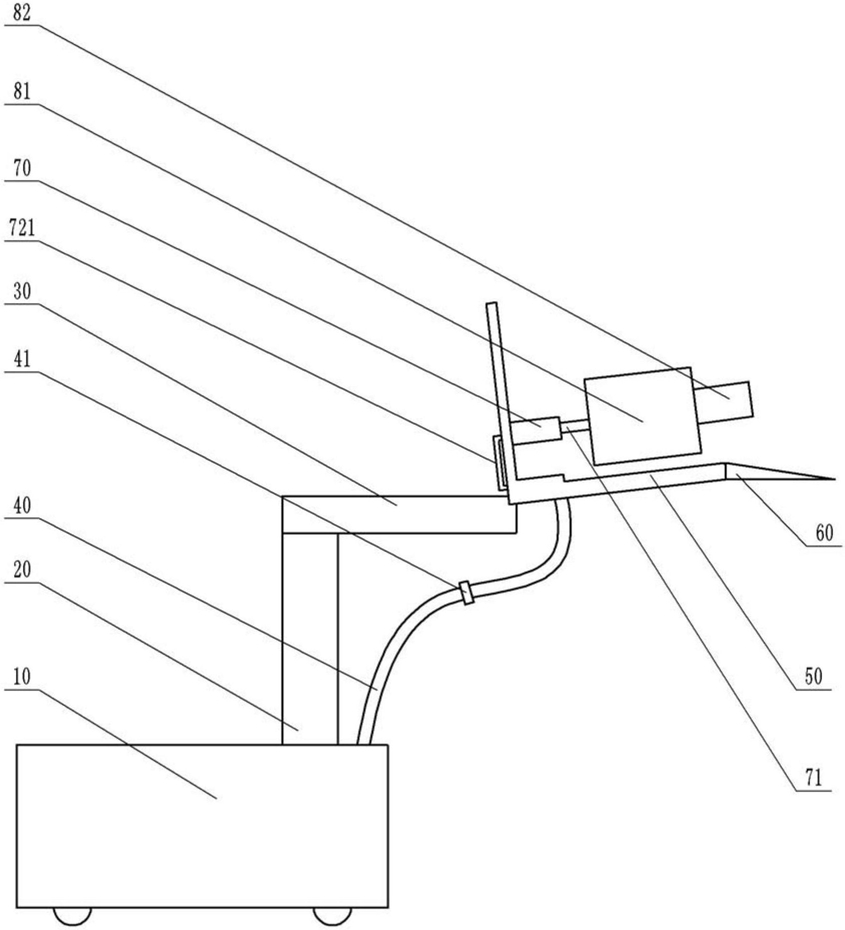

1.货物卸载装置,其特征在于:包括车体、夹持单元、固定在车体上的抬升单元、由抬升单元驱动上升的伸缩单元和安装在车体上的充气单元;夹持单元包括环形筒和截面为L形的放置台,放置台由伸缩单元驱动往复移动;放置台朝向伸缩单元的一侧倾斜设置,放置台远离伸缩单元的一侧铰接有截面为三角形的推块,推块的底面水平放置;放置台的下部内开有空腔,空腔内滑动连接有活塞,空腔与活塞之间连接有拉簧,活塞上还固定有能够伸出放置台并对推块施加推力的推杆;放置台远离推块的一侧设有左右侧壁均开有通孔的套筒,套筒上开有与空腔连通的排气孔,排气孔靠近推杆的一侧且位于套筒长度的极限位置,套筒内滑动连接有能将排气孔堵塞的塞子;环形筒固定在放置台远离推块的一侧,环形筒靠近放置台的一侧侧壁上开有单向进气阀和单向排气阀;环形筒内滑动连接有柱塞,柱塞与放置台之间连接有弹簧;柱塞的一侧固定有朝向推块的推柱,柱塞的另一侧固定有连接杆,连接杆穿过放置台的侧壁,连接杆的另一端穿过套筒并固定在塞子上;充气单元的排出端处连接有气管,气管的排出口与空腔远离推杆一侧的部分连通,气管上设有单向阀。

2.根据权利要求1所述的货物卸载装置,其特征在于:推柱上固定有用于支撑货物的支撑板。

3.根据权利要求2所述的货物卸载装置,其特征在于:支撑板的两侧均固定有伸出板,两块伸出板之间的距离允许货物通过;伸出板上铰接有V形的夹持板,夹持板包括内板和外板,内板位于两块伸出板之间,外板位于伸出板外;内板与伸出板之间连接有支撑弹簧,在支撑弹簧的作用下,外板与伸出板能够保持平行,两块夹持板上的内板形成从右到左开口逐渐变小的八字形。

4.根据权利要求1所述的货物卸载装置,其特征在于:放置台内设有限位槽,推杆上设有与限位槽卡合的凸起。

5.根据权利要求1所述的货物卸载装置,其特征在于:充气单元为空气压缩机。

6.根据权利要求1所述的货物卸载装置,其特征在于:抬升单元为第一液压缸,伸缩单元为第二液压缸,第二液压缸固定在第一液压缸的活塞杆上。
