1.一种镍钴硫化物@双金属氢氧化镍铁核壳异质结构纳米管阵列材料的制备方法，其特征在于，包括以下步骤：S1：清洗泡沫镍；

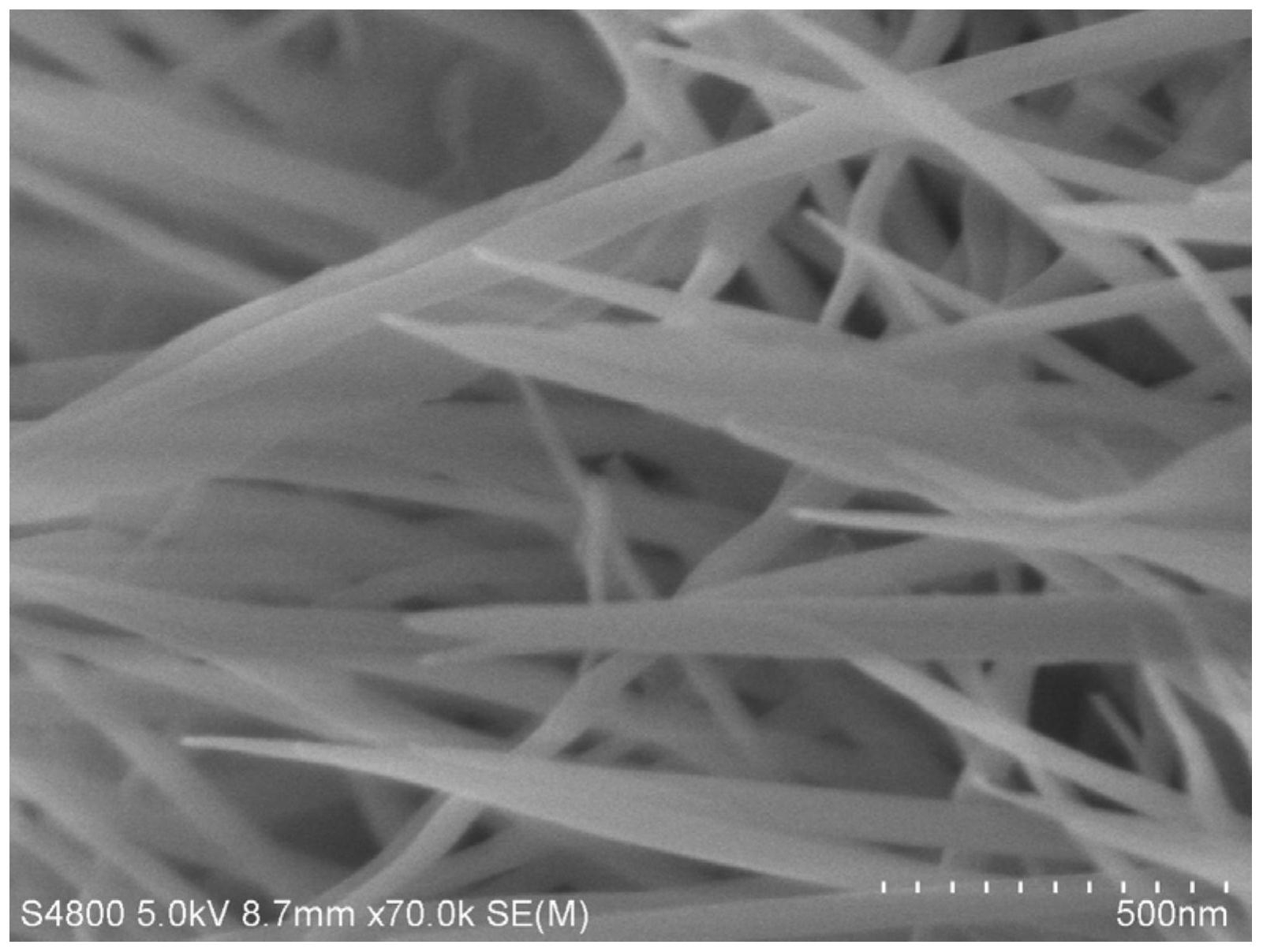

S2：将镍盐、钴盐和尿素溶解于二次蒸馏水中并倒入反应釜，加入泡沫镍，于120℃水热反应6h，取出反应釜自然冷却至室温，产物经清洗干燥得到负载在泡沫镍上的钴酸镍前驱体；

S3：将钴酸镍前驱体浸泡入硫离子水溶液，于160℃水热反应6小时，冷却后，产物经清洗干燥即可得到负载在泡沫镍上的镍钴硫化物纳米管阵列材料；

S4：将铁盐和钠盐溶解于二次蒸馏水中，并在100℃反应5～10min得到反应液；然后将步骤S3制备得到的负载在泡沫镍上的镍钴硫化物纳米管阵列材料浸泡在反应液中，并在

100℃反应5～15s；取出后洗涤、干燥，即可得到所述镍钴硫化物@双金属氢氧化镍铁核壳异质结构纳米管阵列材料。

2.根据权利要求1所述的制备方法，其特征在于，所述镍盐、钴盐和尿素的摩尔比为1:

2:15。

3.根据权利要求1所述的制备方法，其特征在于，所用镍盐浓度≥0.001mol L-1，钴盐的浓度≥0.002mol L-1，尿素的浓度≥0.015mol L-1，二次蒸馏水的体积≥40mL。

4.根据权利要求1或3所述的制备方法，其特征在于，所述镍盐浓度为0.025mol L-1。

5.根据权利要求1所述的制备方法，其特征在于，所述硫离子浓度为0.03～0.05mol L-1。

6.根据权利要求1所述的制备方法，其特征在于，所述镍盐为六水合硝酸镍，所述钴盐为六水合硝酸钴，所述硫离子为九水合硫化钠。

7.根据权利要求1所述的制备方法，其特征在于，所述铁盐和钠盐的摩尔比为(3～9)：

20；所述铁盐的浓度为0.0075～0.0225M。

8.根据权利要求1所述的制备方法，其特征在于，所述铁盐为六水合氯化铁；所述钠盐为硝酸钠。

9.一种镍钴硫化物@双金属氢氧化镍铁核壳异质结构纳米管阵列材料，其特征在于，按照权利要求1-8任意一项所述的制备方法制备得到，以镍钴硫化物纳米管为骨架，在其外部包覆双金属氢氧化镍铁纳米薄膜材料而形成。

10.根据权利要求9所述的镍钴硫化物@双金属氢氧化镍铁核壳异质结构纳米管阵列材料在电解水方面的应用。
