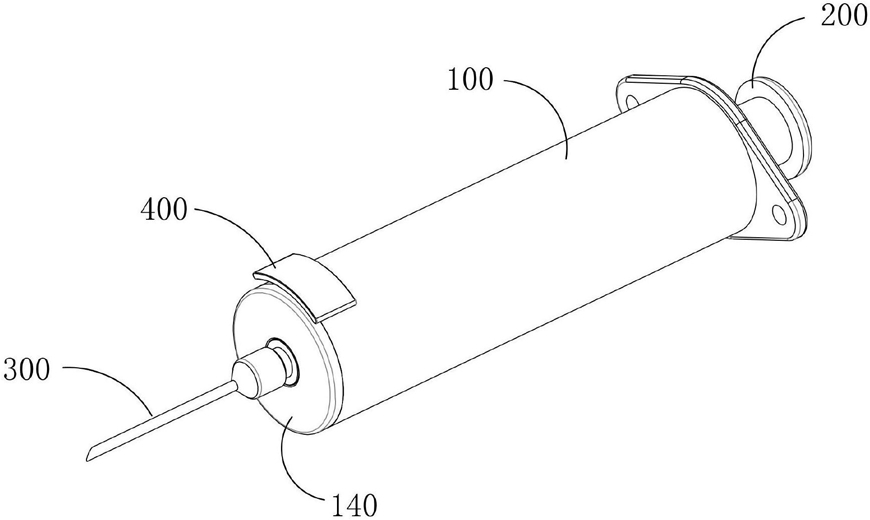

1.注射器注射头的伸缩控制方法，其步骤在于：

S1：移动推动构件并使注射筒内的容液内腔的气压增大，注射筒为一端开口、另一端封闭的柱状筒体结构并且注射筒的内腔中设置有注射头，所述的注射头的运动状态可分为伸出状态、收缩状态，注射头包括针头、密封件、位于针头与密封件之间的连接件，并且三者同轴布置并为一体结构，所述的推动构件设置于注射筒的开口端，所述的推动构件、密封件、注射筒内腔之间的区域为容液内腔，所述的注射筒的封闭端设置有安装槽，安装槽的槽底设置有与注射筒同轴布置并且与注射筒内腔接通的通孔一，安装槽内还设置有锁紧机构，所述的锁紧机构包括锁紧构件、触发构件，触发构件的运动状态分为触发状态、未触发状态，注射筒的封闭端还设置有封闭盖，封闭盖与注射筒的封闭端之间设置有连接件并通过连接件进行可拆卸式连接，连接件为设置于封闭盖朝向注射筒的端面上的连接柱、设置于注射筒的封闭端并且与连接柱相匹配的连接孔，封闭盖上还设置有与通孔一同轴布置的通孔二；容液内腔的气压增大并使外界气压小于容液内腔的气压，注射头在压强差作用下做远离注射筒开口端的运动，直至注射头的针头穿过通孔一、通孔二并位于注射筒外部，并且注射头的连接件位于安装槽内，此运动过程中，注射头的密封件与触发构件接触并使触发构件处于触发状态，同时锁紧构件对连接件进行锁紧固定，进而使注射头被固定，注射头处于伸出状态；

S2：所述的密封件内设置有用于控制流体由针头向容液内腔单向流动或控制流体由容液内腔向针头单向流动的单向控制机构，移动推动构件并使注射筒内的容液内腔的气压减小，流体在压强作用下通过注射头进入容液内腔中，当容液内腔中的流体满足需求时，停止移动推动构件，流体停止进入容液内腔，同时，由于密封件内设置有单向控制机构，使得容液内腔中的流体不会发生回流现象；

S3：移动推动构件并使注射筒内的容液内腔的气压增大，容液内腔中的流体在压强作用下通过注射头向外注射，当向外注射量满足所需要求时，停止移动推动构件，此时，由于密封件内设置有单向控制机构，使得容液内腔中的流体不再向外注射；

S4：按压锁紧构件使其撤销对连接件的锁紧，同时移动推动构件并使注射筒内的容液内腔的气压减小，并最终使外界气压大于容液内腔气压，注射头在压强差作用下做靠近注射筒开口端的运动，直至注射头的针头穿过通孔一、通孔二并位于注射筒的内腔中，此时注射头处于收缩状态。

2.根据权利要求1所述的注射器注射头的伸缩控制方法，其特征在于，所述的针头的一端为注射端、另一端为连接端，所述的连接件包括固定块，固定块为一端开口、另一端封闭的柱状筒体结构，固定块的外圆面设置有呈环状结构并且与固定块同轴布置的限位槽，固定块封闭端设置有与固定块内腔接通的连接嘴，所述的针头的连接端与连接嘴连接接通，所述的密封件包括密封塞b，密封塞b为一端开口、另一端封闭的柱状筒体结构，密封塞b设置于注射筒的内腔中并且两者构成密封式滑动配合，密封塞b的开口端与固定块的开口端固定连接并且两者的内腔相互接通。

3.根据权利要求1所述的注射器注射头的伸缩控制方法，其特征在于，所述的安装槽的槽底还设置有位于通孔一上方并且与注射筒内腔接通的触发孔，触发孔分为两部分并且分别为呈矩形结构的水平触发孔、设置于水平触发孔中心位置并且呈圆形结构的竖直触发孔；

所述的封闭盖上还设置有上固定凸起、下固定凸起，封闭盖通过连接柱与连接孔配合安装于注射筒的封闭端时，所述的通孔二与注射筒封闭端的通孔一同轴布置，所述的上固定凸起位于安装槽内并且上固定凸起位于触发孔上方，上固定凸起与安装槽槽底呈间隔分布并且两者之间的间隔区域构成引导孔，引导孔的引导方向平行于下固定凸起与上固定凸起之间的距离方向，所述的下固定凸起位于安装槽内并且下固定凸起位于通孔一下方，下固定凸起与安装槽的槽底接触。

4.根据权利要求1所述的注射器注射头的伸缩控制方法，其特征在于，上述的锁紧构件包括呈矩形板体结构的锁紧板、锁紧弹簧，锁紧板的一端设置于安装槽内、另一端穿过引导孔并位于注射筒外部，锁紧板可沿引导孔的引导方向做靠近或远离下固定凸起的运动，锁紧弹簧的一端与下固定凸起连接、另一端与锁紧板连接，锁紧弹簧的弹力使锁紧板沿引导孔的引导方向做远离下固定凸起的运动；

所述的锁紧板上设置有通孔三、锁紧孔，锁紧孔包括两部分并且分别为呈矩形结构的水平锁紧孔、呈矩形结构的竖直锁紧孔，并且水平锁紧孔与竖直锁紧孔构成十字形结构，所述的竖直锁紧孔又可分为两部分并且分别为位于水平锁紧孔上方的上锁紧孔、位于水平锁紧孔下方的下锁紧孔，上锁紧孔、水平锁紧孔的接触面长度小于下锁紧孔、水平锁紧孔的接触面长度，触发构件处于未触发状态时，通孔三与通孔二同轴布置，并且水平锁紧孔上的朝向水平触发孔的孔口与水平触发孔上的朝向水平锁紧孔的孔口重合，注射头处于伸出状态的同时触发构件处于触发状态，此时连接件的限位槽位于通孔三内，锁紧板运动并带动通孔三做远离下固定凸起的运动，并最终使通孔三的孔壁位于限位槽内，限位槽与通孔三的孔壁配合使注射头被锁紧固定。

5.根据权利要求1所述的注射器注射头的伸缩控制方法，其特征在于，上述的触发构件设置于触发孔内，触发构件包括U形卡扣、触发弹簧，所述的U形卡扣包括中间连接段、支撑段一、支撑段二，支撑段一与支撑段二分别设置于中间连接段的一端且垂直于中间连接段、并且三者构成U形结构，所述的支撑段一、支撑段二的自由端均设置有呈分离状态并且朝U形卡扣外侧延伸的卡块，所述的中间连接段位于注射筒的内腔中，所述的支撑段一、支撑段二位于水平触发孔中且支撑段一、支撑段二分别位于竖直触发孔的一侧、并且支撑段一、支撑段二与水平触发孔的孔壁接触，使得支撑段一、支撑段二只能沿水平触发孔的孔深方向运动，所述的支撑段一、支撑段二之间的距离大于上锁紧孔、水平锁紧孔的接触面长度，支撑段一、支撑段二之间的距离小于下锁紧孔、水平锁紧孔的接触面长度，所述的卡块位于水平锁紧孔内，所述的触发弹簧设置于支撑段一与支撑段二之间，所述的封闭盖上设置有容置孔，触发弹簧的一端与中间连接段连接、另一端依次穿过竖直触发孔、上锁紧孔与下锁紧孔之间的区域并与容置孔的孔底连接，触发弹簧的弹力使中间连接段做远离触发孔的运动。

6.根据权利要求2所述的注射器注射头的伸缩控制方法，其特征在于，上述的密封塞b的内腔中设置有内置台阶，并且内置台阶的中心处为通水孔，所述的内置台阶将密封塞b的内腔分为两部分并且分别为靠近密封塞b开口端的内腔一、靠近密封塞b封闭端的内腔二，所述的单向控制机构设置于密封塞b的内腔中；

所述的单向控制机构包括密封圈、复位弹簧a、复位弹簧b、位于密封塞b内腔中并且与密封塞b同轴布置的固定轴，所述的密封塞b的封闭端设置有透水孔，所述的固定轴的一端位于透水孔内并且两者之间设置有连杆，连杆的一端与固定轴固定连接、另一端与透水孔的孔壁固定连接，固定轴的另一端穿过通水孔并位于内腔一中，所述的密封圈为环形结构，密封圈套接于固定轴的外部并且位于通水孔内，密封圈的外圆面与通水孔的孔壁构成密封式滑动配合、密封圈的内圆面与固定轴的外圆面构成密封式滑动配合，所述的复位弹簧a与复位弹簧b的形状结构完全一致，所述的复位弹簧a套接于固定轴的外部并且位于内腔一中，复位弹簧a的一端与密封圈抵触、另一端与密封塞b的开口端壁部抵触，复位弹簧a的弹力使密封圈做靠近密封塞b封闭端的运动，所述的复位弹簧b套接于固定轴的外部并且位于内腔二中，复位弹簧b的一端与密封圈抵触、另一端与密封塞b的封闭端壁部抵触，复位弹簧b的弹力使密封圈做靠近密封塞b开口端的运动。

7.根据权利要求2所述的注射器注射头的伸缩控制方法，其特征在于，上述的推动构件包括推杆、密封塞a，并且两者同轴布置，所述的密封塞a设置于注射筒的内腔中并且两者构成密封式滑动配合，所述的密封塞a、密封塞b、注射筒内腔之间的区域构成容液内腔，所述的推杆的一端与密封塞a固定连接、另一端为推动端并且位于注射筒外，移动推杆的推动端使推杆运动，推杆运动可牵引密封塞a同步运动。

8.根据权利要求6所述的注射器注射头的伸缩控制方法，其特征在于，上述的密封塞b与注射筒内腔的摩擦力小于复位弹簧a或复位弹簧b的弹力。

9.根据权利要求4所述的注射器注射头的伸缩控制方法，其特征在于，上述的锁紧板位于注射筒外部的端面设置有按压板。
