专利号: 2018101011139
申请人: 盐城工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

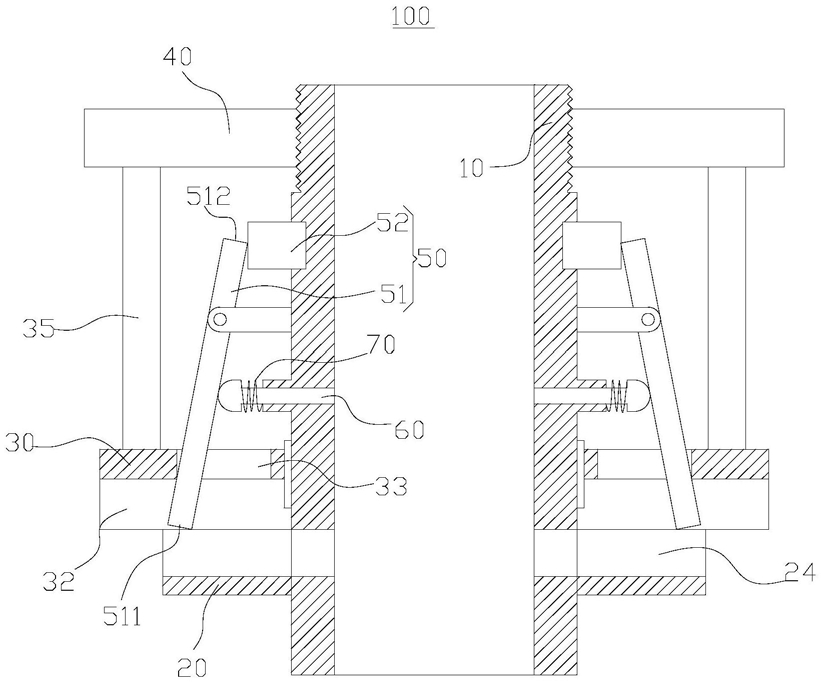

1.一种建筑钢结构连接装置,其特征在于,包括:

中心套;

至少一个第一夹体,所述第一夹体固定于所述中心套的外侧,所述第一夹体包括基部、第一夹持部和第二夹持部,所述第一夹持部和所述第二夹持部均与所述基部连接,所述第一夹持部、基部和第二夹持部限定一容纳槽;

第二夹体,所述第二夹体可移动的设于所述中心套的外侧,所述第二夹体上设有至少一个挤压部,所述挤压部与所述第一夹体一一对应;

驱动装置,所述驱动装置能够驱动所述第二夹体向靠近所述第一夹体的方向移动,使得所述挤压部挤压第一夹持部和第二夹持部,以使所述第一夹持部与所述第二夹持部相互靠近;

夹紧装置,所述夹紧装置与所述第一夹体一一对应,所述夹紧装置包括执行件,所述执行件与所述中心套活动连接,所述执行件具有夹紧端,所述夹紧端与所述基部的距离可调。

2.根据权利要求1所述的建筑钢结构连接装置,其特征在于,所述挤压部包括第一引导斜面和第二引导斜面,所述第二夹体向靠近所述第一夹体的方向运动时,所述第一引导斜面能够推动所述第一夹持部靠近于第二夹持部,所述第二引导斜面能够推动所述第二夹持部靠近于所述第一夹持部。

3.根据权利要求2所述的建筑钢结构连接装置,其特征在于,所述挤压部为设于所述第二夹体上的挤压槽。

4.根据权利要求1所述的建筑钢结构连接装置,其特征在于,所述执行件与所述中心套转动连接,所述执行件相对所述中心套转动能够使所述夹紧端与所述基部的距离减小。

5.根据权利要求4所述的建筑钢结构连接装置,其特征在于,所述夹紧装置还包括楔块,所述楔块可滑动的设置于所述中心套,所述楔块相对所述中心套滑动时,所述楔块能够推动所述执行件相对所述中心套转动,并使所述夹紧端同时向靠近所述基部和中心套的方向运动。

6.根据权利要求5所述的建筑钢结构连接装置,其特征在于,所述中心套上设有与其内部连通的插孔,所述容纳槽在所述第一夹体的长度方向上的投影完全位于所述插孔内。

7.根据权利要求4所述的建筑钢结构连接装置,其特征在于,所述建筑钢结构连接装置还包括锁紧件,所述中心套上设有与其内部连通的滑孔,所述锁紧件可滑动的插设于所述滑孔内;

所述执行件相对所述中心套转动并使所述夹紧端同时向靠近所述基部和中心套的方向运动时,所述执行件能够推动所述锁紧件在所述滑孔内滑动,并使所述锁紧件的一端延伸至所述中心套内。

8.根据权利要求7所述的建筑钢结构连接装置,其特征在于,所述第二夹体上设有供所述执行件转动的限制孔,所述执行件穿设于所述限制孔内;

所述锁紧件与所述中心套间设有弹性件,所述弹性件作用于所述锁紧件,以使所述执行件与所述限制孔的孔壁相抵靠。

9.根据权利要求1-8任一项所述的建筑钢结构连接装置,其特征在于,所述第二夹体套设于所述中心套的外侧,所述挤压部为四个,四个所述挤压部圆周均匀分布于所述第二夹体;

所述驱动装置包括驱动件,所述驱动件螺接于所述中心套,所述驱动件相对所述中心套转动能够推动所述第二夹体向靠近所述第一夹体的方向移动。

10.一种连接结构,其特征在于,包括立柱、横梁和权利要求1-9任一项所述的建筑钢结构连接装置;

所述中心套套设于所述立柱的外侧并固定,所述横梁设于所述容纳槽内,所述第一夹持部和所述第二夹持部夹紧于所述横梁宽度方向上的两侧,所述基部与所述执行件夹紧于所述横梁厚度方向上的两侧。
