专利号: 2018101019817
申请人: 西安理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种薄膜凹版印刷专色配色方法,其特征在于,具体按以下步骤实施:步骤1,通过分别采集基色油墨与目标色油墨在透明薄膜和不同承印材料上的光谱反射率,计算基色油墨与目标色油墨的光谱反射率和透射率;

步骤2,利用步骤1得到的光谱透射率,计算基色油墨和目标色油墨的光谱透射密度;

步骤3,利用步骤2得到的光谱透射密度绘制光谱透射密度曲线,通过光谱透射密度曲线构建油墨配方预测模型,并进行规划求解,即得到目标色油墨的基色油墨配比。

2.根据权利要求1所述的一种薄膜凹版印刷专色配色方法,其特征在于,所述步骤1具体为:

1.1,选取凹版印刷基色油墨,将各个基色油墨和目标色油墨M分别在透明薄膜上打样,得到基色样本和目标色样本;

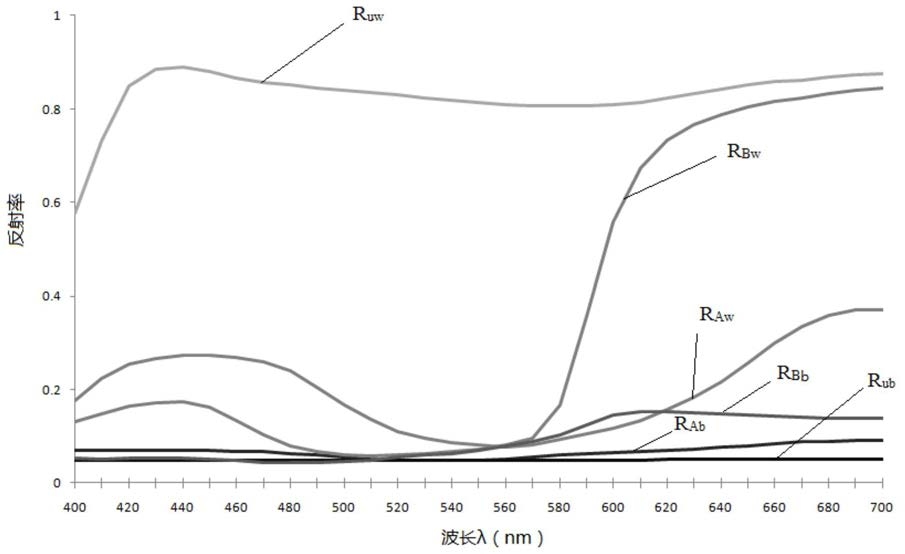

选取黑白两种不透明承印材料,测量这两种承印材料的光谱反射率,分别记作Rub和Ruw;

1.2将承印材料分别放置在基色样本和目标色样本下方,分别测量黑色、白色底基下的基色样本和目标色样本的光谱反射率,获得可见光范围内的基色油墨光谱反射率和目标色油墨光谱反射率;

1.3利用步骤1.2得到的光谱反射率分别计算得到基色油墨与目标色油墨M的光谱反射率和透射率。

3.根据权利要求2所述的一种薄膜凹版印刷专色配色方法,其特征在于,所述步骤1.1中各基色油墨在打样前需添加稀释剂稀释到适合印刷的粘度状态,醇溶性油墨添加醇性稀释剂,脂溶性油墨添加脂性稀释剂,水性油墨则添加水和乙醇稀释。

4.根据权利要求2所述的一种薄膜凹版印刷专色配色方法,其特征在于,所述步骤1.3具体为:在印刷品中,上层介质为印刷油墨,下层介质为承印材料;当光线入射到油墨再进入承印物,考虑到油墨、承印物中的多重内反射,定义Rx为油墨的光谱反射率,Tx为油墨的光谱透射率,Ru为承印材料的光谱反射率,Tu为承印材料的光谱透射率,Rxu为承印材料叠加印刷油墨的光谱反射率,Txu为承印材料叠加印刷油墨的光谱透射率,则有:分离Rx和Tx可得:

将测得的黑白两色承印材料的光谱反射率与油墨在黑白不同底基下的实地印刷光谱反射率数据带入公式(1),可以得出任意油墨X在黑色底基的光谱反射率Rxb和白色底基的光谱反射率Rxw:结合公式(5)和公式(6),可以得出油墨X的光谱反射率Rx为:光谱透射率Tx为:

5.根据权利要求1所述的一种薄膜凹版印刷专色配色方法,其特征在于,所述步骤2具体计算公式为:其中D(λ)为物体的光谱透射密度,T(λ)为油墨的光谱透射率,λ为可测量的波长。

6.根据权利要求1所述的一种薄膜凹版印刷专色配色方法,其特征在于,所述油墨配方预测模型为:其中,其中,ci为第i个基色油墨在目标色油墨M中的组分比例,n表示基色油墨数量,DX,i(λ)为第i个基色油墨在波长λ处的光谱透射密度,DM(λ)为目标色油墨在波长λ处的光谱透射密度,λ的取值范围为可见光波长400nm-700nm。

7.根据权利要求1或6所述的一种薄膜凹版印刷专色配色方法,其特征在于,所述规划求解过程中选择光谱透射密度曲线上的波峰、波谷点作为解方程的特征点。

8.根据权利要求1-6任一项所述的一种薄膜凹版印刷专色配色方法,其特征在于,所述透明薄膜的厚度为0.1mm-0.3mm。
