专利号: 2018101035881
申请人: 温州市东海建筑安装工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

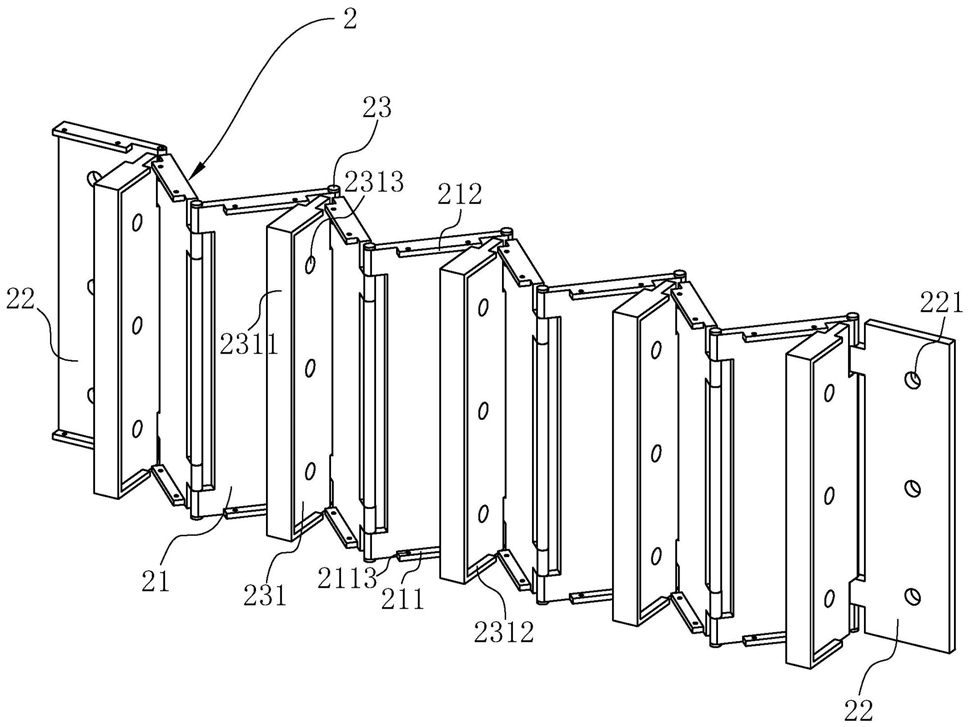

1.一种建筑物基坑支护结构,其特征在于:包括多个相互连接的支护折叠板(2),支护折叠板(2)包括多个形状相同并且相互连接的中心板(21)和连接于所有中心板(21)水平方向两侧的与中心板(21)长度相同的连接板(22),在每个中心板(21)的两侧长边上均转动连接有转动轴(23),所有中心板(21)和连接板(22)均通过转动轴(23)相互之间转动连接,在每个连接板(22)均开设有多个连接孔(221),相邻两个支护折叠板(2)的连接板(22)相互贴合并且在连接孔(221)位置处的连接板(22)内插接有预应力锚杆(2211),在所有不相邻的转动轴(23)上均固设有立板(231),当中心板(21)垂直于地面设置时,连接板(22)和立板(231)也垂直于地面设置。

2.根据权利要求1所述的建筑物基坑支护结构,其特征在于:每个预应力锚杆(2211)均穿过土钉墙(11)设置。

3.根据权利要求1所述的建筑物基坑支护结构,其特征在于:在每个中心板(21)和连接板(22)相同端均固设有与中心板(21)垂直的底端支座(211),当中心板(21)垂直于地面设置时,底端支座(211)与地面水平。

4.根据权利要求3所述的建筑物基坑支护结构,其特征在于:在每个底端支座(211)上均开设有通孔(2113),在每个通孔(2113)内均插设有预应力锚杆(2211)。

5.根据权利要求4所述的建筑物基坑支护结构,其特征在于:在对应每个底端支座(211)的每个中心板(21)和连接板(22)远离底端支座(211)一端固定连接有与对应底端支座(211)形状相同的顶端支座(212)。

6.根据权利要求5所述的建筑物基坑支护结构,其特征在于:在每个顶端支座(212)的通孔(2113)上均插接有连接螺栓(2121),在每个连接螺栓(2121)上均套设有尼龙绳(2122),每根尼龙绳(2122)远离连接螺栓(2121)一端均套设有固定螺栓(2123),每个固定螺栓(2123)均插设于基坑(1)外的土层里。

7.根据权利要求1所述的建筑物基坑支护结构,其特征在于:每个立板(231)远离转动轴(23)一侧固定连接有与立板(231)相互垂直的辅助板(2311),每个辅助板(2311)均与立板(231)同长。

8.根据权利要求1所述的建筑物基坑支护结构,其特征在于:在每个立板(231)相同端均固定连接有与立板(231)相互垂直的底板(2312)。

9.根据权利要求1所述的建筑物基坑支护结构,其特征在于:在每个立板(231)上均开设有若干螺纹孔(2313),所有共线的螺纹孔(2313)共同插接有支撑杆(2314)。

10.根据权利要求9所述的建筑物基坑支护结构,其特征在于:所有支撑杆(2314)均为螺纹杆并且所有支撑杆(2314)均为多节设置,两节相互靠近的支撑杆(2314)共同螺纹连接有连接套筒(2315)。
