专利号: 2018101064403
申请人: 钱立文
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

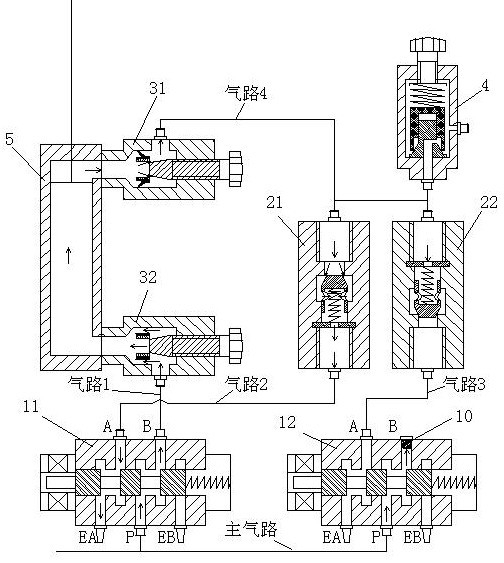

1.恒压力的卷绕薄膜电容器芯子同步排气装置,包括对称设置在摆杆(6)上的压轮(7),通过支点(8)控制压轮(7)与电容芯子(9)离合的压轮气缸(5),以及卷绕过程中为压轮气缸(5)提供恒压的气路控制系统;所述气路控制系统包括用于气流切换的第一电磁阀(11)、第二电磁阀(12),用于气流单向流动的第一单向阀(21)、第二单向阀(22),通过螺纹口与压轮气缸前后腔连接的第一节流阀(31)、 第二节流阀(32),以及保持压力稳定的溢流阀(4);所述第一电磁阀(11)A口与气路2气连接,所述第一电磁阀(11)B口与气路1气连接;

所述第二电磁阀(12)A口与气路3气连接,所述第二电磁阀(12)B口设有堵头(10);所述第一电磁阀(11)、第二电磁阀(12)P口与主气路气连接;所述第一电磁阀(11)、第二电磁阀(12)的EA口、EB口设有消音器;所述第一单向阀(21)入口与气路4气连接,所述第一单向阀(21)出口与气路2气连接;所述第二单向阀(22)入口与气路3气连接,所述第二单向阀(22)出口与气路4气连接;所述第一节流阀(31)的螺纹口与压轮气缸(5)前腔固连,所述第一节流阀(31)的接管口与气路4气连接;所述第二节流阀(32)的螺纹口与压轮气缸(5)后腔固连,所述第二节流阀(32)的接管口与气路1气连接;所述溢流阀(4)入口与气路4气连接, 所述溢流阀(4)出口用于多余气体泻出。

2.根据权利要求1所述的恒压力的卷绕薄膜电容器芯子同步排气装置,其特征是:所述第一节流阀(31)、第二节流阀(32)为弯头型排气节流式节流阀。

3.根据权利要求1所述的恒压力的卷绕薄膜电容器芯子同步排气装置,其特征是:所述溢流阀(4)设置有调节开启压力的调节旋钮。

4.根据权利要求1所述的恒压力的卷绕薄膜电容器芯子同步排气装置,其特征是:所叙第一电磁阀(11)、第二电磁阀(12)为2位5通单电控电磁阀。
