专利号: 2018101067577
申请人: 温州大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种交互式无线路由器,包括有:底座(1)、外壳(2)和天线(3),所述外壳(2)设置在底座(1)上,所述天线(3)铰接在底座(1)上,其特征在于,包括有:无线通讯模块(5),所述无线通讯模块(5)与移动设备(9)连接,所述无线通讯模块(5)接收移动设备(9)发送的控制信号并发送;

开关模块(6),所述开关模块(6)连接在无线通讯模块(5)与主控芯片(4)之间,所述开关模块(6)用于打开或关断与移动设备(9)之间的无线通讯;

主控芯片(4),所述主控芯片(4)与无线通讯模块(5)和开关模块(6)连接,接收无线通讯模块(5)发送的控制信号并根据控制信号输出打开信号或关断信号到开关模块(6);

还包括有移动设备匹配模块(7),所述移动设备匹配模块(7)连接在开关模块(6)与主控芯片(4)之间,所述移动设备匹配模块(7)接收主控芯片(4)发送的匹配信号并输出相应移动设备(9)的编号到开关模块(6);

所述主控芯片(4)内包括有管理员模块(41),所述管理员模块(41)设有匹配秘钥,当用户连接到无线路由器并输入正确的秘钥后,该移动设备(9)获得管理员权限;

所述主控芯片(4)内还包括有速度调整模块(42),所述速度调整模块(42)与管理员模块(41)和无线通讯模块(5)连接,接收管理员模块(41)发送的速度调整信号限制无线通讯模块(5)与移动设备(9)之间的传输速度;

所述外壳(2)上设置有散热系统(20),所述散热系统(20)连接天线(3)、外壳(2)及其内部的电路板(24),所述连接天线(3)与外壳(2)联动,当无线路由器内温度过高时,散热系统(20)控制天线(3)转动,同时打开外壳(2);

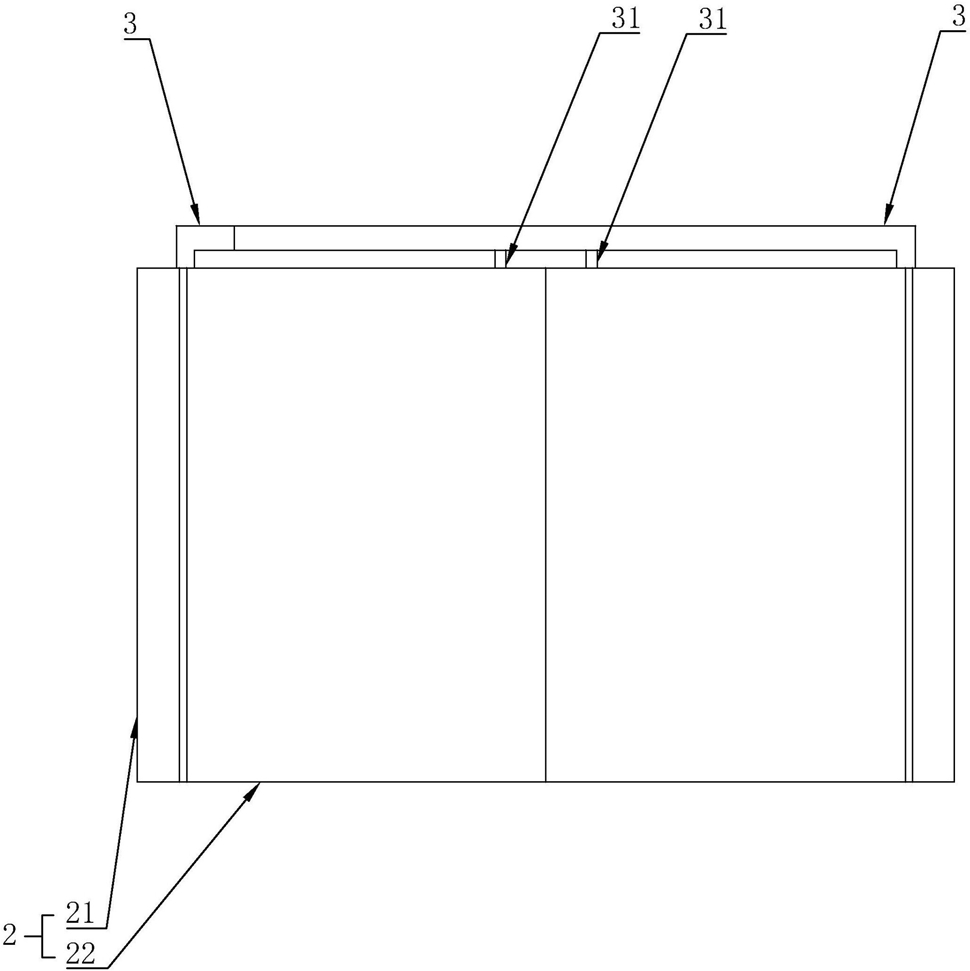

所述外壳(2)包括有外壳架(21)和散热板(22),所述散热板(22)铰接在外壳架(21)上,所述天线(3)上设置有固定杆(31 ),所述固定杆(31 )固定连接散热板(22)和天线(3);

所述底座(1)上开设有用于放置电路板(24)的空腔(10),所述散热系统(20)设置在空腔(10)内,所述散热系统(20)包括有控制芯片(201)、驱动电机(202)、温湿度传感器(203),所述控制芯片(201)与驱动电机(202)和温湿度传感器(203)连接,所述驱动电机(202)与天线(3)联动;

所述散热板(22)与外壳架(21)铰接的一端设置有推杆(23),所述电路板(24)可上下滑移的连接在空腔(10)内,所述推杆(23)与散热板(22)联动,所述底座(1)上设置有若干根滑杆(11),所述电路板(24)上开设有若干个与滑杆(11)配合的通孔(40),所述电路板(24)可上下滑移的安装在滑杆(11)上,所述滑杆(11)背向底座(1)的一端设有限位块(111),所述电路板(24)的侧边开设有推槽(80),所述推槽(80)上可滑移的连接有推块(81),所述推块(81)与槽底之间设置有弹簧(83),当推杆(23)向电路板(24)一侧旋转时,推杆(23)推动推块(81)向电路板(24)滑动,弹簧(83)被压缩,电路板(24)向上移动。

2.根据权利要求1所述的交互式无线路由器,其特征在于:所述底座(1)上设置有风扇(12),所述风扇(12)与控制芯片(201)连接,所述空腔(10)相对风扇(12)的侧面开设有出气孔(100),所述散热板(22)上安装有散热风扇(221),散热时,所述散热风扇(221)与风扇(12)同时旋转,热空气旋转后从出气孔(100)流出。

3.根据权利要求1或2所述的交互式无线路由器,其特征在于:所述推块(81)靠推杆(23)的一侧设置有滚轮(241),所述滚轮(241)上开设有供推杆(23)卡入的环形导向槽(2410)。

4.根据权利要求3所述的交互式无线路由器,其特征在于:所述开关模块(6)是硬件开关。
