专利号: 2018101090785
申请人: 孙悦力
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-01-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

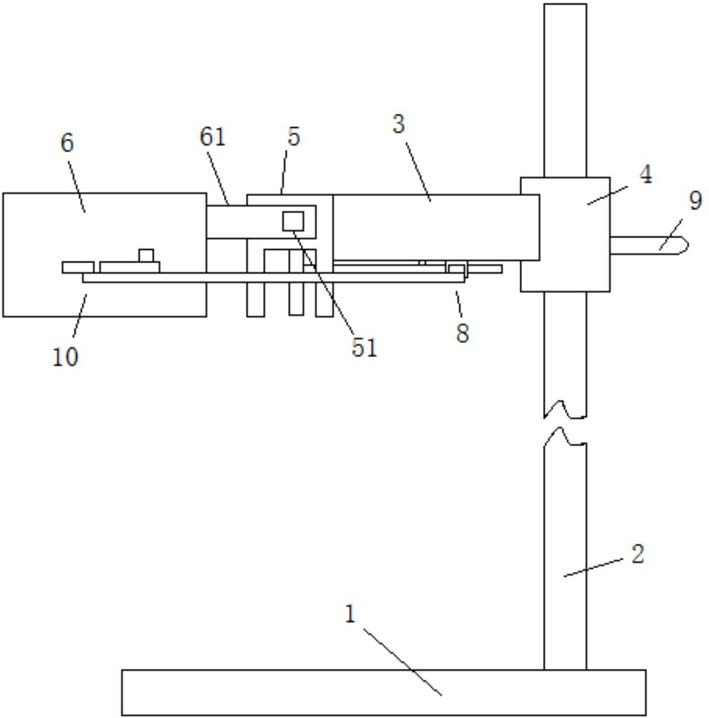

1.一种室内装修用瓷砖粘贴装置,其特征在于,包括:

底座(1),用于支撑整个装置;

立柱(2),所述立柱(2)垂直固定于底座(1)上;

连接架(3),所述连接架(3)通过高度调节机构安装在立柱(2)上,以使连接架(3)能够在立柱(2)高度方向上进行位置调整;

夹砖槽,所述夹砖槽设有三个,分别为第一夹砖槽(5)、第二夹砖槽(6)和第三夹砖槽(7),第二夹砖槽(6)和第三夹砖槽(7)通过宽度调节机构垂直安装于第一夹砖槽(5)的两侧,以使第二夹砖槽(6)和第三夹砖槽(7)之间的距离能够调节;且第一夹砖槽(5)、第二夹砖槽(6)和第三夹砖槽(7)三者呈开口背离连接架的C字形半包围排列组合成一体,第一夹砖槽(5)与连接架中部固定安装;

夹紧机构(10),所述夹紧机构(10)在第一夹砖槽(5)、第二夹砖槽(6)和第三夹砖槽(7)的外侧面各自设有一组,三组夹紧机构(10)呈同一旋转方向排列,夹紧机构(10)的一端与各自对应的夹砖槽内设的夹板(11)相连,另一端均与推挤机构(8)相连;

其中,推挤机构(8)设置在连接架中部的下方,当推挤机构(8)逆时针转动时,同步拉动三组夹紧机构(10)使得夹板(11)远离夹砖槽的内壁,以使夹板(11)处于松开状态;当推挤机构(8)顺时针转动时,同步推动三组夹紧机构(10)使得夹板(11)靠近夹砖槽的内壁,以使夹板(11)处于夹紧状态;

所述夹紧机构(10)包括:支杆(13),所述支杆(13)呈L形,一端枢接在夹砖槽的外侧面上,另一端设有条形通槽(1021);推杆(111),所述推杆(111)的一端穿过夹砖槽上的导套(12)垂直固定连接在夹板(11)上,另一端滑动连接在条形通槽(1021)中;连杆一(14),所述连杆一(14)的一端枢接在夹砖槽的外侧面上,另一端与连杆二(101)的一端连接;连杆二(101),所述连杆二(101)的另一端与支杆(13)的弯曲部枢接,且连杆二(101)通过纵向杆(1011)与推挤机构(8)相连。

2.根据权利要求1所述的室内装修用瓷砖粘贴装置,其特征在于,所述连接架(3)为弧形状,横截面为半圆弧,且连接架(3)的两端头通过高度调节机构安装在立柱(2)上。

3.根据权利要求1或2所述的室内装修用瓷砖粘贴装置,其特征在于,所述高度调节机构包括滑套(4),滑套(4)固定在连接架(3)的两端头,连接架(3)通过滑套(4)套接在立柱(2)上,滑套(4)的内侧面设置有内凹槽(41),内凹槽(41)呈上窄下宽的楔形,内凹槽(41)内设置有滚珠(42),滑套(4)的侧壁上设置有一个与内凹槽(41)的最低位置连通的通孔;拨杆(9)一端通过销杆活动连接滚珠(42),另一端穿过通孔延伸至滑套(4)的外部,且拨杆(9)与固定在通孔内壁上的销轴(43)活动连接。

4.根据权利要求1所述的室内装修用瓷砖粘贴装置,其特征在于,宽度调节机构包括外延杆(51)、第二调节杆(61)和第三调节杆(71),第一夹砖槽(5)沿槽走向的两端对称设置有外延杆(51);第二调节杆(61)一端固定连接在第二夹砖槽(6)上,另一端套接在第一夹砖槽(5)一侧的外延杆(51)上并通过螺栓紧固连接;第三调节杆(71)一端固定连接在第三夹砖槽(7)上,另一端套接在第一夹砖槽(5)另一侧的外延杆(51)上并通过螺栓紧固连接。

5.根据权利要求1所述的室内装修用瓷砖粘贴装置,其特征在于,所述推挤机构(8)包括摇杆(81)、连杆三(83)、连杆四(82)、连杆五(84)和伸缩杆(85),摇杆(81)的固定端枢接在连接架的下表面中部,摇杆(81)的中部与连杆四(82)的中部枢接;两个伸缩杆(85)对称地连接在连杆四(82)的两端,且两个伸缩杆(85)的端部分别枢接连杆三(83)和连杆五(84);

其中,第一夹砖槽(5)上夹紧机构(10)的纵向杆(1011)自由端与连杆四(82)枢接;第二夹砖槽(6)上夹紧机构(10)的纵向杆(1011)自由端与连杆五(84)自由端垂直固定连接;第三夹砖槽(7)上夹紧机构(10)的纵向杆(1011)自由端与连杆三(83)自由端垂直固定连接。

6.根据权利要求1所述的室内装修用瓷砖粘贴装置,其特征在于,所述夹板(11)与瓷砖的贴合面上粘接有补偿防刮层。

7.根据权利要求6所述的室内装修用瓷砖粘贴装置,其特征在于,所述补偿防刮层为弹性胶垫。
