专利号: 2018101096940
申请人: 尹丽丽
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

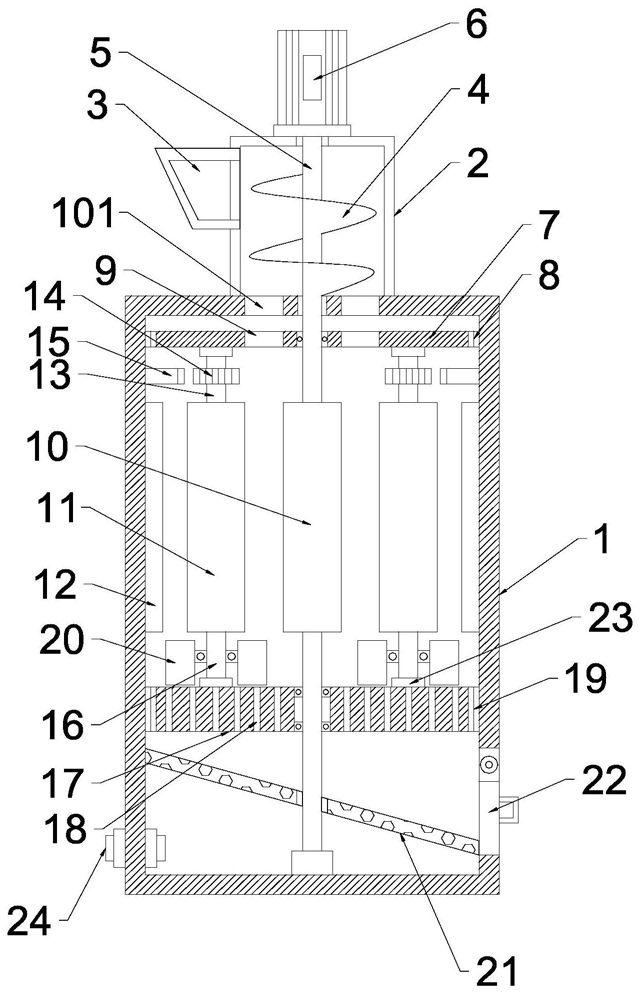

1.一种转动式医疗垃圾粉碎装置,包括筒体(1)和驱动电机(6)、中心研磨辊(10)和涡轮叶片盘(20);其特征在于,所述筒体(1)上方固定连接有进料管(2),进料管(2)左侧连通有进料斗(3);所述进料管(2)内设有螺旋叶片(4),螺旋叶片(4)固定连接有输出轴(5),输出轴(5)连接有驱动电机(6);所述筒体(1)顶板位于进料管(2)内位置设有呈圆周分布的进料孔(101);所述筒体(1)内位于顶板下方抵接有上转盘(7),上转盘(7)通过第一轴承套(8)与筒体(1)内壁转动连接;所述上转盘(7)上开设有呈圆周分布的下料孔(9),下料孔(9)为竖直设置的直径与进料孔(101)相同的通孔;所述输出轴(5)延伸至筒体(1)内并贯穿上转盘(7),上转盘(7)与输出轴(5)固定连接;所述输出轴(5)位于上转盘(7)下方位置固定连接有中心研磨辊(10),中心研磨辊(10)外侧呈圆周分布有多组从动研磨辊(11),筒体(1)内壁位于从动研磨辊(11)外侧设有研磨壁板(12);所述从动研磨辊(11)上端固定连接有上转轴(13),上转轴(13)通过轴承(23)与上转盘(7)下表面固定连接;所述上转轴(13)固定连接有滚动齿轮(14),滚动齿轮(14)外侧齿合有齿条环(15);所述从动研磨辊下端固定连接有下转轴(16),下转轴(16)通过轴承转动连接有下转盘(17),下转盘(17)与输出轴(5)固定连接;所述下转盘(17)通过第二轴承套(19)与筒体(1)内壁转动连接;所述下转轴(16)上固定连接有涡轮叶片盘(20);所述下转盘(17)设有均匀分布的落料孔(18),落料孔(18)为竖直设置的通孔;所述筒体(1)内位于下转盘(17)下方设有过滤板,筒体(1)左侧下端设有排液管(24),排液管(24)设有阀门;所述筒体(1)位于过滤板(21)右侧设有出料门板(22)。

2.根据权利要求1所述的一种转动式医疗垃圾粉碎装置,其特征在于,所述进料斗(3)铰接有盖板。

3.根据权利要求1所述的一种转动式医疗垃圾粉碎装置,其特征在于,所述进料孔(101)为竖直通孔。

4.根据权利要求1所述的一种转动式医疗垃圾粉碎装置,其特征在于,所述研磨壁板(12)呈环状,研磨壁板(12)内表面、中心研磨辊(10)和从动研磨辊(11)的表面均匀分布有研磨齿。

5.根据权利要求1所述的一种转动式医疗垃圾粉碎装置,其特征在于,所述中心研磨辊(10)和从动研磨辊(11)之间的研磨间隙宽度大于从动研磨辊(11)与研磨壁板(12)之间的间隙,下料孔(9)位于中心研磨辊(10)和从动研磨辊(11)的间隙的上方,呈圆周分布的多组从动研磨辊(11)之间的间隙小于中心研磨辊(10)和从动研磨辊(11)之间的研磨间隙宽度,呈圆周分布的多组从动研磨辊(11)之间的研磨间隙宽度大于从动研磨辊(11)与研磨壁板(12)之间的研磨间隙宽度。

6.根据权利要求1所述的一种转动式医疗垃圾粉碎装置,其特征在于,所述涡轮叶片盘(20)包括呈圆周分布的倾斜的涡轮叶片,涡轮叶片下端与下转盘(7)的上端面靠近。

7.根据权利要求1所述的一种转动式医疗垃圾粉碎装置,其特征在于,所述出料门板(22)与筒体(1)铰接,出料门板(22)设有锁扣。
