专利号: 2018101098147
申请人: 江苏师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

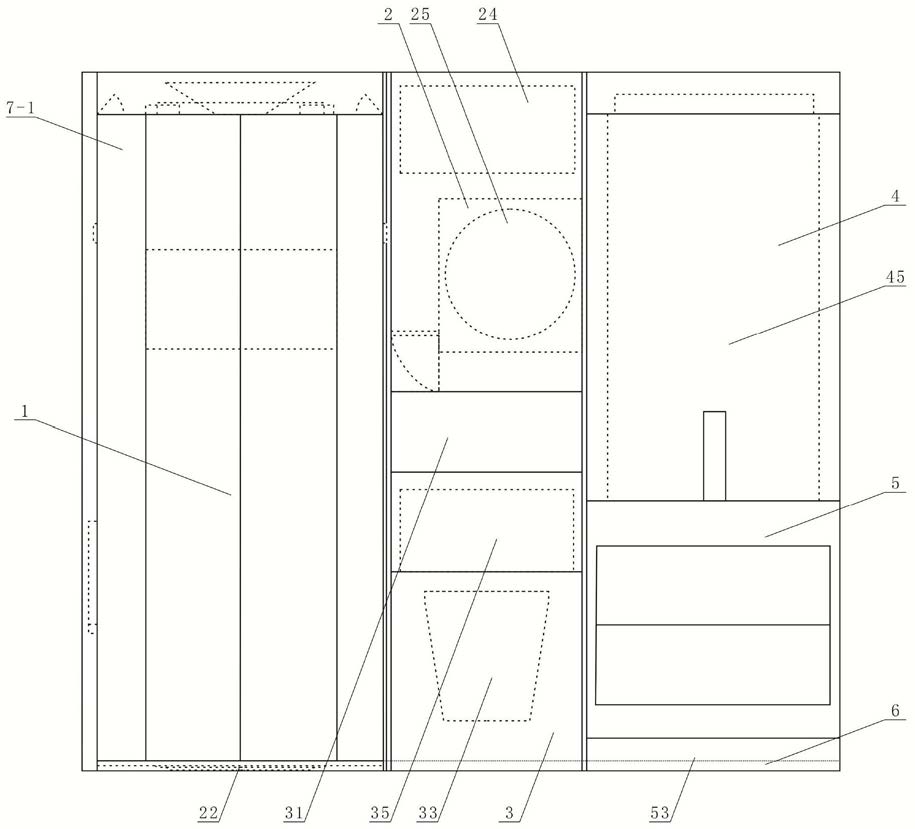

1.一种洗浴洗衣一体节水智能卫浴,其特征在于,包括淋浴区(1)、洗衣区(2)、如厕区(3)、洗漱区(4)、储物区(5)和污水区(6);

淋浴区(1)位于卫浴主体(0)的一侧,洗衣区(2)和如厕区(3)位于卫浴主体(0)的中间位置,洗衣区(2)位于如厕区(3)上方,洗漱区(4)和储物区(5)位于卫浴主体(0)的另一侧,洗漱区(4)位于储物区(5)上方,污水区(6)设置在储物区(5)下方;

淋浴区(1)内设置顶部花洒(12)、左侧花洒(13-1)和右侧花洒(13-2)三个花洒,顶部花洒(12)设置在淋浴区(1)顶部,左侧花洒(13-1)和右侧花洒(13-2)分别设置在淋浴区(1)内左右两个侧壁上,淋浴区(1)内一侧壁上设有嵌入式折叠座椅(19),淋浴区(1)与洗衣区(2)相邻一侧壁上设有嵌入式衣物处理架(16);

洗衣区(2)包括洗衣机(25)、送入旋转面板(26)、送出旋转面板(27)、衣物移动面板(28)、衣物移动面板轴(29)、衣物处理前后移动轨道(30-1)、衣物处理上下移动轨道(30-2)和取衣箱(31),衣物移动面板(28)是淋浴区(1)与洗衣区(2)相邻一侧壁的一部分,衣物移动面板(28)位于衣物处理前后移动轨道(30-1)的外侧,衣物移动面板(28)沿着衣物移动面板轴(29)上下移动,洗衣机(25)横向内嵌在洗衣区(2)内,取衣箱(31)通过取衣箱控制轨道(32)设置在洗衣机(25)下方,洗衣机(25)圆周面开设有送入旋转面板(26)和送出旋转面板(27),送入旋转面板(26)开设位置与嵌入式衣物处理架(16)位置相对应,送出旋转面板(27)开设位置与取衣箱(31)位置相对应,洗衣区(2)内送入旋转面板(26)一侧设有衣物处理前后移动轨道(30-1),嵌入式衣物处理架(16)与衣物处理前后移动轨道(30-1)和衣物处理上下移动轨道(30-2)连接;

如厕区(3)包括马桶主体(34)、升降架(36)、伸缩架(37),升降架(36)纵向设置在如厕区(3)内部,伸缩架(37)一端与升降架(36)连接,伸缩架(37)另一端与马桶主体(34)连接;

洗漱区(4)包括可移动式智能交互镜面(45)、水龙头(46)、洗漱台氛围灯(47)、左侧镜子(48-1)、右侧镜子(48-2)、漱口物升降台(49)、毛巾升降台(50)和洗手池(51),洗手池(51)设置在洗漱区(4)下方,洗手池(51)后侧、左侧、右侧分别设置可移动式智能交互镜面(45)、左侧镜子(48-1)、右侧镜子(48-2),可移动式智能交互镜面(45)顶部设有洗漱台氛围灯(47),水龙头(46)设置在可移动式智能交互镜面(45)的内部位于洗手池(51)上方,漱口物升降台(49)、毛巾升降台(50)设置在可移动式智能交互镜面(45)与洗手池(51)之间的位置,淋浴区(1)、洗衣区(2)、洗漱区(4)的排水管均与污水区(6)连通。

2.根据权利要求1所述的一种洗浴洗衣一体节水智能卫浴,其特征在于,所述的储物区(5)下方设有容脚空间(53)。

3.根据权利要求1所述的一种洗浴洗衣一体节水智能卫浴,其特征在于,所述的马桶主体(34)底部设有脚踏板(38),脚踏板(38)通过脚踏板轨道(39)与马桶主体(34)连接。

4.根据权利要求1所述的一种洗浴洗衣一体节水智能卫浴,其特征在于,所述的淋浴区(1)底部设有净重仪(21)。

5.根据权利要求1所述的一种洗浴洗衣一体节水智能卫浴,其特征在于,所述的储物区(5)包括两个抽屉,两个抽屉上下布置,上储物抽屉(54-1)、下储物抽屉(54-2)分别通过上抽屉轨道(55-1)、下抽屉轨道(55-2)与卫浴主体(0)连接。

6.根据权利要求1所述的一种洗浴洗衣一体节水智能卫浴,其特征在于,所述的洗手池(51)的水池排水口(52)设置在洗手池(51)的后侧。

7.根据权利要求1所述的一种洗浴洗衣一体节水智能卫浴,其特征在于,所述的马桶主体(34)上方设有污水马桶水箱(35-1)和净水马桶水箱(35-2),污水马桶水箱(35-1)与污水区(6)连通。
