1.一种过共晶铝硅合金中共晶硅在液相线温度处的球化退火方法，其特征是：具有如下步骤：a、采用石墨坩埚在井式电炉中熔炼Al-18wt.％Si过共晶铝硅合金，将合金液浇入金属型中，制得直径5～15mm、高度100mm的圆柱形过共晶铝硅合金试样；

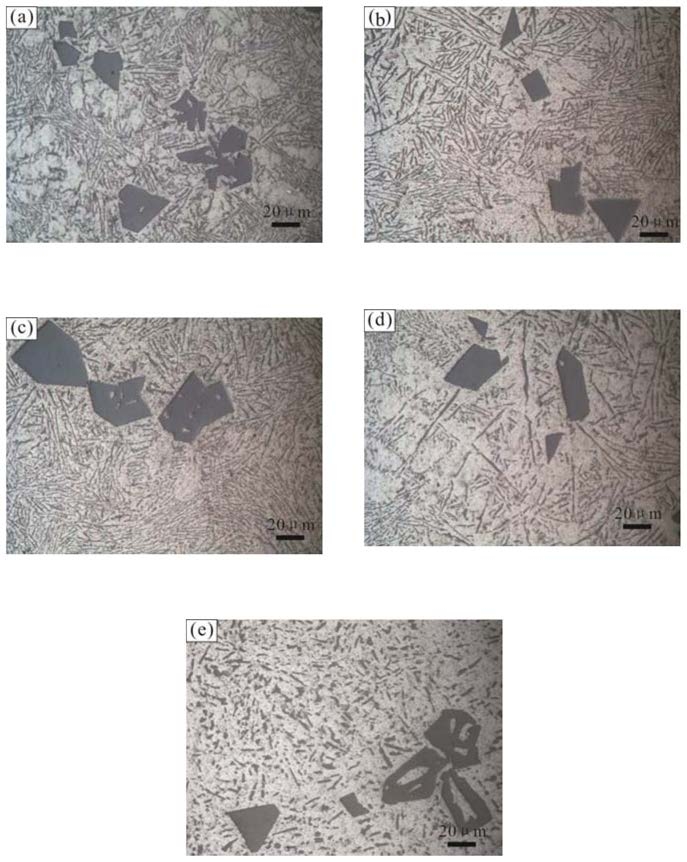

b、将制得的合金试样放入处于合金液相线温度范围635℃～675℃的管式退火炉中，进行135～270秒的球化退火处理，使Al-18Si合金中针片状的共晶硅得以球化并均匀分布在铝基体中；

c、将退火处理后的合金试样取出在空气中进行冷却。

2.如权利要求1所述的过共晶铝硅合金中共晶硅在液相线温度处的球化退火方法，其特征是：所述的管式退火炉温度为655℃，球化退火时间为180～200秒。
