1.可3D打印的铁离子双交联海藻酸盐-聚丙烯酰胺丙烯酸高性能水凝胶的制备方法，其特征在于，具体步骤如下：

1)将海藻酸钠(SA)溶于去离子水中，在60～70℃下搅拌溶解；

2)将丙烯酰胺(AM)、丙烯酸(AAc)、光引发剂在25～30℃下溶于去离子水中配制成混合溶液；

3)将步骤2)所得混合溶液倒入步骤1)中的SA溶液中在45～55℃的水浴下混合后搅拌均匀，得到丙烯酰胺、丙烯酸、光引发剂、SA的混合溶液；

4)将步骤3)中得到的混合溶液预成型，并置于紫外灯下光照5～7小时，得到SA/P(AM-co-AAc)水凝胶；

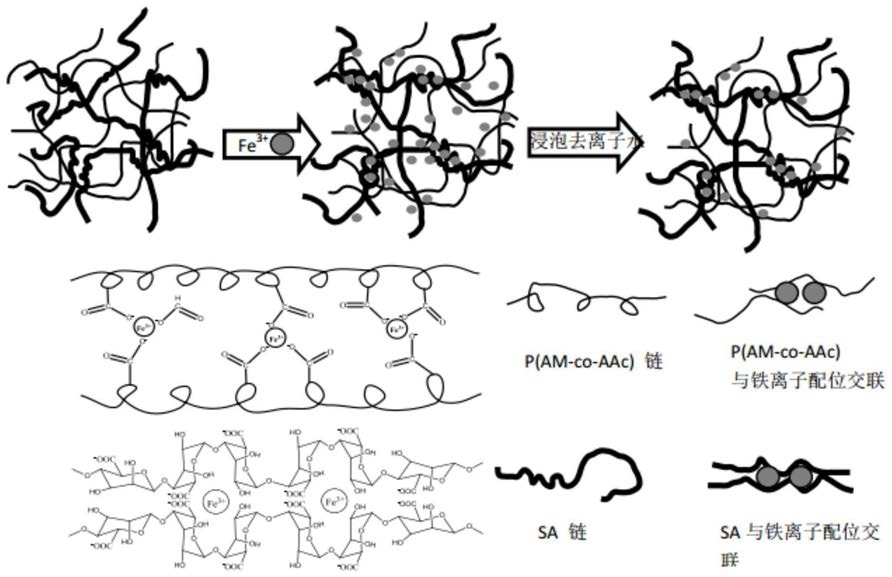

5)将步骤4)中得到的水凝胶浸泡在Fe3+溶液中，再浸泡到去离子水中除去未反应的单体，得到SA/P(AM-co-AAc)-Fe3+水凝胶。

2.如权利要求1所述的制备方法，其特征在于：步骤3)所得混合溶液中，SA的摩尔浓度

0.11720～0.23802mol/L。

3.如权利要求1所述的制备方法，其特征在于：步骤3)所得混合溶液中，丙烯酰胺摩尔浓度为7mol/L，丙烯酸的摩尔浓度为0.21～0.49mol/L。

4.如权利要求1所述的制备方法，其特征在于：步骤3)所得混合溶液中光引发剂与两单体丙烯酰胺、丙烯酸物质的量和之比为0.001:1。

5.如权利要求1所述的制备方法，其特征在于：步骤4)所述的预成型方法包括3D打印及模塑成型。

6.如权利要求1所述的制备方法，其特征在于：步骤5)所述Fe3+溶液中Fe3+浓度为

0.06mol/L，浸泡Fe3+时间为3～4h，浸泡去离子水平衡时间为20～24h。

7.如权利要求5所述的制备方法，其特征在于：采用3D打印预成型的步骤如下：向步骤3)得到的混合溶液中加入无机粉体调节粘度，得到均匀的溶胶，所得溶胶采用

3D打印机在基板上打印出所需形状的预成型凝胶，将所得预成型凝胶置于紫外灯下光照。

8.如权利要求7所述的制备方法，其特征在于：所得溶胶中无机粉体的量占溶胶总质量的10wt％。

9.如权利要求7所述的制备方法，其特征在于：所述无机粉体为气相二氧化硅。

10.一种铁离子双交联海藻酸盐-聚丙烯酰胺丙烯酸高性能水凝胶，其特征在于，采用权利要求1～9任一项所述的方法制备得到。
