1.一种低温敏感磁性磷酸钙骨水泥的制备方法，其特征在于：利用溶胶-凝胶法合成镧锶锰铁氧体磁性粉体；然后使用二氧化硅对镧锶锰铁氧体磁性粉体进行改性；再将改性后的镧锶锰铁氧体磁性粉体按一定比例与固相磷酸盐粉体复合，制得磁性骨水泥；其中，合成镧锶锰铁氧体磁性粉体的工艺包括以下步骤：（1）、称取硝酸溶液与三蒸水混合并搅拌，配制成浓度为0.1-0.2mol/L的硝酸溶液；

（2）、在配制的硝酸溶液中加入La2O3，50℃水浴加热搅拌，直至La2O3完全溶解，形成浓度为0.01-0.03mol/L的溶液A；

（3）、在N2气氛下向上述溶液A中加入Sr(NO3)2和Mn(NO3)2溶液，搅拌至固体溶解，形成均一透明的溶液B；其中，La、Sr、Mn摩尔比为3.3：2.2：8.8；

（4）、向溶液B中，按照6.2-6.6g/L的比例，加入聚乙二醇粉末，搅拌，形成均一透明的溶液C；

（5）、向溶液C中加入柠檬酸，搅拌，形成均一透明的溶液D；其中，柠檬酸与步骤（2）添加的La2O3的摩尔比为20-25：3；

（6）、向溶液D中加入氨水，将其pH值调至3-4，并搅拌反应30min；

（7）、水浴加热并煅烧，得到镧锶锰铁氧体磁性粉体；

制备二氧化硅改性的镧锶锰铁氧体磁性粉体的工艺包括以下步骤：（1）、按照1g：80-

100mL的比例，依次称取镧锶锰铁氧体磁性粉体和乙醇，超声分散30min，制得悬浮液A；

（2）、58℃水浴加热搅拌条件下，向悬浮液A中加入水和正硅酸乙酯，搅拌均匀，形成悬浮液B；其中，水、正硅酸乙酯与步骤（1）中的镧锶锰铁氧体磁性粉体的比例关系为15-18mL：

5-7mL：1g；

（3）、58℃水浴加热搅拌条件下，向悬浮液B中加入氨水，然后在此水浴条件下继续搅拌

2h；抽滤，滤出的沉淀用三蒸水洗涤6次，乙醇洗涤2次后，70℃真空干燥12h，制得二氧化硅改性的镧锶锰铁氧体磁性粉体；其中，氨水与步骤（1）中的镧锶锰铁氧体磁性粉体的比例关系为4-6mL：1g。

2.根据权利要求1所述的一种低温敏感磁性磷酸钙骨水泥的制备方法，其特征在于：步骤（3）中，Mn(NO3)2溶液的质量百分比浓度为49%。

3.根据权利要求1所述的一种低温敏感磁性磷酸钙骨水泥的制备方法，其特征在于：步骤（7）中，90℃水浴加热条件下，在N2气氛下继续加热10h，然后取出沉淀物并置于坩埚中，

900℃煅烧3h，得到镧锶锰铁氧体磁性粉体。

4.根据权利要求1所述的一种低温敏感磁性磷酸钙骨水泥的制备方法，其特征在于：制备磁性骨水泥的工艺包括以下步骤：步骤一、配制浓度为0.5mol/L的柠檬酸溶液作为骨水泥液相，备用；

步骤二、按照摩尔比为1：1的比例称取β-磷酸三钙与Ca(H2PO4)2·H2O粉末，混合后研磨

15min，制得固相磷酸盐粉体，备用；

步骤三、按照重量比为1：1-4的比例分别取改性后的镧锶锰铁氧体磁性粉与和步骤二制备的固相磷酸盐粉体，混合后研磨15min，制得骨水泥固相混合料，备用；

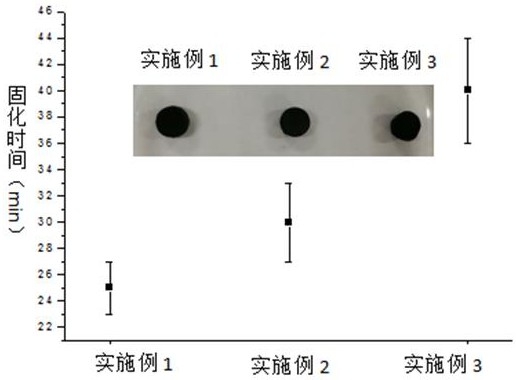

步骤四、按照每2.8-3.2g固相混合料需要1mL骨水泥液相的比例，向步骤三制备的骨水泥固相混合料加入步骤一的柠檬酸溶液，搅拌30-40s，得到均匀浆料，固化后即得磁性骨水泥。
