1.一种氢氧化镍/二氧化锰/碳/镍分级多孔复合材料，其特征在于，所述材料以Ni-MOFs为前驱体，通过将Ni-MOFs碳化及氧化还原获得所述氢氧化镍/二氧化锰/碳/镍分级多孔复合材料。

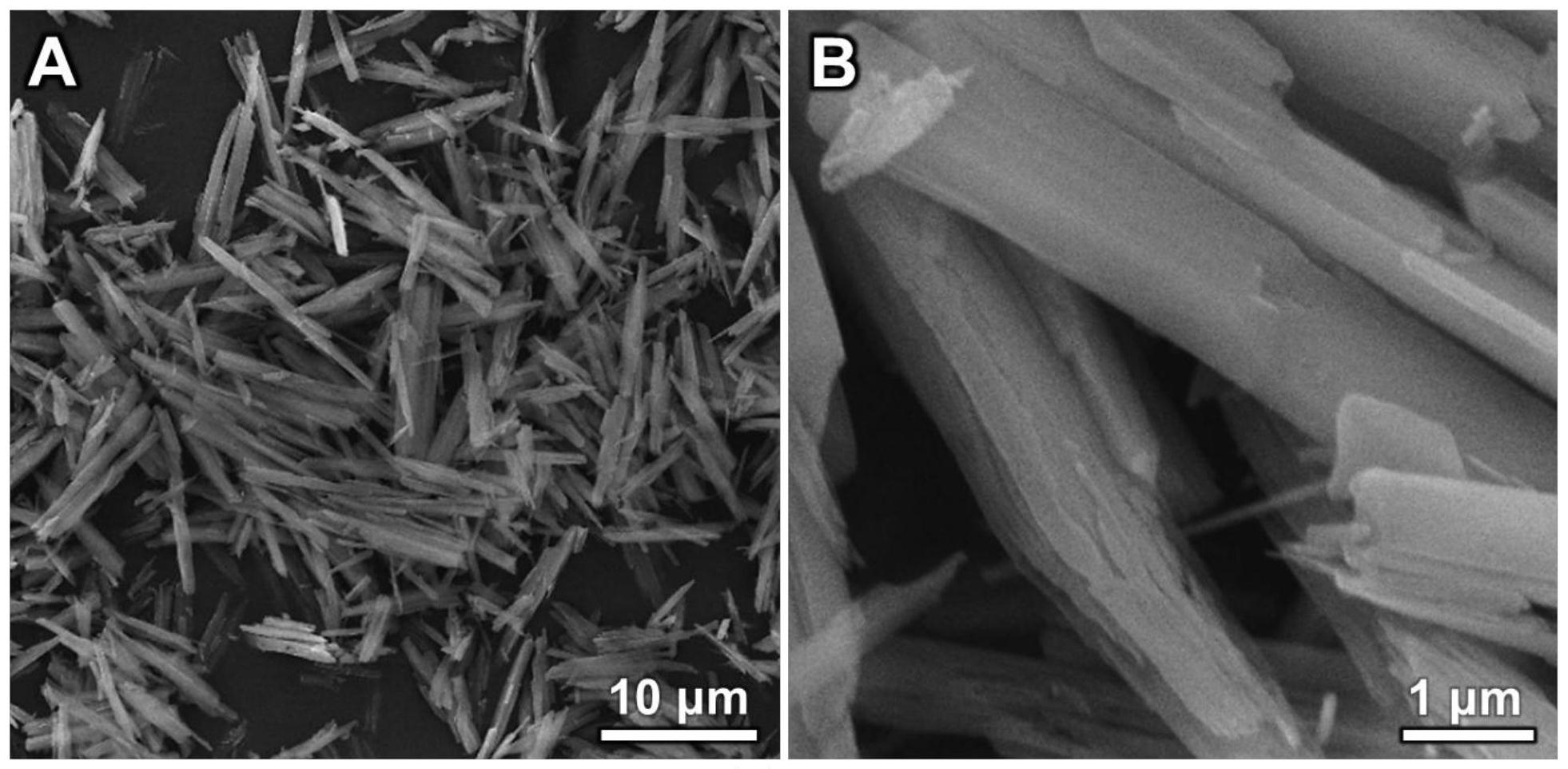

2.一种氢氧化镍/二氧化锰/碳/镍分级多孔复合材料的制备方法，其特征在于，包括以下步骤：Ni-MOFs材料的制备：向镍的金属盐中加入溶剂使其溶解，获得镍的金属盐溶液，之后向所述溶液中加入有机配体得混合溶液，于25-50℃下搅拌混合溶液至获得Ni-MOFs晶体沉淀，再洗涤干燥得Ni-MOFs晶体粉末；

Ni/C复合材料样品的制备：将步骤（1）中所述Ni-MOFs晶体粉末在氮气氛围下于500-

1000℃煅烧1-5h,自然冷却后获得Ni/C复合材料；

Ni(OH)2/MnO2/C复合材料的制备：将上述Ni/C复合材料中加入高锰酸钾溶液，使Ni/C复合材料和高锰酸钾的投料质量比为1:10～10：1，混合均匀得混合溶液，在将所述混合溶液通过水热法反应得到Ni(OH)2/MnO2/C/Ni黑色沉淀物，洗涤并干燥后制备得到Ni(OH)2/MnO2/C/Ni复合材料，即所述氢氧化镍/二氧化锰/碳/镍分级多孔复合材料。

3.根据权利要求2所述的一种氢氧化镍/二氧化锰/碳/镍分级多孔复合材料的制备方法，其特征在于，步骤（1）中所述溶剂选自离子水、乙醇、甲醇或N,N-二甲基甲酰胺；所述镍的金属盐选自六水合氯化镍或六水合硝酸镍；所述有机配体选自乙二胺、对苯二甲酸或二甲基咪唑。

4.根据权利要求2所述的一种氢氧化镍/二氧化锰/碳/镍分级多孔复合材料的制备方法，其特征在于，步骤（1）中，所述混合溶液中镍的金属盐和有机配体浓度均为0.05 1 g/~mL。

5.根据权利要求2所述的一种氢氧化镍/二氧化锰/碳/镍分级多孔复合材料的制备方法，其特征在于，步骤（3）中，所述水热反应在反应釜中，于100-200℃下进行4-24h。

6.根据权利要求2-5中任意一项所述的一种氢氧化镍/二氧化锰/碳/镍分级多孔复合材料的制备方法，所述高锰酸钾溶液浓度为0.1 1mg/mL。

~

7.根据权利要求6所述的一种氢氧化镍/二氧化锰/碳/镍分级多孔复合材料的制备方法得到氢氧化镍/二氧化锰/碳/镍分级多孔复合材料在储能、催化、吸附或传感领域中的应用。
